Описание на продукта FLM-I 420-S
Български
Bosch Sicherheitssysteme GmbH F.01U.003.287 | A3 | 2008.03 10 / 36
Функционално описание
Изолаторът против късо съединение изолира зоните на аларма, в които е възникнало късо
съединение или прекъсване поради прекъсване на проводник или изваждане на детектор. Това
означава, че функционалността на оставащата част от мрежата се запазва.

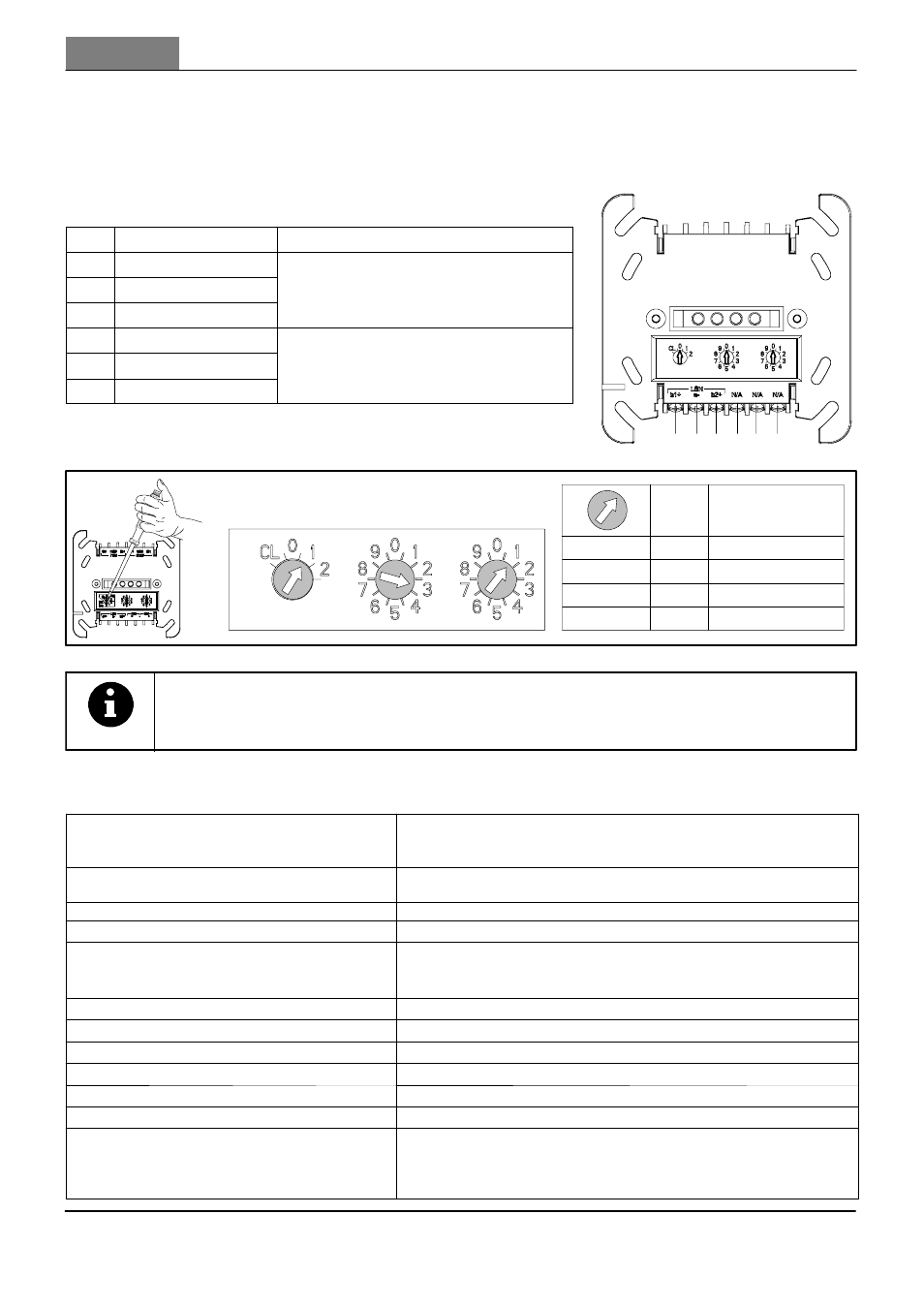

Електрическа монтажна схема
Поз. Описание Свързване
1 b1+
2 a- LSN
3 b2+
4 N/A
свободни клеми, напр. за цикъл
5 N/A
свободни клеми, напр. за цикъл
през външно спомагателно
6 N/A
р
напрежение и за екраниране
Настройка на адреса
Режим/
X
XX X
XX
X
XX
CL 0 0
0 0 0
1...254
FPA-
5000 BZ 500 LSN
UEZ 2000 LSN
UGM 2020
255...299
_
_
_
D
D
D
D
_
Техническа спецификация
Настройка на адреса 0 0 0 Затворена/отворена система в LSN improved режим с
автоматично адресиране (T-отклонена система не е
възможна)
Настройка на адреса 1...254 Затворена/отворена/T-отклонена система в LSN impro-
ved режим с ръчно адресиране
Настройка на адреса CL 0 0 Затворена/отворена система в ”класически” LSN режим
Входно напрежение (мин. - макс.) 15 V DC - 33 V DC
Максимално потребление на ток
- по време на инициализиране
- след инициализиране (от LSN)
< 0,4 mA
< 0,25 mA
Клас на безопасност III съгласно IEC 60950
Клас на защита съгласно IEC 60529 IP 54
Допустима работна температура -20 °C . . . 50 °C
Допустима температура на съхранение -25 °C . . . 85 °C
Допустима относителна влажност < 96%
Материал и цвят на корпуса PPO (Noryl), сигнално бяло (RAL 9003)
Корпус на модула за интерфейс за
материали
Корпус на модула за повърхностен
монтаж на материали PPO (Noryl)
ABS + PC-Blend
5 6 3 4 1 2
INFO
Не се разрешава съвместното използване наразлични режими на адресиране.
