Tuotekuvaus FLM-I 420-S suomi
Bosch Sicherheitssysteme GmbH F.01U.003.287 | A3 | 2008.03 17 / 36

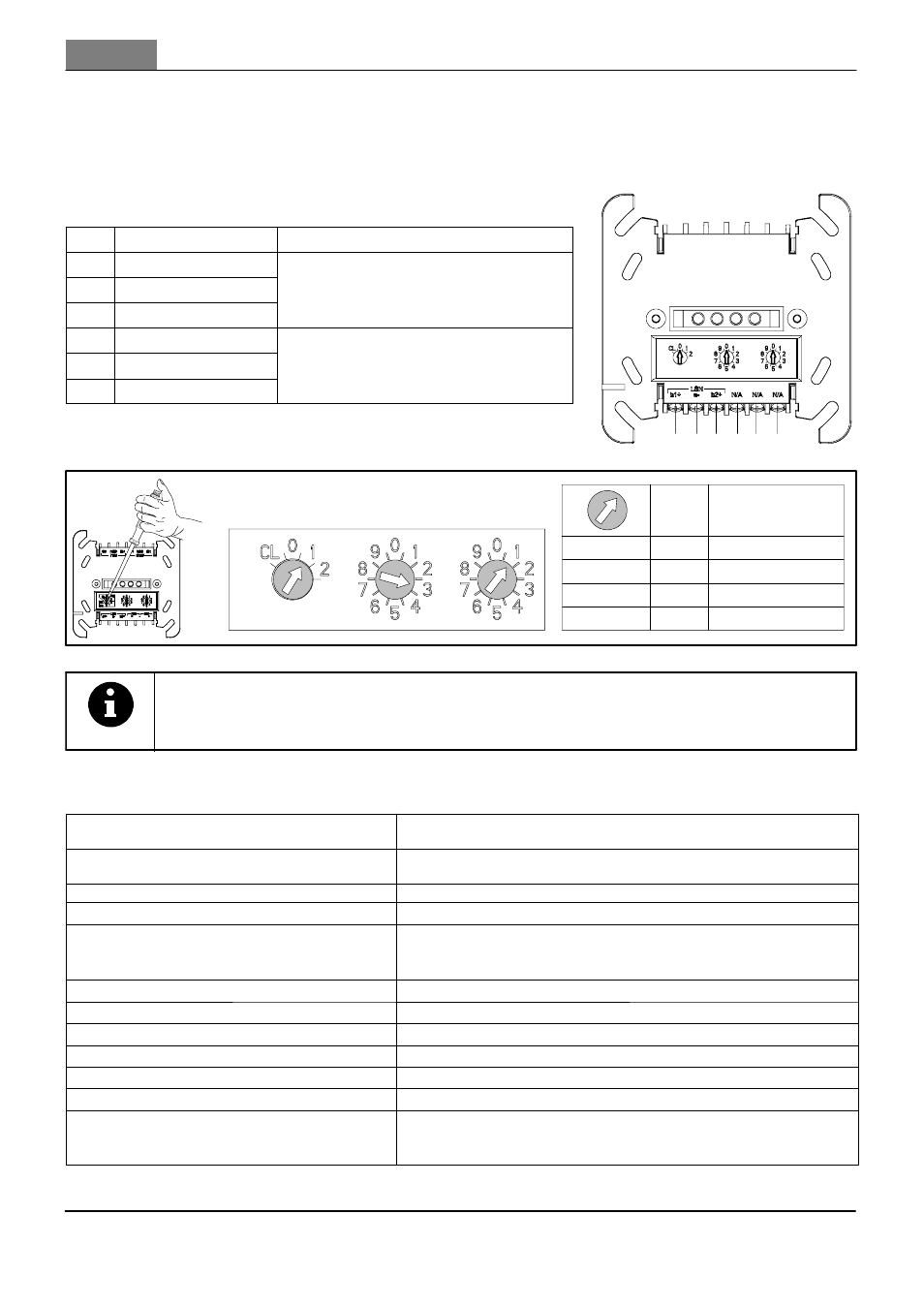

Toiminnan kuvaus
Oikosulun eristin eristää hälytysvyöhykkeet, joissa on sattunut oikosulku tai joissa sähkönsaanti on
keskeytynyt johdon rikkoutumisen tai ilmaisimen poistamisen vuoksi. Muun verkon toiminta säilyy
ennallaan.
Johdotus
Osa Kuvaus Liitäntä
1 b1+
2 a- LSN
3 b2+
4 N/A
vapaita suojausliitäntöjä, joihin voi
5 N/A
vapaita suojausliitäntöjä, joihin voi
esimerkiksi liittää ulkoisen
li ä i läh
6 N/A
lisävirtalähteen
Osoiteasetus
Tila/
X
XX X
X
X XX
X
CL 0 0
0 0 0
1 - 254
FPA-
5000 BZ 500 LSN
UEZ 2000 LSN
UGM 2020
255 - 299
_
_
_
_
D
D
D
D
Tekniset tiedot
Osoiteasetus 0 0 0 Silmukka-/linjajärjestelmä LSN improved-tilassa ja auto-
maattinen osoitetila (T-tap-topologia ei mahdollista)
Osoiteasetus 1 - 254 Silmukka-/linjajärjestelmä/T-tap-topologia LSN improved-ti-
lassa ja manuaalinen osoitetila
Osoiteasetus CL 0 0 Silmukka-/linjajärjestelmä ”classic” LSN-tilassa
Tulojännite (min. - maks.) 15 V DC - 33 V DC
Virrankulutus enintään
- alustuksen aikana
- alustuksen jälkeen (LSN-tilasta)
< 0,4 mA
< 0,25 mA
Turvallisuusluokitus IEC 60950 mukaisesti III
Suojausluokitus IEC 60529:n mukaisesti IP 54
Käyttölämpötilarajat -20 °C - 50 °C
Säilytyslämpötila -25 °C . . . 85 °C
Suhteellinen kosteus < 96 %
Kotelon materiaali ja väri PPO (Noryl), signaali valkoinen (RAL 9003)
Tietoverkkoliitäntämoduulin kotelon ma-
teriaali
Pinta-asennuskotelon materiaali PPO (Noryl)
PC/ABS-seos
5 6 3 4 1 2
OHJE
Eri osoitetiloja ei saa käyttää samaan aikaan.
