Produktbeskrivning FLM-I 420-S Svenska
Bosch Sicherheitssysteme GmbH F.01U.003.287 | A3 | 2008.03 31 / 36
Funktionsbeskrivning
Kortslutningsisolatorn isolerar larmslinga som en kortslutning eller ett avbrott har inträffat i på grund av
skadad sladd eller detektorborttagning. Det betyder att funktionalitet en på resten av nätverket
upprätthålls.

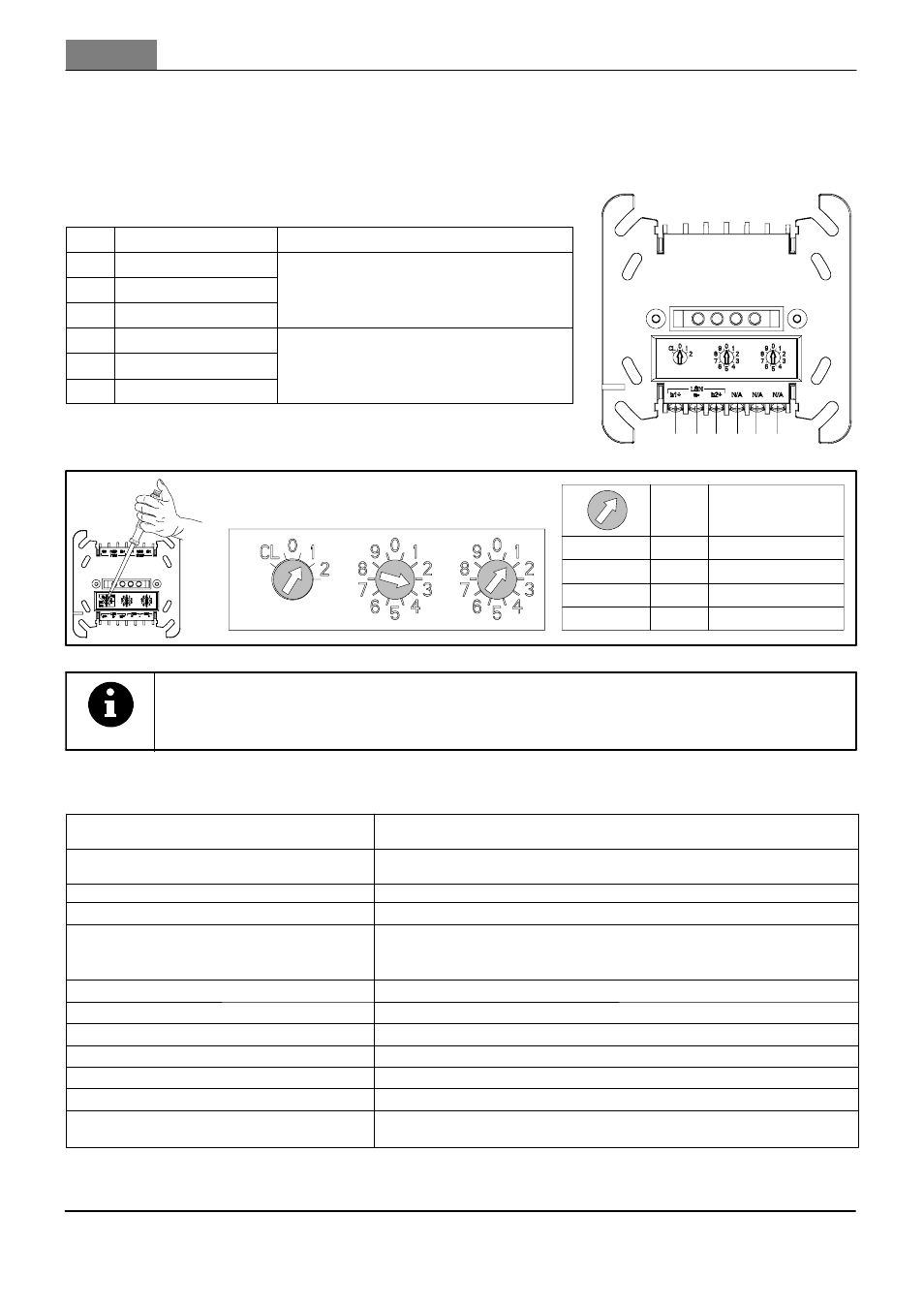

Anslutningar
Pos. Beskrivning Anslutning
1 b1+
2 a- LSN
3 b2+
4 N/A
fria terminaler, t.ex. för dragning ge-
5 N/A
fria terminaler, t.ex. för dragning ge-
nom ext. extra strömförsörjning och
fö k dd
6 N/A
j g
för skydd
Adress Inställning
Läge/
X
XX X
X
X XX
X
CL 0 0
0 0 0
1...254
FPA-
5000 BZ 500 LSN
UEZ 2000 LSN
UGM 2020
255...299
_
_
_
_
D
D
D
D
Teknisk specifikation
Adressinställning 0 0 0 Slinga/avgreningssystem i LSN improved-läge med automatisk
adressering (T-tapsystem ej möjligt)
Adressinställning 1...254 Slinga/avgrening/T-tapsystem i LSN improved-läge med
manuell adressering
Adressinställning CL 0 0 Slinga/avgrening i ”klassiskt” LSN-läge
Inspänning (min - max) 15 V DC - 33 V DC
Maximal strömförbrukning
- under initiering
- efter initieringen (från LSN)
< 0,4 mA
< 0,25 mA
Säkerhetsklass enligt IEC 60950 III
Skyddsklass enligt IEC 60529 IP 54
Tillåten driftstemperatur -20 °C . . . 50 °C
Omgivningstemperatur vid lagring -25 °C . . . 85 °C
Tillåten relativ luftfuktighet < 96 %
Kapslingsmaterial och -färg PPO (Noryl), signalvit (RAL 9003)
Kapsling för materialgränssnittsmodul
Material på utanpåliggande kapsling PPO (Noryl)
ABS + PC-Blend
5 6 3 4 1 2
INFO
Det är inte tillåtet att använda olika adressingslägen tillsammans.
