Description du produit FLM-I 420-S Français
Bosch Sicherheitssysteme GmbH F.01U.003.287 | A3 | 2008.03 16 / 36
Fonctions
L’isolateur de court-circuit isole les zones d’alarme dans lesquelles est survenu(e) un court-circuit ou
une interruption suite à la rupture d’un câble ou la suppression d’un détecteur. Ainsi, le reste du réseau
peut fonctionner correctement.

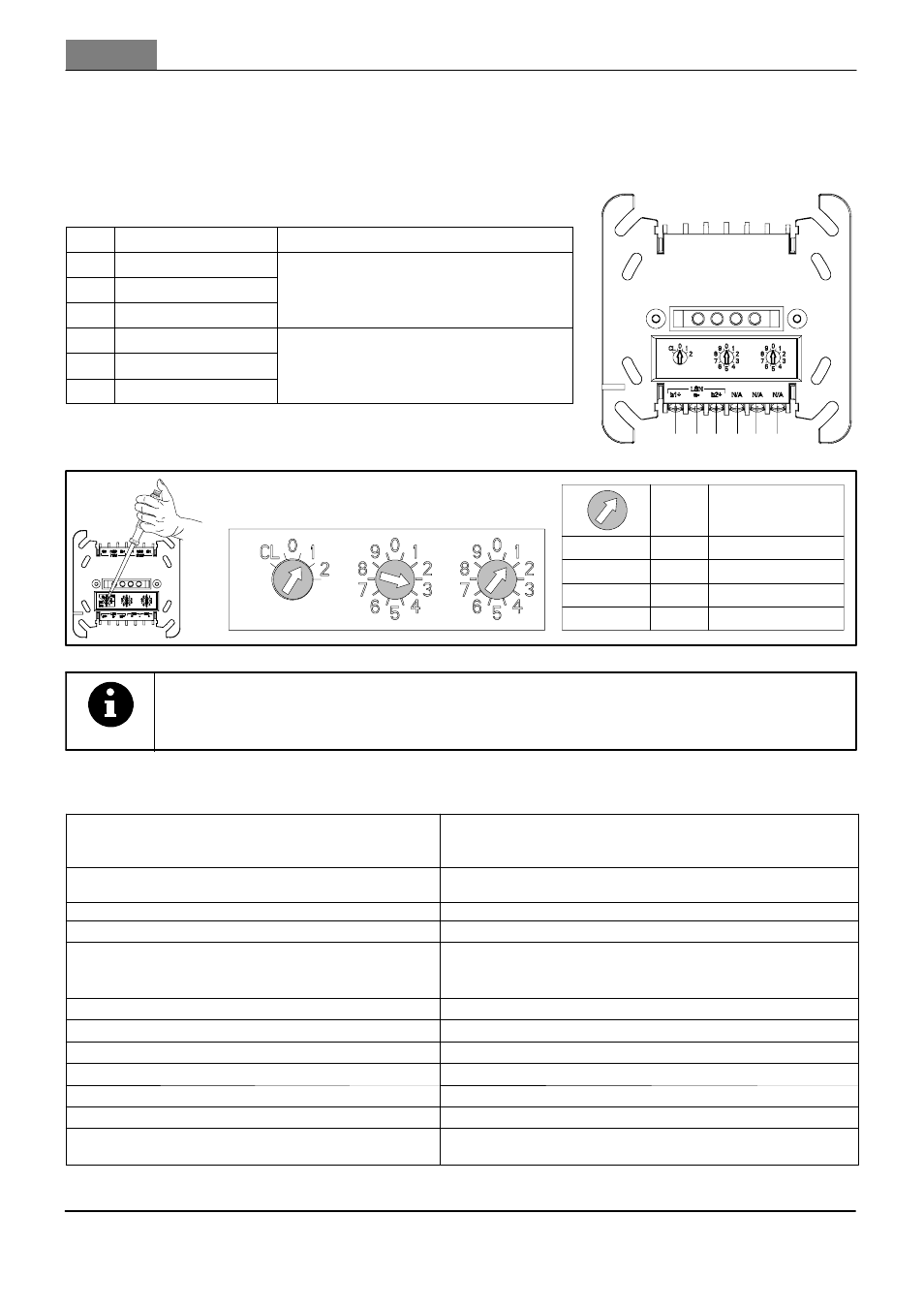

Câblage
N° Description Connexion
1 b1+
2 a- LSN
3 b2+
4 N/A
bornes libres, par ex. pour la mise en
5 N/A
bornes libres, par ex. pour la mise en
boucle via la tension auxiliaire ex-
é i l bli d
6 N/A
térieure et pour le blindage
Paramètre d’adressage
Mode/
X
XX X
X
X XX
X
CL 0 0
0 0 0
1...254
FPA-
5000 BZ 500 LSN
UEZ 2000 LSN
UGM 2020
255...299
_
_
_
_
D
D
D
D
Caractéristiques techniques
Paramètre d’adressage 0 0 0 Boucle/tronçon en mode LSN improved avec adres-
sage automatique (système de dérivation impossi-
ble)
Paramètre d’adressage 1...254 Système de boucle/tronçon/dérivation en mode LSN
improved avec adressage manuel
Paramètre d’adressage CL 0 0 Boucle/tronçon en mode « classique » LSN
Tension d’entrée (min. - max.) 15 V c.c. - 33 V c.c.
Consommation de courant maximale
- pendant l’initialisation
- après l’initialisation (de LSN)
< 0,4 mA
< 0,25 mA
Classe de sécurité suivant IEC 60950 III
Catégorie de protection suivant IEC 60529 IP 54
Température de fonctionnement autorisée -20 °C . . . 50 °C
Température de stockage autorisée -25 °C . . . 85 °C
Humidité relative autorisée < 96 %
Matière et couleur du boîtier PPO (Noryl), blanc signal (RAL 9003)
Matière du boîtier du module d’interface
Matière du boîtier pour montage en surface PPO (Noryl)
Adapté ABS + PC
5 6 3 4 1 2
INFO
Il n’est pas autorisé d’utiliser différents modes d’adressage en même temps.
