Deutsch Produktbeschreibung FLM-I 420-S
Bosch Sicherheitssysteme GmbH F.01U.003.287 | A3 | 2008.03 12 / 36
Funktionsbeschreibung
Der Kurzschluss-Isolator dient zur Isolierung von Meldebereichen, in denen ein Kurzschluss oder eine Un-
terbrechung durch Drahtbruch oder Melderentnahme auftritt. Die Funktionalität des übrigen Netzwerkes
bleibt damit erhalten.

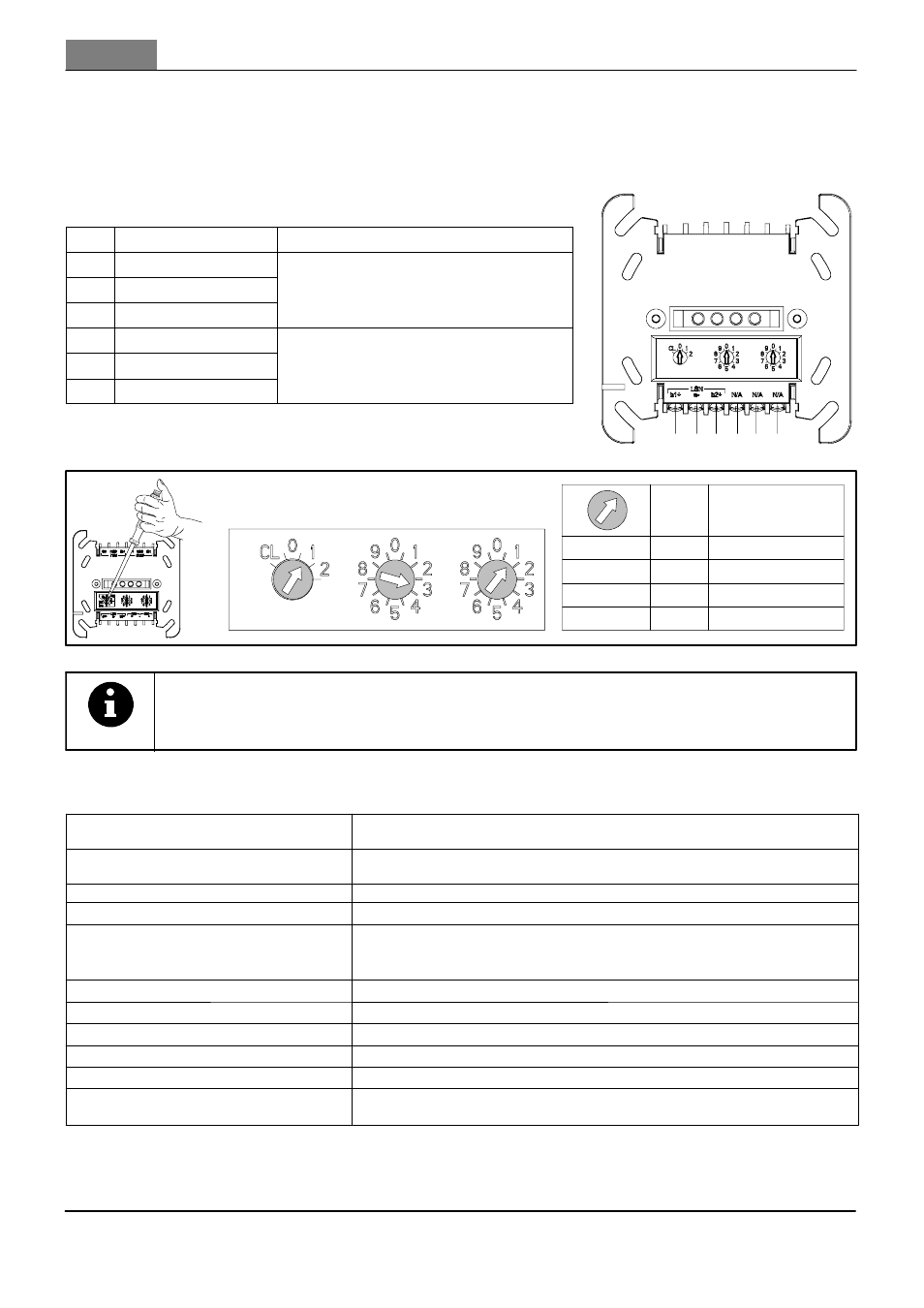

Klemmenbelegung
Pos. Beschreibung Anschluss
1 b1+
2 a- LSN
3 b2+
4 N/A
frei belegbare Kontakte, z. B. für das
5 N/A
frei belegbare Kontakte, z. B. für das
Durchschleifen ext. Hilfsspannung
d Ab hi
6 N/A
p g
und Abschirmung
Adresseinstellung
Mode/
X
XX X
X
X XX
X
CL 0 0
0 0 0
1...254
FPA-
5000 BZ 500 LSN
UEZ 2000 LSN
UGM 2020
255...299
_
_
_
_
D
D
D
D
Technische Daten
Adresseinstellung 0 0 0 Ring/Stich im Modus LSN improved mit automatischer Adress-
vergabe (T-Abzweigungen nicht möglich)
Adresseinstellung 1...254 Ring/Stich/T-Abzweigungen im Modus LSN improved mit manu-
eller Adressvergabe
Adresseinstellung CL 0 0 Ring/Stich im ”Classic” LSN-Modus
Eingangsspannung (min - max) 15 V DC - 33 V DC
Maximale Stromaufnahme
- während Initialisierung
- nach Initialisierung (aus LSN)
< 0,4 mA
< 0,25 mA
Sicherheitsklasse III nach IEC 60950 / EN 60950
Schutzklasse nach IEC 60529 IP 54
Zulässige Betriebstemperatur -20 °C . . . 50 °C
Zulässige Lagertemperatur -25 °C . . . 85 °C
Zulässige relative Feuchte < 96%
Gehäusematerial Kopplermodul
Material Aufputzgehäuse PPO (Noryl)
ABS + PC-Blend
5 6 3 4 1 2
INFO
Es ist nicht zulässig verschiedene Adressierungsmodi nebeneinander anzuwenden.
