Descripción de producto FLM-I / 420-S Español
Bosch Sicherheitssysteme GmbH F.01U.003.287 | A3 | 2008.03 14 / 36
Descripción funcional
EL aislador de cortocircuito aisla las zonas en las que se ha producido un cortocircuito o una
interrupción debido a la rotura de un cable o a la eliminación de un detector. Esto significa que el resto
de la red sigue funcionando.

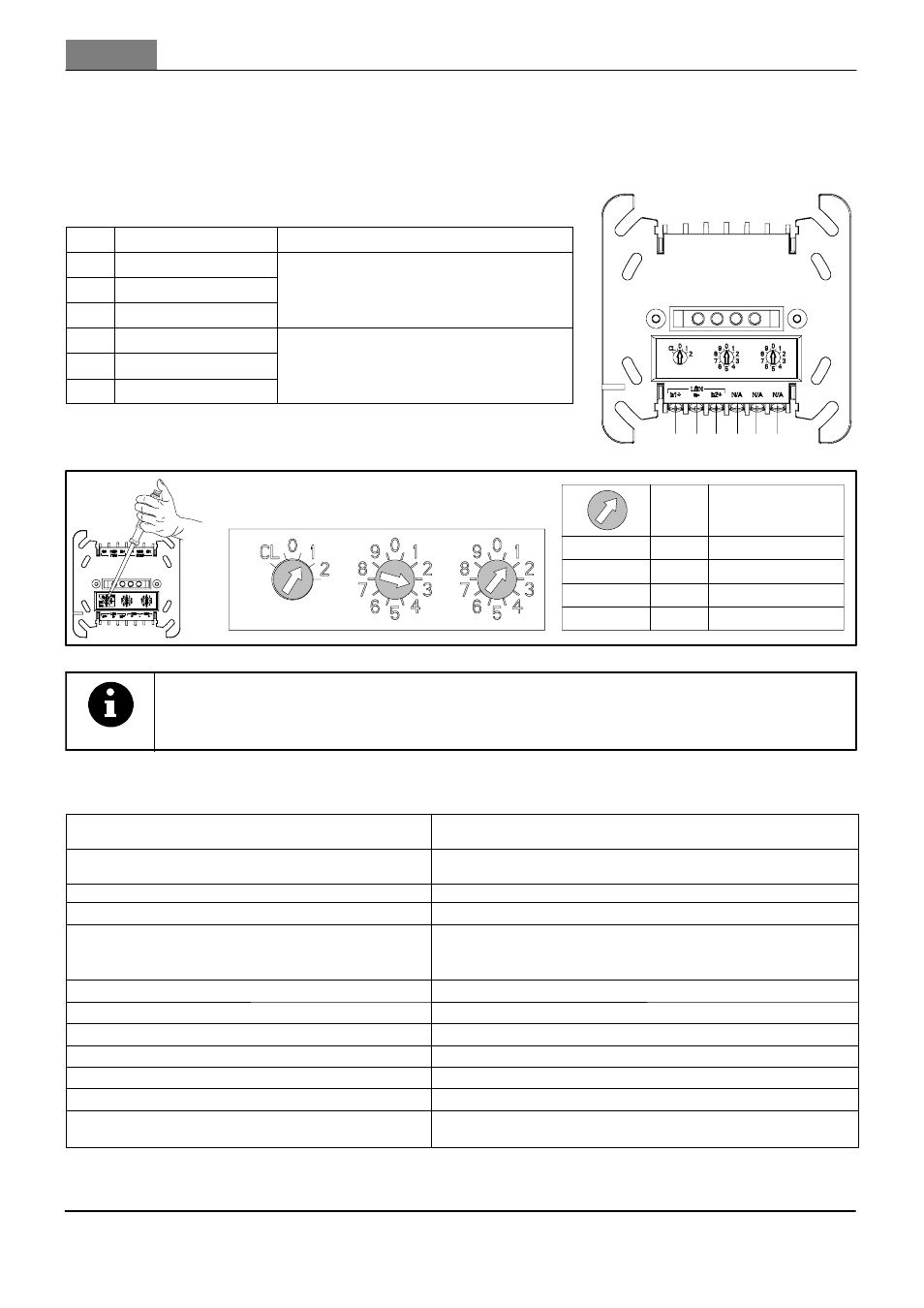

Cableado
Pos. Descripción Conexión
1 b1+
2 a- LSN
3 b2+
4 N/A
terminales libres, p. ej., para
5 N/A
terminales libres, p. ej., para
conectar la alimentación auxiliar
l ll
6 N/A
externa y la malla
Ajuste de dirección
Modo/
X
XX X
X
X XX
X
CL 0 0
0 0 0
1...254
FPA-
5000 BZ 500 LSN
UEZ 2000 LSN
UGM 2020
255...299
_
_
_
_
D
D
D
D
Especificaciones técnicas
Ajuste de dirección 0 0 0 Lazo/ramal en modo LSN improved con dirección au-
tomática (no se permite el sistema T)
Ajuste de dirección 1...254 Sistema de lazo/ramal/T en modo LSN improved con
dirección manual
Ajuste de dirección CL 0 0 Lazo/ramal en modo LSN “clásico”
Tensión de entrada (mín. - máx.) 15 VCC - 33 VCC
Consumo máximo de corriente
- durante la inicialización
- después de la inicialización (desde LSN)
< 0,4 mA
< 0,25 mA
Clase de seguridad según IEC 60950 III
Clase de protección según IEC 60529 IP 54
Temperatura de funcionamiento permitida -20 °C . . . 50 °C
Temperatura de almacenamiento permitida -25 °C . . . 85 °C
Humedad relativa permitida < 96%
Material y color de la carcasa PPO (Noryl), señal blanco (RAL 9003)
Material de la carcasa del módulo con interfaz
de alarma de montaje en superficie PPO (Noryl)
ABS + PC-Blend
5 6 3 4 1 2
INFO
No se permite el uso de distintos modos de dirección a la vez.
