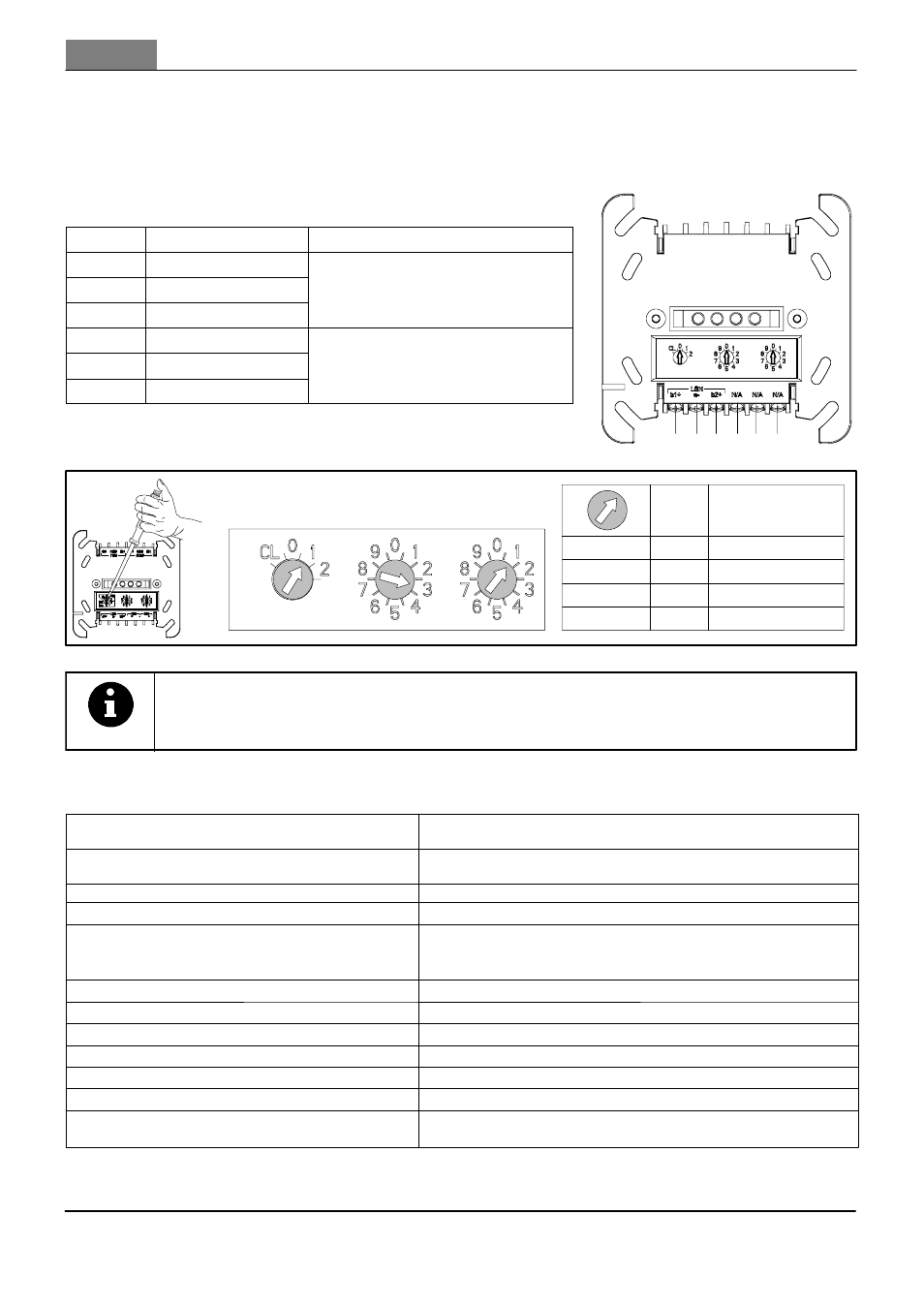

Produkta apraksts FLM-I 420-S Latviski
Bosch Sicherheitssysteme GmbH F.01U.003.287 | A3 | 2008.03 24 / 36
Funkcionālais apraksts
Īssavienojuma izolators izolē trauksmes zonas, kurās noticis īssavienojums vai pārrāvums, kas noticis
vadu pārrāvuma vai detektora noņemšanas dēļ. Tas nozīmē, ka saglabā atlikušās tīkla daļas
funkcionalitāti.
Vadojums
Pozīcija Apraksts Savienojums
1 b1+
2 a- LSN
3 b2+
4 N/A
brīvie termināli, piemēram,
5 N/A
brīvie termināli, piemēram,
cilpas ierīkošanai, izmantojot
i k ēš i
6 N/A
p , j
pap. spriegumu, un ekranēšanai
Adreses iestatījums
Režīms/
X
XX X
X
X XX
X
CL 0 0
0 0 0
1...254
FPA-
5000 BZ 500 LSN
UEZ 2000 LSN
UGM 2020
255...299
_
_
_
_
D
D
D
D
Tehniskā specifikācija
Adreses iestatījums 0 0 0 Cilpa/aizbāznis LSN improved režīmā ar automātisko
adresāciju (T-tap sistēma nav iespējama)
Adreses iestatījums 1...254 Cilpa/aizbāznis T-tap sistēma LSN improved režīmā ar
manuālo adresāciju
Adreses iestatījums CL 0 0 Cilpa/aizbāznis „klasiskajā“ LSN režīmā
Ieejas spriegums (minimālais - maksimālais) 15 V līdzstr. - 33 V līdzstr.
Maksimālais strāvas patēriņš
- inicializācijas laikā
- pēc inicializācijas (no LSN)
< 0,4 mA
< 0,25 mA
Drošības klase saskaņā ar IEC 60950 III
Aizsardzības klase saskaņā ar IEC 60529 IP 54
Pieļaujamā darba temperatūra -20 °C . . . 50 °C
Pieļaujamā uzglabāšanas temperatūra -25 °C . . . 85 °C
Pieļaujamais relatīvais mitrums < 96%
Apvalka materiāls un krāsa PPO (Noryl), signālbalts (RAL 9003)
Materiāls, saskarnes moduļa apvalks
Materiāls, virsmas montāžas apvalks PPO (Noryl)
ABS un PC kombinācija
5 6 3 4 1 2
INFO
Nav atļauts izmantot kopā atšķirīgas adresēšanas metodes.
