FLM-I 420-S - Περιγραφή προϊόντος Ελληνικά
Bosch Sicherheitssysteme GmbH F.01U.003.287 | A3 | 2008.03 19 / 36
Περιγραφή λειτουργίας
Η διάταξη απομόνωσης βραχυκυκλώματος απομονώνει ζώνες συναγερμού στις οποίες έχει συμβεί
βραχυκύκλωμα ή ανοικτό κύκλωμα λόγω θραύσης καλωδίου ή αφαίρεσης ανιχνευτή. Αυτό σημαίνει ότι
διαφυλάσσεται η λειτουργία του υπόλοιπου μέρους του δικτύου.

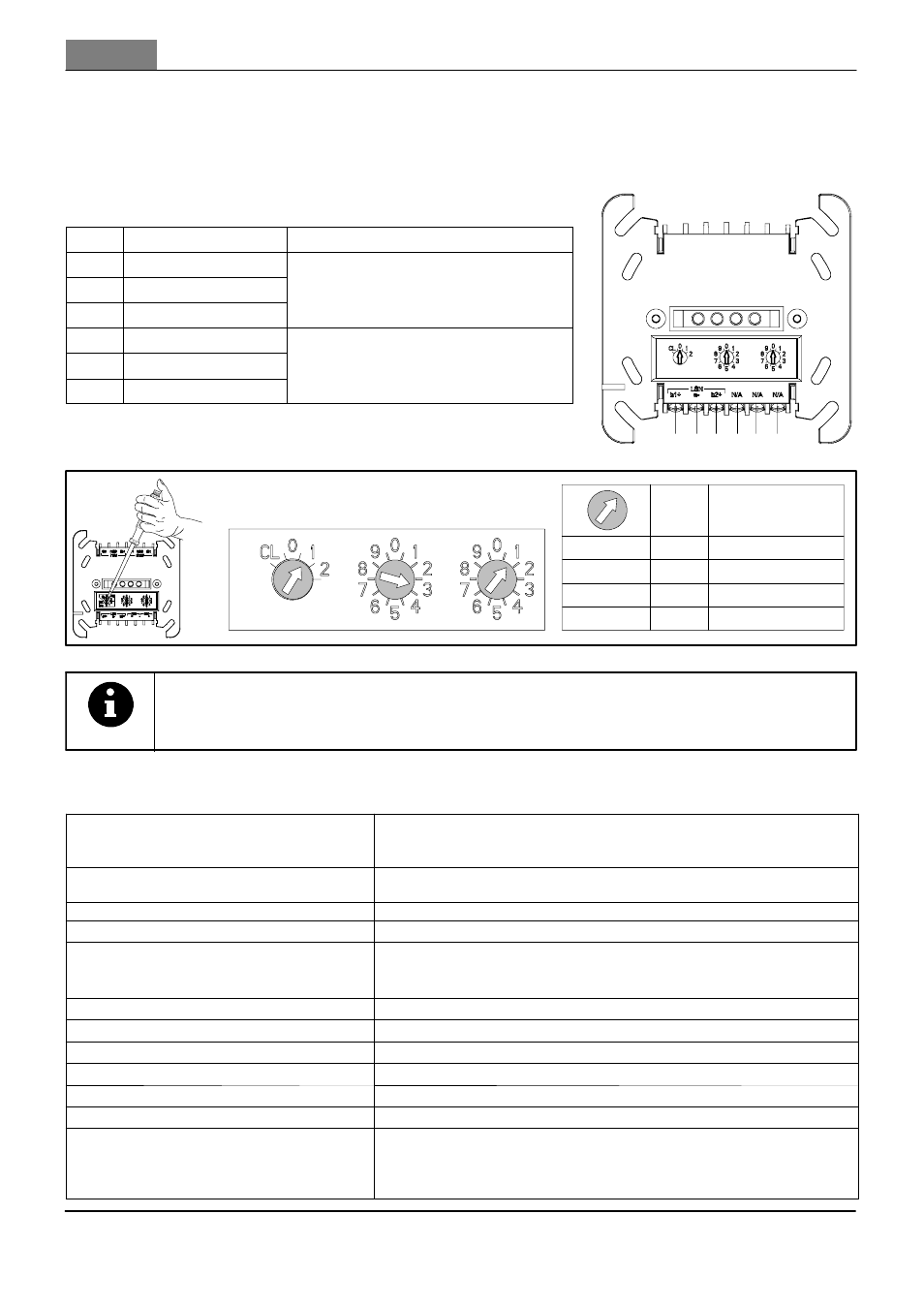

Καλωδίωση
Θέση Περιγραφή Σύνδεση
1 b1+
2 a- LSN
3 b2+
4 N/A
ελεύθεροι ακροδέκτες, π.χ. για
5 N/A
ελεύθεροι ακροδέκτες, π.χ. για
σχηματισμό βρόχου μέσω εξωτ.
β θ ή ά θ ά
6 N/A
χημ μ βρ χ μ ξ
βοηθητικής τάσης και για θωράκιση
Ρύθμιση διεύθυνσης
Τρόπος
λειτουργίας/
X
XX X
X
X XX
X
CL 0 0
0 0 0
1...254
FPA-
5000 BZ 500 LSN
UEZ 2000 LSN
UGM 2020
255...299
_
_
_
_
D
D
D
D
Τεχνικές προδιαγραφές
Ρύθμιση διεύθυνσης 0 0 0 Βρόχος/στέλεχος σε τρόπο λειτουργίας LSN improved με
αυτόματη διευθυνσιοδότηση (δεν είναι εφικτό το σύστημα
T-tap)
Ρύθμιση διεύθυνσης 1...254 Βρόχος/στέλεχος/T-tap σε τρόπο λειτουργίας LSN improved με
μη αυτόματη διευθυνσιοδότηση
Ρύθμιση διεύθυνσης CL 0 0 Βρόχος/στέλεχος σε «κλασσικό» τρόπο λειτουργίας LSN
Τάση εισόδου (ελάχ. - μέγ.) 15 V DC - 33 V DC
Μέγιστη κατανάλωση ρεύματος
- κατά την αρχικοποίηση
- μετά την αρχικοποίηση (από LSN)
< 0,4 mA
< 0,25 mA
Κατηγορία ασφαλείας κατά IEC 60950 III
Κατηγορία προστασίας κατά IEC 60529 IP 54
Επιτρεπτή θερμοκρασία λειτουργίας -20 °C . . . 50 °C
Επιτρεπτή θερμοκρασία αποθήκευσης -25 °C . . . 85 °C
Επιτρεπτή σχετική υγρασία < 96%
Υλικό και χρώμα περιβλήματος PPO (Noryl), λευκό Signal (RAL 9003)
Υλικό περιβλήματος δομοστοιχείου
διασύνδεσης
Υλικό περιβλήματος επιφανειακής
στερέωσης PPO (Noryl)
ABS + PC-Blend
5 6 3 4 1 2
INFO
Δεν επιτρέπεται η χρήση διαφορετικών τρόπων λειτουργίας διευθυνσιοδότησης
ταυτόχρονα.
