Tootekirjeldus FLM-I 420-S Eestikeelne
Bosch Sicherheitssysteme GmbH F.01U.003.287 | A3 | 2008.03 15 / 36

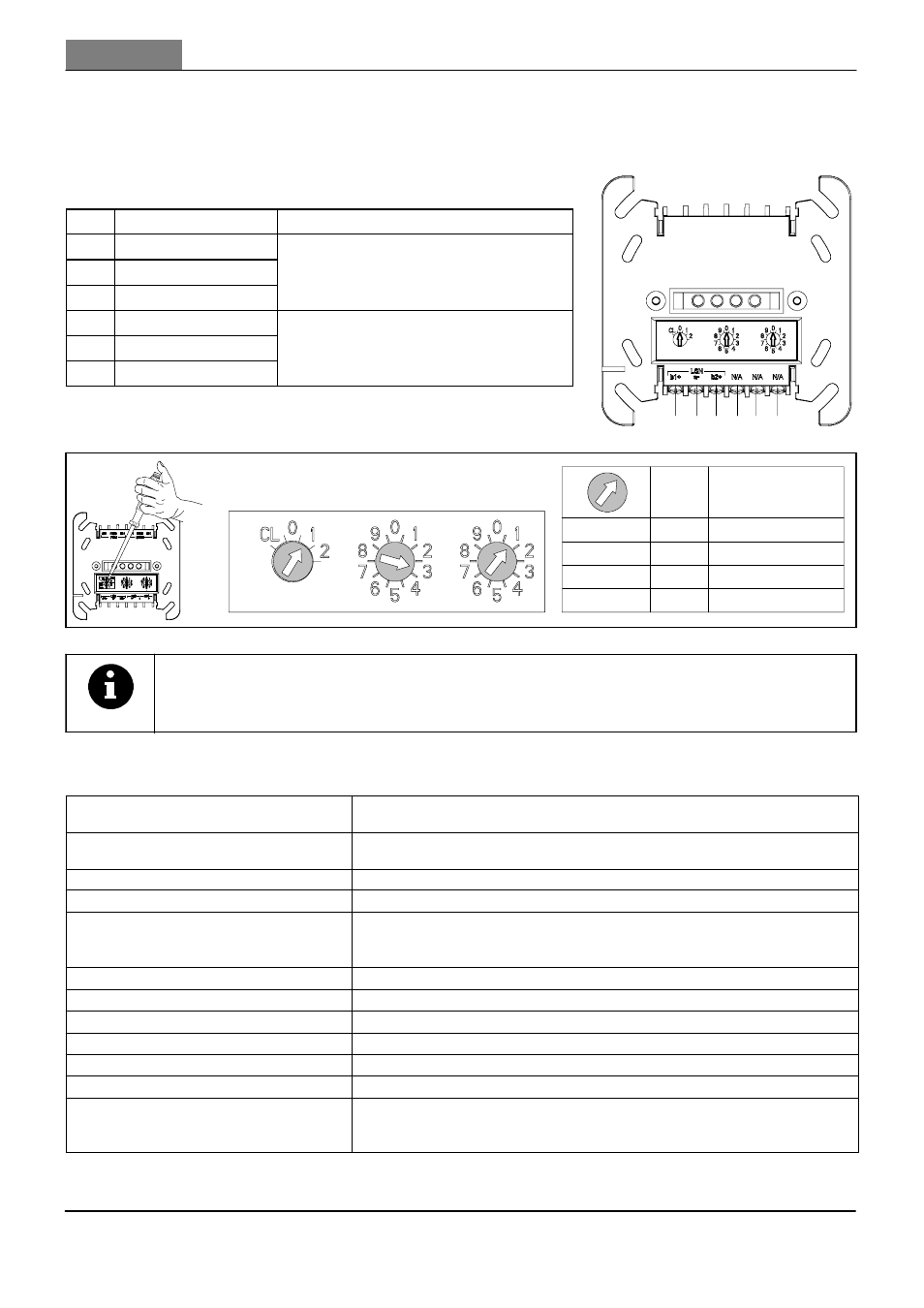

Funktsioonide kirjeldus
Lühiseisolaator isoleerib häirealad, milles on esinenud lühiseid või elektrikatkestusi juhtme murdumise
või detektori eemaldamise tõttu. See tähendab, et ülejäänud võrgustiku funktsionaalsus säilib.
Juhtmestik
Pos. Kirjeldus Ühendus
1 b1+
2 a- LSN
3 b2+
4 N/A
vabad klemmid, näit. läbi välimiste
5 N/A
vabad klemmid, näit. läbi välimiste
osade ühendamiseks lisapingeks ja
k i k
6 N/A
p g j
kaitseks
Aadressi Seadistamine
Režiim/
X
XX X
X
X XX
X
CL 0 0
0 0 0
1...254
FPA-
5000 BZ 500 LSN
UEZ 2000 LSN
UGM 2020
255...299
_
_
_
_
D
D
D
D
Tehnilised andmed
Aadressi seadistamine 0 0 0 Tagasisidestatud süsteem/abilõik LSN improved režiimis
automaatse adresseerimisega (T-tap süsteem pole võimalik)
Aadressi seadistamine 1...254 Tagasiside süsteem/abilõik/T-tap süsteem LSN improved
režiimis manuaalse adresseerimisega
Aadressi seadistamine CL 0 0 Tagasisidestatud süsteem/abilõik »klassikalises« LSN režiimis
Sisendpinge (min - max) 15 V DC - 33 V DC
Maksimaalne hetketarbimine
- konfiguratsiooni ajal
- konfiguratsioonijärgselt (LSN-st)
< 0,4 mA
< 0,25 mA
Ohtutusklass nagu IEC 60950 III
Kaitseklass nagu IEC 60529 IP 54
Lubatav töötemperatuur -20 °C . . . 50 °C
Lubatav hoiustamistemperatuur -25 °C . . . 85 °C
Lubatav suhteline niiskus < 96%
Ümbrismaterjal ja värv PPO (Noryl), signaal valge (RAL 9003)
Materiaalne liidese mooduli ümbris
Materiaalne pinnale paigaldamise
ümbris PPO (Noryl)
ABS + PC-Blend
5 6 3 4 1 2
INFO
Ei ole lubatud kasutada erinevaid adresseerimis režiime koos.
