МОНТАЖ
Технические характеристики
15.7 Таблица параметров
HDB-E 12 Si
HDB-E 18 Si
HDB-E 21 Si
HDB-E 24 Si
232003
232004
232005
232006
Электрические параметры
Номинальная мощность 1
кВт
11,0
18
21
24
Номинальное напряжение 1
V
400
400
400
400
Номинальный ток 1
A
16
26
31
35
Предохранитель 1
A
16
25
32
35
Номинальная мощность 2
кВт
10,1
16,2
19
21,7
Номинальное напряжение 2
V
380
380
380
380
Номинальный ток 2
A
15,4
24,7
29,5
33,3
Предохранитель 2
A
16
25
32
35
Номинальная мощность 3
кВт
11,5
19,4
22,6
25,8
Номинальное напряжение 3
V
415
415
415
415
Номинальный ток 3
A
16
27
32,2
36,3
Предохранитель 3
A
16
32
32
40
Фазы
3/PE
3/PE
3/PE
3/PE
Частота
Гц
50/-
50/-
50/-
50/-
Макс. полное сопротивление сети Z max согласно
стандарту DIN EN 61000-3-11
Ом
0,33
0,33
Электропроводность при 15 °C
mS/m
90,9
90,9
90,9
90,9
Удельное сопротивление (≤25 °C)
ом см
1100
1100
1100
1100
Подключения
Подключение воды
G 1/2 A
G 1/2 A
G 1/2 A
G 1/2 A
Пределы рабочего диапазона
Макс. допустимое давление
МПа
1
1
1
1
6
10
14
4
5
6
7
8
9
10
11
12
13
14
15
4
3
2
1
84
_0
2_
02
_0
03
8
Температура на выходе около 55 °C для кухонной мойки и
для использования арматуры с термостатом.
2
3
4
5
6
7
8
9
10
6
10
14
4
3
2
1
84
_0
2_
02
_0
03
9
X Температура холодной воды на подаче, °C
Y Количество смешанной воды / объем на выходе, л/мин
1 HDB-E 12 Si
2 HDB-E 18 Si
3 HDB-E 21 Si
4 HDB-E 24 Si

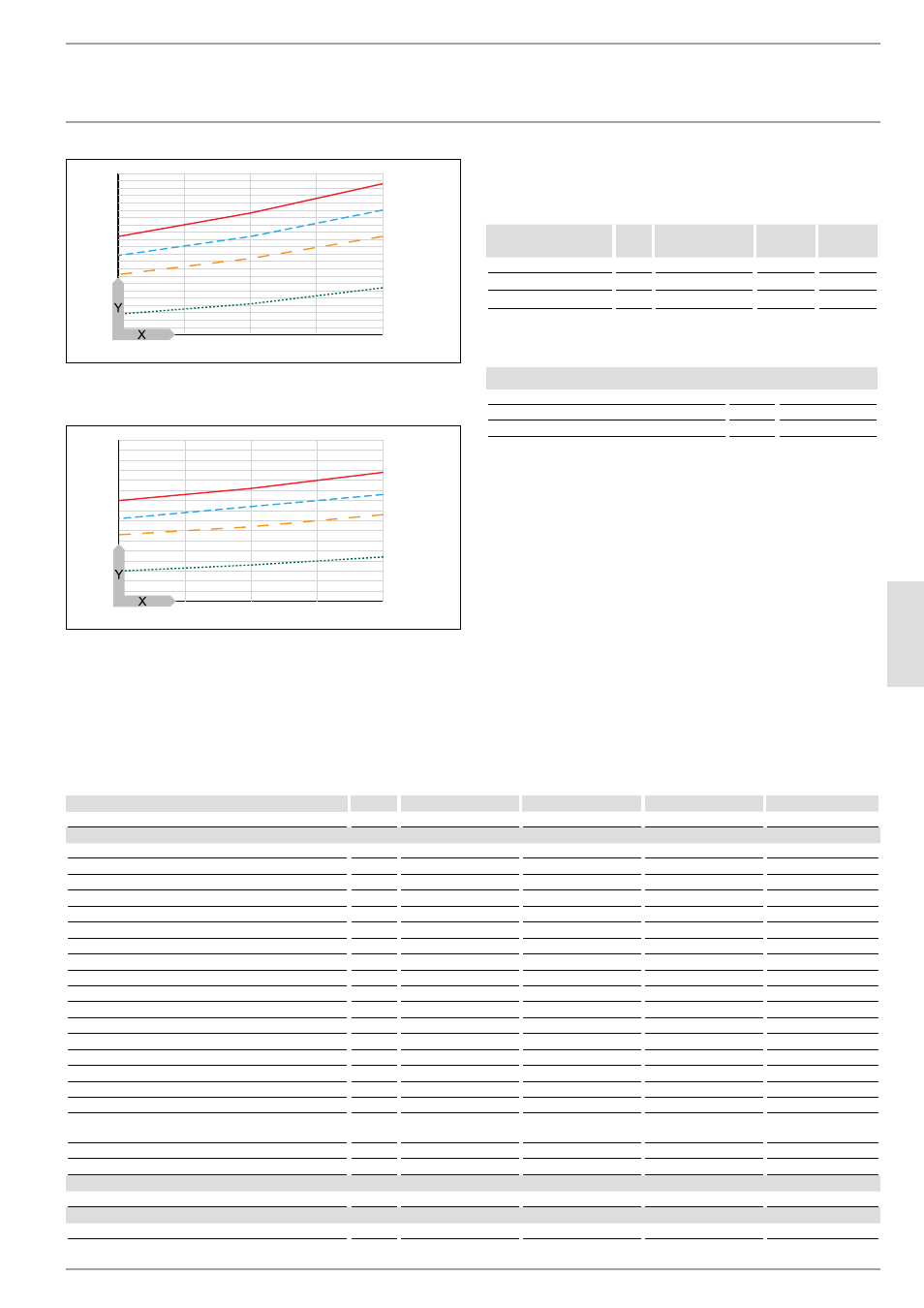

15.4 Рабочие диапазоны
Удельное электрическое сопротивление и удельная элек-
трическая проводимость
Стандартные
данные при 15 °C
при 20 °C
при 25 °C
Сопротивление
Ω cm ≥ 1100
≥970
≥ 895
Электропроводность mS/m ≤ 91
≤ 103
≤ 112
Электропроводность μs/cm ≤ 910
≤ 1030
≤ 1120
15.5 Потери давления
Потеря давления на арматуре при объемном расходе 10 л/мин
Смеситель с одной ручкой, прибл.
МПа
0,04 - 0,08
Термостатирующая арматура, прибл.
МПа
0,03 - 0,05
Ручной душ, прибл.
МПа
0,03 - 0,15
Расчет параметров трубопроводной сети
При расчете параметров трубопроводной сети для при-
бора рекомендуется задать потерю давления 0,1 МПа.
15.6 Возможные неисправности
В случае неисправности в водопроводной системе могут
возникать кратковременные максимальные нагрузки, со-
провождаемые повышением температуры до 95°C и дав-
ления до 1,2мПа
