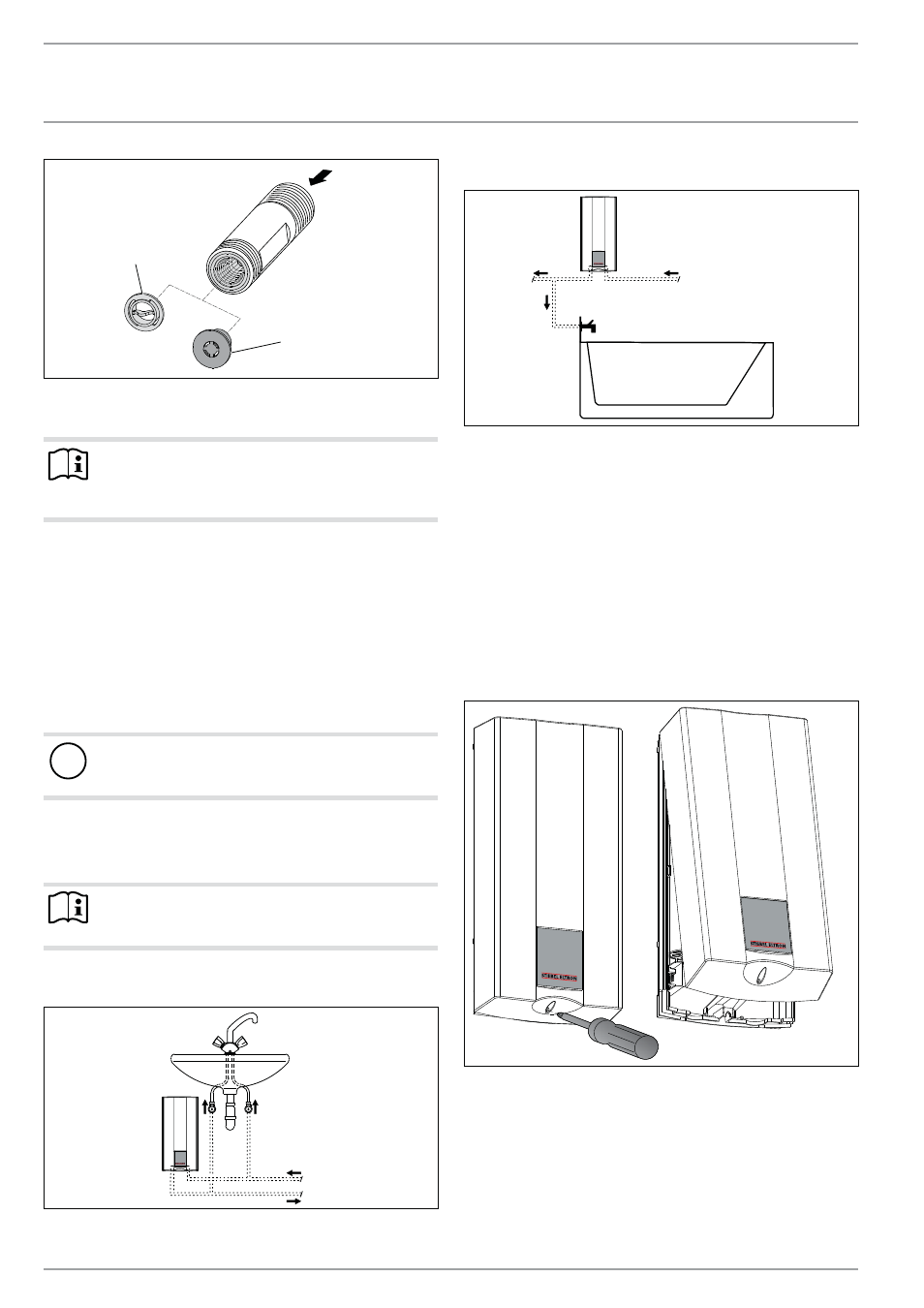

МОНТАЖ
Монтаж
26
_0
2_
02
_1
36
3
2
1
1 Ограничитель объема потока
2 Профильная пластиковая шайба
Указание
При эксплуатации с термостатирующей арматурой
необходимо установить ограничитель объемного
расхода.
Гибкие соединительные линии для подвода воды
f При подключении прибора с помощью гибких со-
единительных линий для подвода воды необходимо
предотвратить прокручивание колен трубы. Колена
трубы монтируются к прибору посредством байонет-
ных соединений.
f Закрепить заднюю панель снизу с помощью дополни-
тельного винта.
9.1 Место монтажа
!
Материальный ущерб
Прибор должен устанавливаться только в отапли-
ваемом помещении.
f Устанавливать прибор следует вертикально и рядом с
точкой отбора.
Прибор можно устанавливать под раковиной или над ней.
Указание
Прибор следует монтировать на стене, которая об-
ладает достаточной несущей способностью.
Монтаж под раковиной
26
_0
2_
02
_1
37
3
1
2
1 Подвод холодной воды
2 Выпуск. труба горячей воды
Монтаж над раковиной
26
_0
2_
02
_1
37
4
1 2
1 Подвод холодной воды
2 Выпуск. труба горячей воды
9.2 Заводские настройки
Комплектация прибора при поставке предполагает:
- Электроподключение снизу, скрытая проводка
- Подключение к воде, скрытая проводка
10. Монтаж
В данной главе описаны способы монтажа, соответствую-
щие заводским настройкам прибора.
Другие способы монтажа см. главу «Варианты монтажа».
26
_0
2_
02
_1
36
7
f Открыть прибор.
