54 | HDB-E Si www.stiebel-eltron.com
INSTALACE
fdrƁba
14. Údržba
VÝSTRAHA - Elektrický proud
Při všech činnostech odpojte přístroj na všech pólech
od sítě.
Vyprázdnění přístroje
Přístroj můžete vypustit z důvodu údržby nebo z důvodu ochrany
před mrazem.
POZOR opaření
Při vypouštění přístroje může vytékat horká voda.
f Uzavřete ventil na přívodu studené vody.
f Otevřete všechny odběrné ventily.
f Odpojte od přístroje vodovodní přípojky.
f Demontovaný přístroj skladujte tak, aby byl chráněn proti
mrazu. Případné zbytky vody v přístroji mohou zamrznout a
způsobit škody.

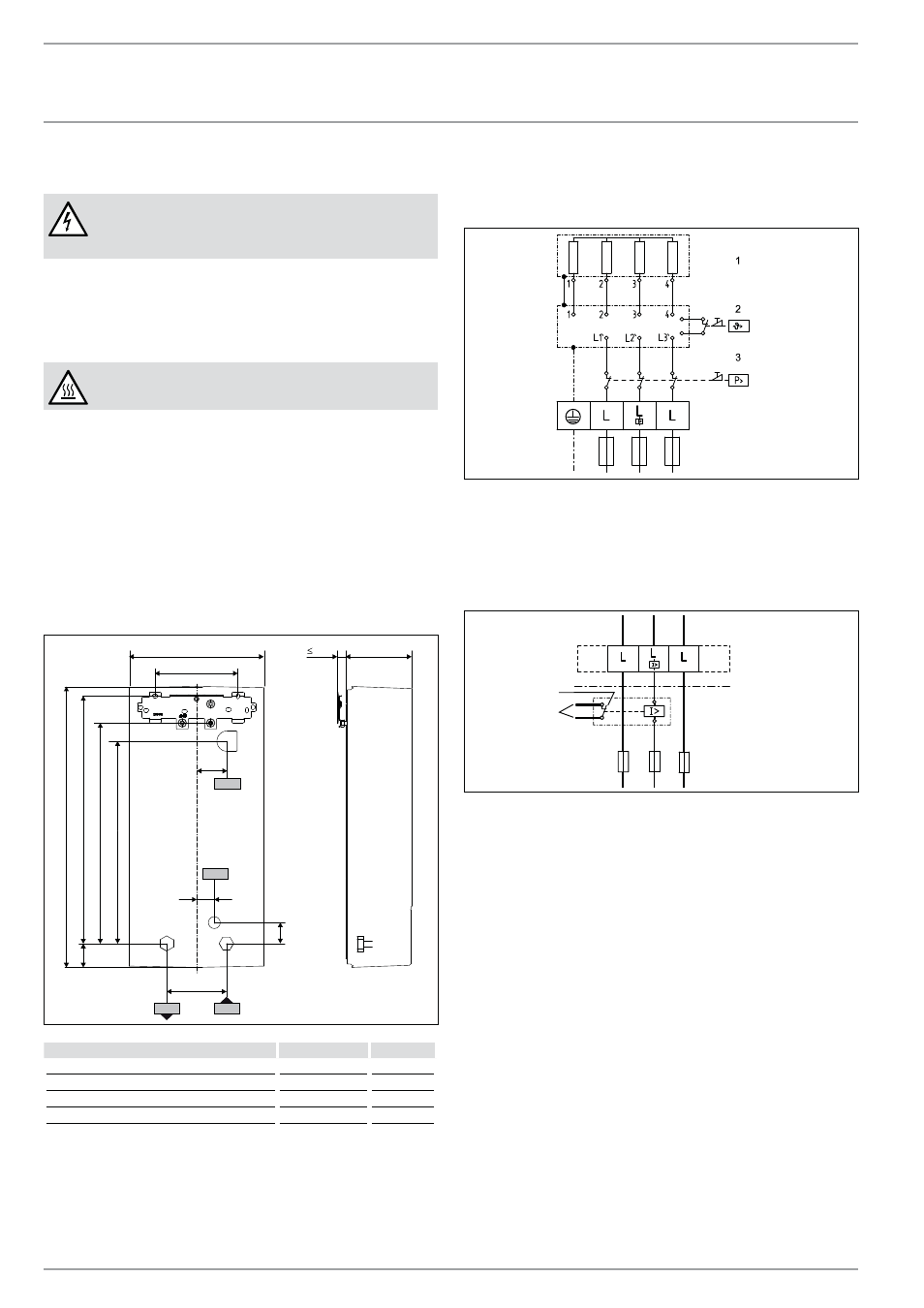

15. Technické údaje
15.1 Rozměry a přípojky
b02
c01 c06
470
100
414
40
117 20 225
140
35
368
30
338
47
b03
D00000
2
3
6
0
9
b02 Kabelová průchodka I
b03 Kabelová průchodka II
c01 Přítok studené vody Vnější závit G 1/2 A
c06 Výtok teplé vody Vnější závit G 1/2 A
15.2 Schéma elektrického zapojení
3/PE ~ 380 - 415 V
8
5
_0
2_0
2
_0
0
0
5
1 Topný systém s holou spirálou
2 Bezpečnostní omezovač teploty
3 Bezpečnostní omezovač tlaku
Prioritní spínání se zátěžovým relé (LR 1-A)
Viz též kapitola „Popis zařízení/Příslušenství“
8
5
_0
2
_0
2
_000
3
_
2
1
1 Řídicí obvod stykače 2. přístroje (například elektrické ohřívá-
ní zásobníku).
2 Řídicí kontakt, který se otevře po zapnutí průtokového
ohřívače.
