64 | HDB-E Si www.stiebel-eltron.com
МОНТАЖ
Монтаж

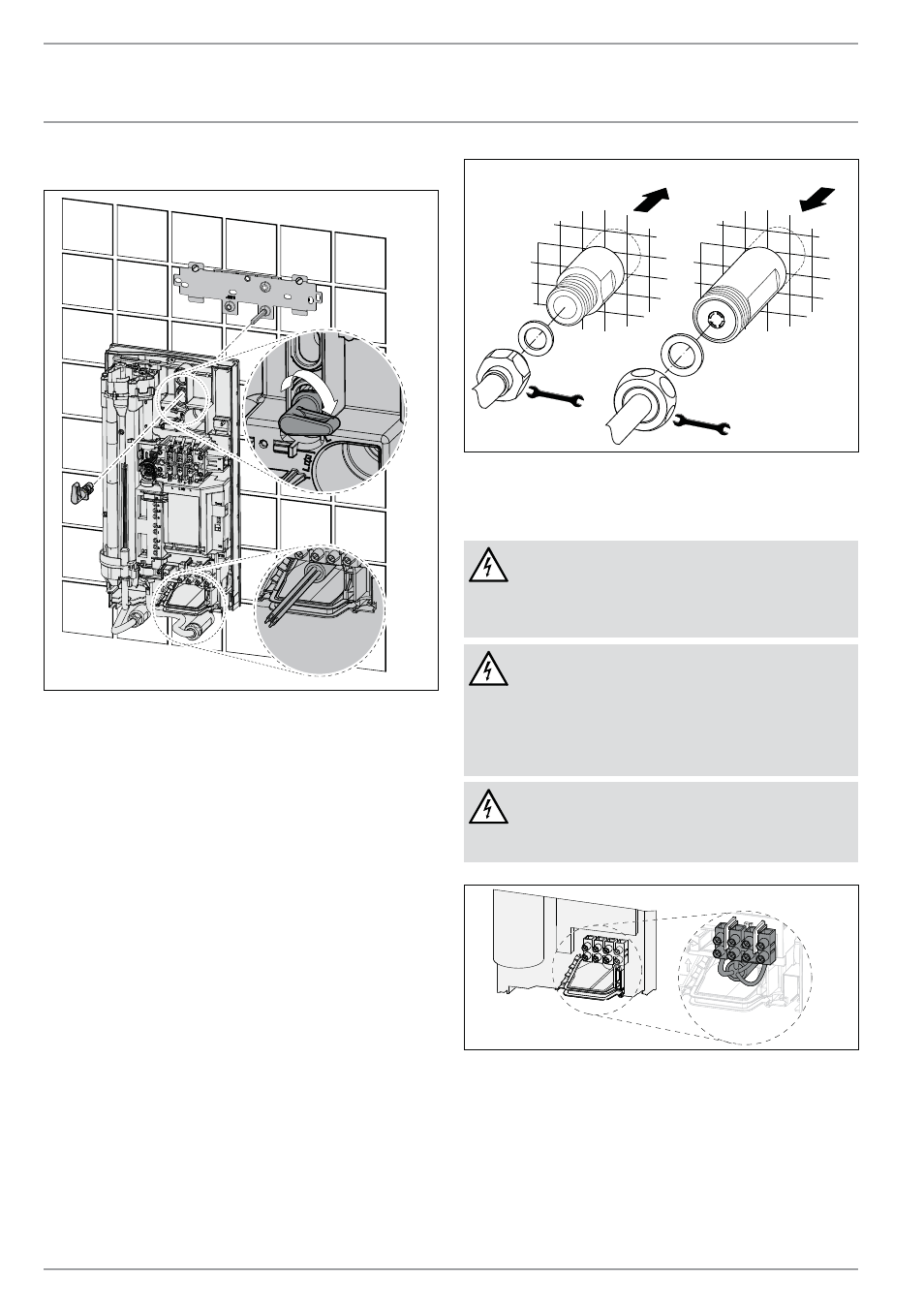

Монтаж прибора
26
_0
2_
02
_1
37
2
f Для облегчения монтажа вдавить внутрь защитный
колпачок наконечника провода верхней клеммы элек-
троподключения в заднюю стенку сзади.
f Удалите защитные заглушки из стыков для воды.
f Вынуть крепежную головку из верхней части задней
стенки.
f Протягивать соединительный кабель питания сзади
через втулку до тех пор, пока втулка не будет приле-
гать к оболочке кабеля. Выровняйте соединительный
кабель питания.
Если сечение кабеля превышает 6 мм² , необходимо
расширить отверстие в кабельном наконечнике.
f Насадить прибор на резьбовые шпильки планки для
подвешивания так, чтобы прорвать мягкое уплотне-
ние. При этом можно использовать отвертку.
f Надеть крепежные головки на резьбовые шпильки
планки для подвешивания.
f Плотно прижмите заднюю панель к стене, зафикси-
руйте панель с помощью крепежного воротка путем
правого вращения на 90°.
19
24
26
_0
2_
02
_1
36
9
f Навернуть трубы с плоским уплотнением на двойные
ниппели.
Подключение к источнику питания
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
Все работы по установлению электрических со-
единений и монтажу необходимо производить в
соответствии с инструкцией.
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
Подключение к электросети допустимо только
в неразъемном исполнении и со съемной втул-
кой для кабеля. Прибор должен отсоединяться
от сети с раствором всех контактов не менее 3
мм на всех полюсах.
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
Проверить, чтобы прибор был подключен к за-
щитному проводу.
26
_0
2_
02
_1
12
2_
f Подключить соединительный кабель питания к соеди-
нительной клемме сети (см. главу «Технические харак-
теристики / Электрическая схема»). Напряжение сети
должно совпадать с указанным на табличке.
