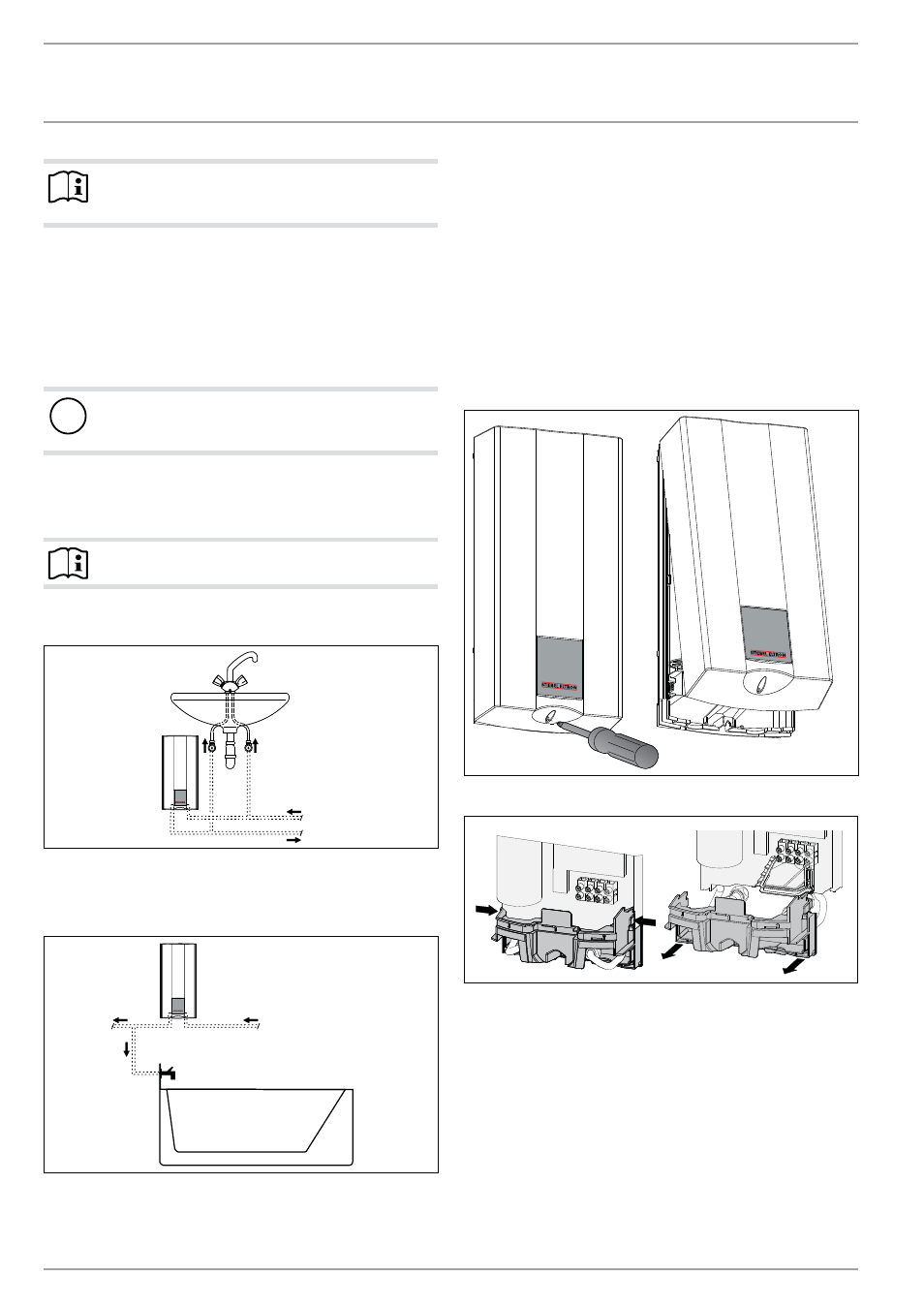

48 | HDB-E Si www.stiebel-eltron.com
INSTALACE
MontáƁ
Upozornění
Za provozu s armaturou s termostatem musíte používat
omezovač průtoku.
Flexibilní přívody vody
f Při instalaci s flexibilními vodovodními rozvody zabraňte
zkroucení a deformaci kolen. Kolena jsou namontována k pří-
stroji pomocí bajonetového uzávěru.
f Upevněte zadní stěnu dole pomocí dalšího šroubu.
9.1 Místo montáže
!
Věcné škody
Přístroj smí být instalován pouze v místnosti chráněné
před mrazem.
f Přístroj montujte ve svislé poloze v blízkosti odběrného
místa.
Přístroj je vhodný k montáži pod a nad umyvadlo.
Upozornění
Přístroj musíte namontovat na dostatečně nosnou stěnu.
Montáž pod umyvadlo
26
_0
2
_02
_1
37
3
1
2
1 Přítok studené vody
2 Výtok teplé vody
Montáž nad umyvadlo
2
6
_0
2_0
2_
1
3
7
4
1 2
1 Přítok studené vody
2 Výtok teplé vody
9.2 Nastavení z výroby
Přístroje jsou při dodání připraveny:
- Elektrická přípojka „zespodu“, instalace ve stěně (pod
omítkou)
- Vodovodní přípojka s instalací ve stěně (pod omítkou)
10. Montáž
V této kapitole je uveden popis montáže v souladu s výrobním
nastavením.
Další možnosti montáže viz kapitola „Alternativní postupy mon-
táže“.
26
_0
2
_02
_1
3
6
7
f Otevřete přístroj.
2
6
_0
2_0
2_
1
1
0
1
f Zatlačte na obě háčkové pojistky a zatáhněte spodní díl zadní
stěny dopředu.
