INSTALACE
MontáƁ

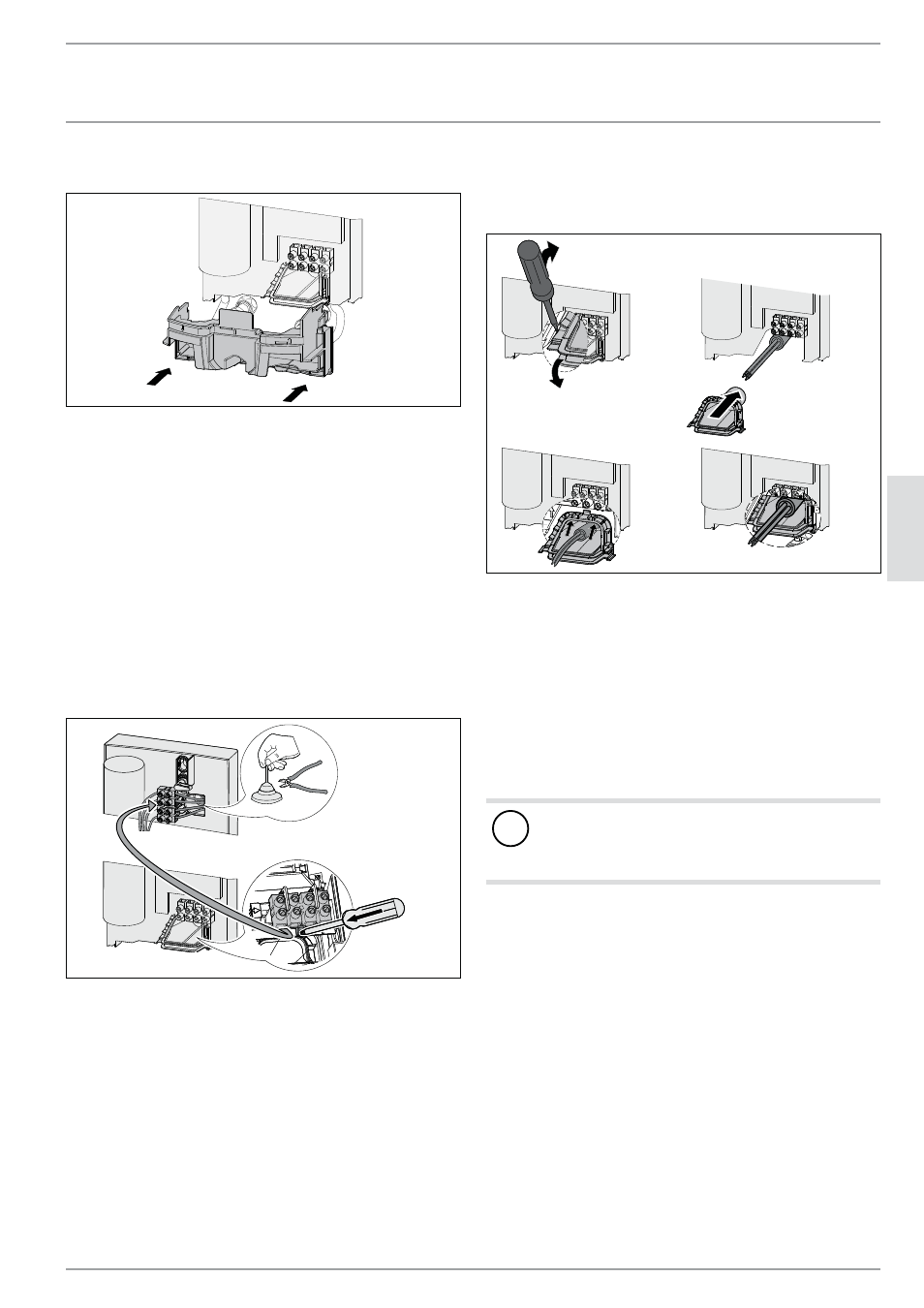

10.1 Dokončení montáže
2
6
_0
2_0
2
_1
1
0
2_
f Namontujte spodní díl zadní stěny. Zajistěte, aby došlo k za-
jištění spodního dílu zadní stěny.
f Upravte polohu namontovaného přístroje. Uvolněte upevňo-
vací páku, upravte polohu elektrické přípojky a zadní stěny.
Opět upevněte upevňovací páku. Pokud zadní stěna přístroje
nepřiléhá, můžete přístroj upevnit dalším šroubem.
10.2 Alternativy montáže
- Elektrická přípojka ve zdi - nahoře
- Velké průřezy vodičů pro elektrickou přípojku dole
- Připojení zátěžového relé
- Použití stávajících závěsných lišt při výměně přístroje
- Instalace na předsazených obkladech
Elektrická přípojka ve zdi - nahoře
2
6
_0
2_0
2_
1
1
2
3
_
f Ořízněte kabelovou vsuvku pro přívodní elektrický kabel.
f Stiskněte háčkovou pojistku k upevnění přívodní síťové svorky
směrem dolů a vytáhněte ji.
f Přemístěte přívodní síťovou svorku v přístroji zespodu naho-
ru. Upevněte svorku přívodního kabelu jejím nasunutím pod
upevňovací háček.
Velké průřezy vodičů pro elektrickou přípojku dole
V případě použití velkých průřezů vodičů můžete namontovat ka-
belovou vsuvku po provedení montáže přístroje.
1.
3.
4.
2.
26
_0
2
_02
_1
370
f Před zahájením montáže přístroje musíte vytlačit kabelovou
vsuvku pomocí šroubováku.
f Nasuňte kabelovou sponu na přívodní elektrický kabel. V pří-
padě průřezu > 6 mm² zvětšete otvor v kabelové vsuvce.
f Nasaďte kabelovou vsuvku do zadní stěny a zajistěte ji.
Připojení zátěžového relé
Zátěžové relé používejte v kombinaci s jinými elektrickými pří-
stroji, například s topnými elektrickými akumulačními zásobníky,
v elektrickém rozvodu. K sepnutí relé dojde za provozu průto-
kového ohřívače. Zátěžové relé dodáváme formou příslušenství.
!
Věcné škody
Připojte fázi, která spíná zátěžové relé, k označené svor-
ce elektrického síťového přívodu v přístroji (viz kapitola
„Technické údaje/Schéma elektrického zapojení“).
