SeeSnake ®

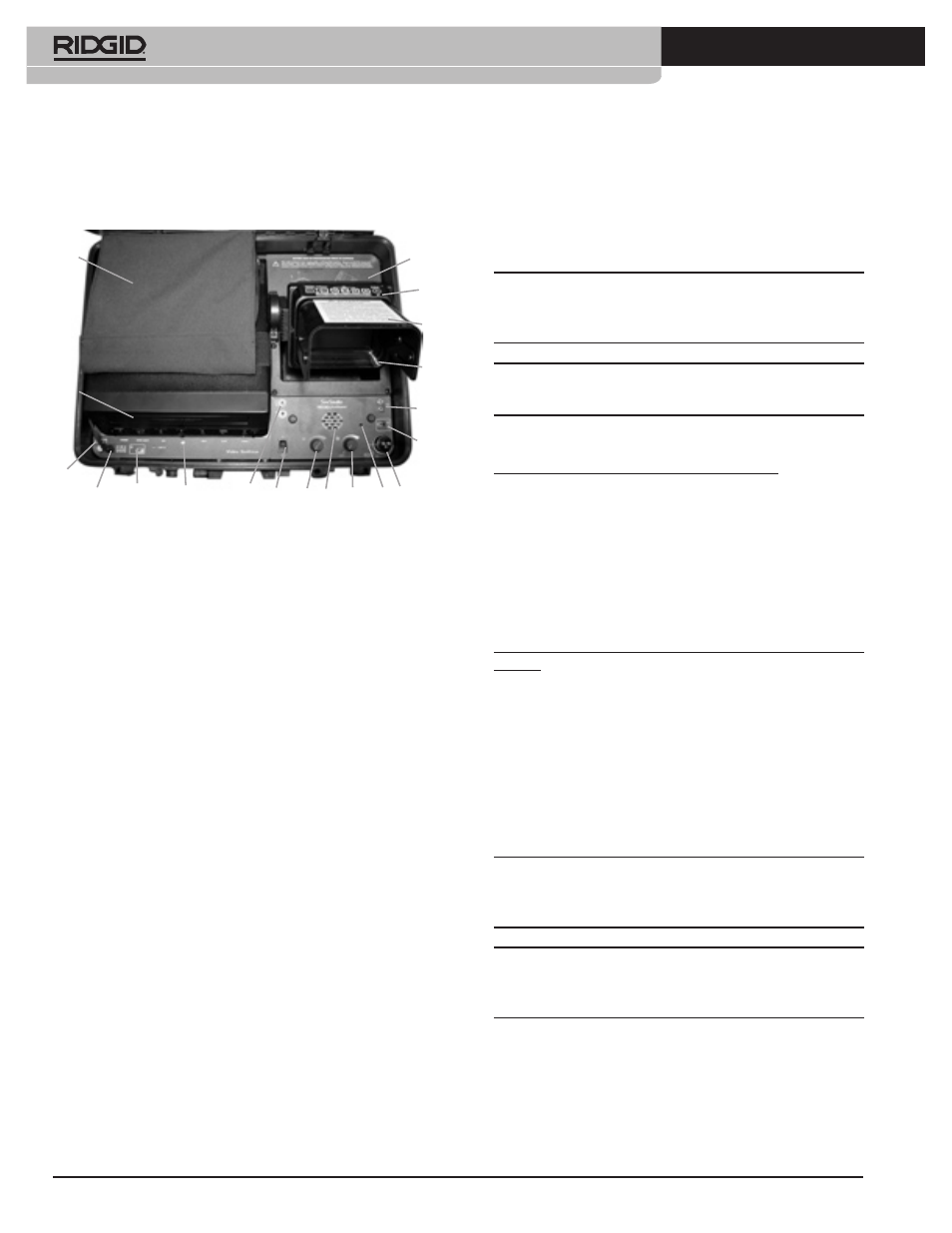

Composants de la Colour Video
ToolCase
1+2 Bloc d’alimentation / poche à accessoires - Poche
amovible - 3 Compartiment de la batterie - 4 Clavier du
moniteur / Interface de commande - 5 Pare-soleil enveloppant
- 6 Moniteur LCD couleur - 7 Prise pour micro distant - 8
Prise auxiliaire - 9 Micro intégré - 10 Connexion pour câble
de système SeeSnake - 11 Bouton Gradateur/Emetteur - 12
Réglage du volume/Désactivation du son - 13 Interrupteur
Marche/Arrêt - 14 Prise LANC - 15 Prise d’alimentation
externe - 16 Fusible - 17 Magnétoscope - 18 Voyant d’état de
la batterie - 19 Prises de copie audio/vidéo - 20 Haut-parleur
Préparation du système en vue de son utilisation
Connexion de la batterie
Pour votre sécurité, la Colour Video ToolCase vous est livrée
avec la batterie débranchée. Avant d’utiliser l’appareil pour la
première fois, vous devez connecter la batterie. De même, il
est conseillé de débrancher la batterie avant de l’expédier ou
de la transporter dans un aéroport.
Pour connecter la batterie :
• Retirez les quatre vis de fixation de la poche en plastique
située sous le moniteur LCD et soulevez la poche pour
l’extraire du panneau.
• Retirez les capuchons en caoutchouc des extrémités de la
batterie.
• Raccordez le fil d’alimentation rouge à la borne positive
(rouge) de la batterie et le fil d’alimentation noir à sa
borne négative (noire).
• Réinstallez les capuchons en caoutchouc et poussez la
batterie pour la mettre en place en veillant soigneusement
à ne pas pincer les câbles.
• Remettez en place la poche en plastique ainsi que les
vis.
Charge de la batterie
Au moment de sa première utilisation, la batterie doit
être complètement chargée. Pour cela, utilisez le cordon
d’alimentation secteur fourni dans la poche située sur le
dessus du magnétoscope.
REMARQUE : la recharge d’une batterie qui s’est
complètement déchargée lors d’une utilisation normale dure
environ six heures.
ATTENTION : le couvercle DOIT être ouvert pendant la charge
afin d’assurer l’aération des gaz potentiellement explosifs.
Le voyant d’état de la batterie indique l’état de la batterie :
Si l’appareil est alimenté par la batterie interne
Clignote lentement en rouge : L’appareil est alimenté sur
batterie
Clignote rapidement en rouge : La batterie s’affaiblit
Reste allumé en rouge presque en continu : Batterie
extrêmement faible ; raccordez-la à une source d’alimentation
externe. Il se peut que l’appareil ne fonctionne pas
correctement.
Si l’appareil est connecté à une source d’alimentation
externe
Orange : La batterie se recharge.
Vert : La batterie est complètement chargée.
Rouge : Problème de batterie/câblage (si la batterie est
correctement raccordée, il se peut qu’elle ait atteint
la fin de sa durée de service et doive être remplacée).
Appelez votre distributeur RIDGID pour obtenir une
assistance relative au diagnostic et des informations
sur le remplacement de la batterie.
REMARQUE : si le témoin DEL rouge s’allume
immédiatement après l’installation de la batterie, vérifiez que
les bornes sont correctement connectées.
AVERTISSEMENT ! Ne rangez jamais la Colour Video ToolCase
avec une batterie déchargée. Vous risqueriez d’endommager
la batterie.
1+2
17
19 13 12 20 11 9 10
8
7
6
5
4
3
14 18 15
16
