SeeSnake ®

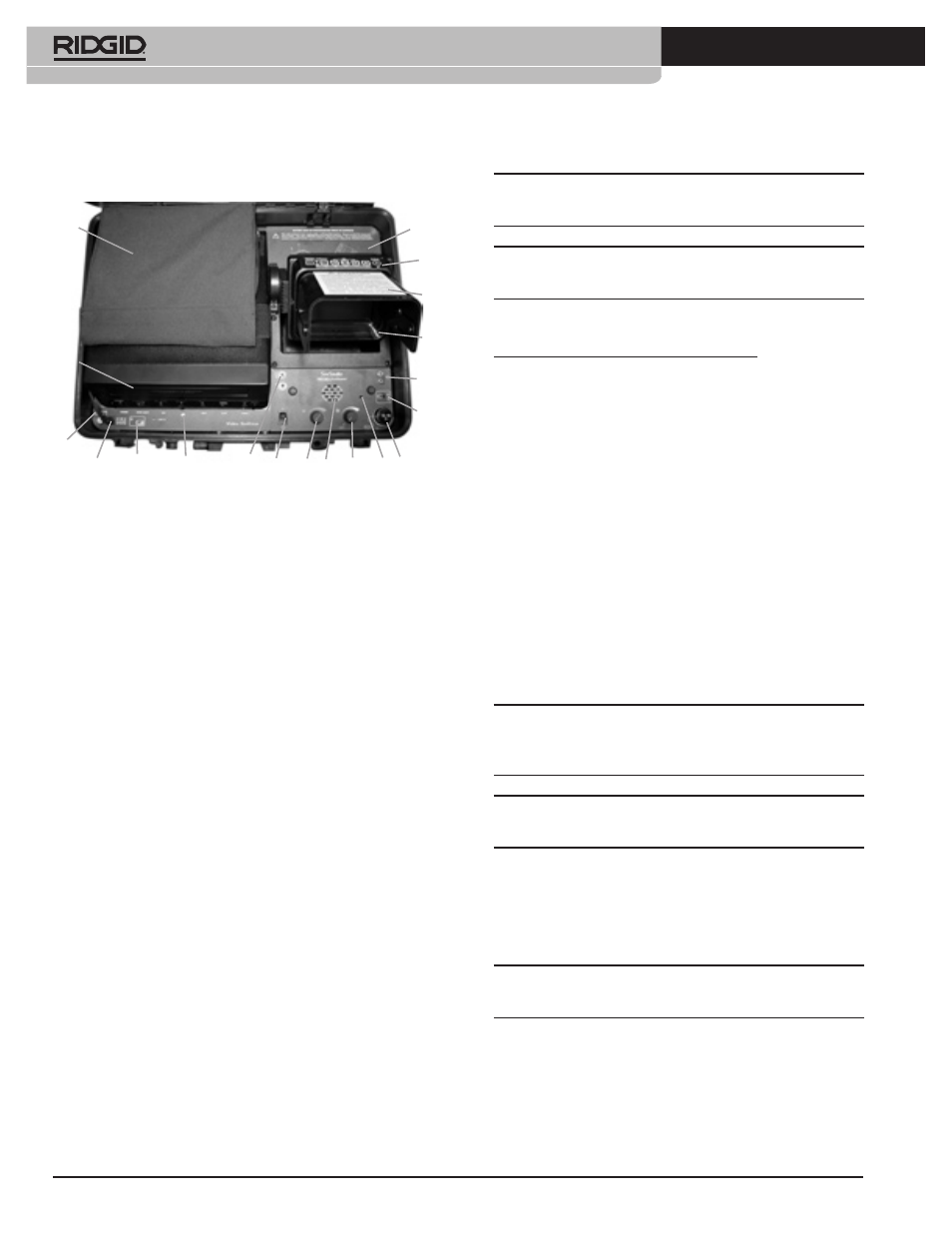

Součásti barevného videa Toolcase
1+2 Příkon proudu / přihrádka na příslušenství / Odnímací
přihrádka - 3 Schránka akumulátoru - 4 Klávesnice monitoru
/ řídicí rozhraní - 5 Svinovací sluneční clona - 6 Barevný
monitor LCD - 7 Konektor dálkového mikrofonu - 8 Přídavný
konektor - 9 Zabudovaný mikrofon - 10 Přípojka kabelu
systému SeeSnake - 11 Stmívač / knoflík vysílače - 12 Ovládání
hlasitosti / audio vypnuto - 13 Síťový vypínač - 14 konektor
LANC - 15 Externí konektor příkonu proudu - 16 Pojistka - 17
Kazetový videorekordér - 18 Kontrolka stavu akumulátoru -
19 Konektory zvukové stopy audio / video - 20 Reproduktor
Příprava systému k používání
Připojení akumulátoru
Z bezpečnostních důvodů je barevné video ToolCase
přepravováno s odpojeným akumulátorem. Před prvním
použitím jednotky musíte akumulátor připojit. Rovněž musíte
akumulátor odpojit před přepravou nebo dopravováním
letadlem.
Připojení akumulátoru:
• Vyšroubujte čtyři šrouby přidržující plastovou schránku
pod monitorem a schránku z panelu vyzvedněte.
• Z konců akumulátoru sejměte pryžové čepičky.
• Červený vodič připojte ke kladné (červené) svorce
akumulátoru a černý vodič k záporné (černé) svorce
akumulátoru.
• Pryžové čepičky opět nasaďte a akumulátor zasuňte
opatrně zpět, abyste nepřiskřípli vodiče.
• Ustavte zpět plastickou schránku a připevněte šrouby.
Nabíjení akumulátoru
Nabití akumulátoru je třeba před prvním použitím obnovit. Pro
nabití akumulátoru použijte silový vodič střídavého proudu
uvnitř schránky v horní části kazetového videorekordéru.
POZNÁMKA: Akumulátor, který byl při normálním používání
zcela vybit, se nabije přibližně za šest hodin.
VÝSTRAHA: Víčko MUSÍ být při nabíjení otevřené, aby unikly
potencionálně výbušné plyny.
Kontrolka stavu akumulátoru signalizuje stav akumulátoru:
Při provozu na interní proud z akumulátoru
Pomalé červené blikání: Jednotka je poháněna proudem
akumulátoru
Rychlé červené blikání: Akumulátor dochází
Téměř stále červená: Akumulátor je velmi vybitý, přepněte
na vnější zdroj proudu. Jednotka
nemusí správně pracovat.
Při připojení na vnější zdroj proudu
Oranžová: Akumulátor se nabíjí.
Zelená: Akumulátor je plně nabitý.
Červená: Akumulátor/problém připojení (když je
akumulátor správně připojený, mohlo dojít ke
skončení životnosti akumulátoru a musí být
vyměněn. Zavolejte svému prodejci zařízení
RIDGID, aby vám poskytl diagnostickou pomoc a
informaci o výměně akumulátoru.
POZNÁMKA: Jestliže červená LED se ihned po montáži
akumulátoru rozsvítí, ověřte si, zda jsou kontakty připojeny
správně.
POZOR! Nikdy barevné video ToolCase neuskladňujte s
vybitým akumulátorem. Akumulátor se může poškodit.
Napájení systému elektrickým proudem
Pro zapnutí barevného videa ToolCase vyzvedněte monitor z
klidové polohy a stiskněte síťový vypínač.
POZNÁMKA: Jednotka se nezapne, když monitor je v klidové
poloze.
Nahrávání: Viz též oddíl o kazetovém videorekodéru MON.
1+2
17
19 13 12 20 11 9 10
8
7
6
5
4
3
14 18 15
16
