中文

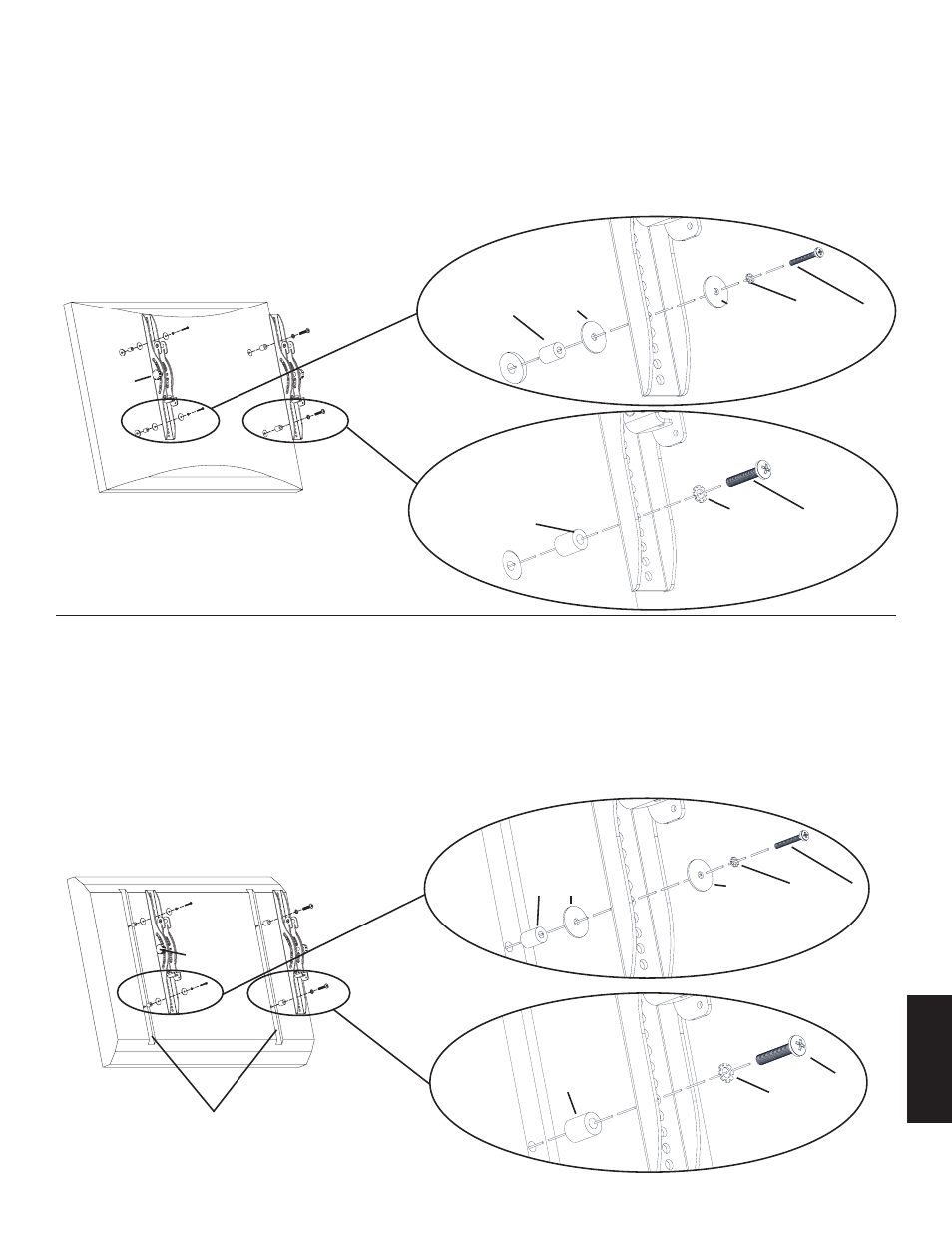

步骤 9：将显示器架安装到曲背面电视机上
如果您的电视机背面是弯的，并且需要用 M4 或 M5 直径的螺钉，将 M4 x 30 (w) 或 M5 x 30 (y) 螺钉穿过合适的锁
紧垫圈 (ee, ff)、M4/M5 垫圈 (dd)、显示器架 (k, l)、M4/M5 垫圈、M4/M5 间隔块 (ii) 后旋入电视机中（如图 9 的
详细视图 A 所示）。如果您确定您的电视机需要用 M6 或 M8 直径的螺钉，则将 M6 x 35 (aa) 或 M8 x 40 (cc) 螺钉
穿过合适的锁紧垫圈 (gg, hh)、显示器架、M6/M8 间隔块 (jj) 后旋入电视机中（如图 9 的详细视图 B 所示）。显
示器架必须垂直安装，并尽可能离电视机的中心近一些。显示器架正确连到电视机上后，将旋钮轻轻旋紧。
详细视图 A
图 9
ii dd dd ee, ff w, y
电视机
旋钮
详细视图 B
jj gg, hh aa,cc
步骤 10：
如果您的电视机的螺孔是凹进去的，并且需要用 M4 或 M5 直径的螺钉，将 M4 x 30 (w) 或 M5 x 30 (y) 螺钉穿过
合适的锁紧垫圈 (ee, ff)、M4/M5 垫圈 (dd)、显示器架 (k, l)、M4/M5 垫圈、M4/M5 间隔块 (ii) 后旋入电视机中（
如图 10 的详细视图 A 所示）。如果您确定您的电视机需要用 M6 或 M8 直径的螺钉，则将 M6 x 35 (aa) 或 M8 x
40 (cc) 螺钉穿过合适的锁紧垫圈 (gg, hh)、显示器架、M6/M8 间隔块 (jj) 后旋入电视机中（如图 10 的详细视图 B
所示）。显示器架必须垂直安装，并尽可能离电视机的中心近一些。显示器架正确连到电视机上后，将旋钮轻轻
旋紧。
详细视图 A
电视机
图 10
ii dd dd ee, ff w, y
旋钮
详细视图 B
电视机
jj aa, cc
gg, hh
凹进去的区域
