手順 9：裏面に丸みのあるテレビにモニター取り付け金具を取り付ける
テレビの裏面に丸みがあり、M4 か M5 径のボルトが必要な場合は、 図 9 の詳細図 A のように、M4 x 30 (w) また
は M5 x 30 (y) ボルトを、 適切なロックワッシャー (ee、ff)、 M4/M5 ワッシャー (dd)、 モニター取り付け金具 (k、
l)、M4/M5 ワッシャー、M4/M5 スペーサー (ii) に通して、テレビに差し込みます。 ご使用のテレビに M6 か M8 径の
ボルトが必要な場合は、図 9 の詳細図 B のように、M6 x 35 (aa) または M8 x 40 (cc) ボルトを、適切なロックワ
ッシャー (gg、hh)、モニター取り付け金具、M6/M8 スペーサー (jj) に通して、TV に差し込みます。 モニター取り付け
金具は、テレビのできるだけ中央に近い位置に垂直に設置します。モニター取り付け金具をテレビに正しく接続したら、
モニター取り付け金具のノブを軽く締めておきます。

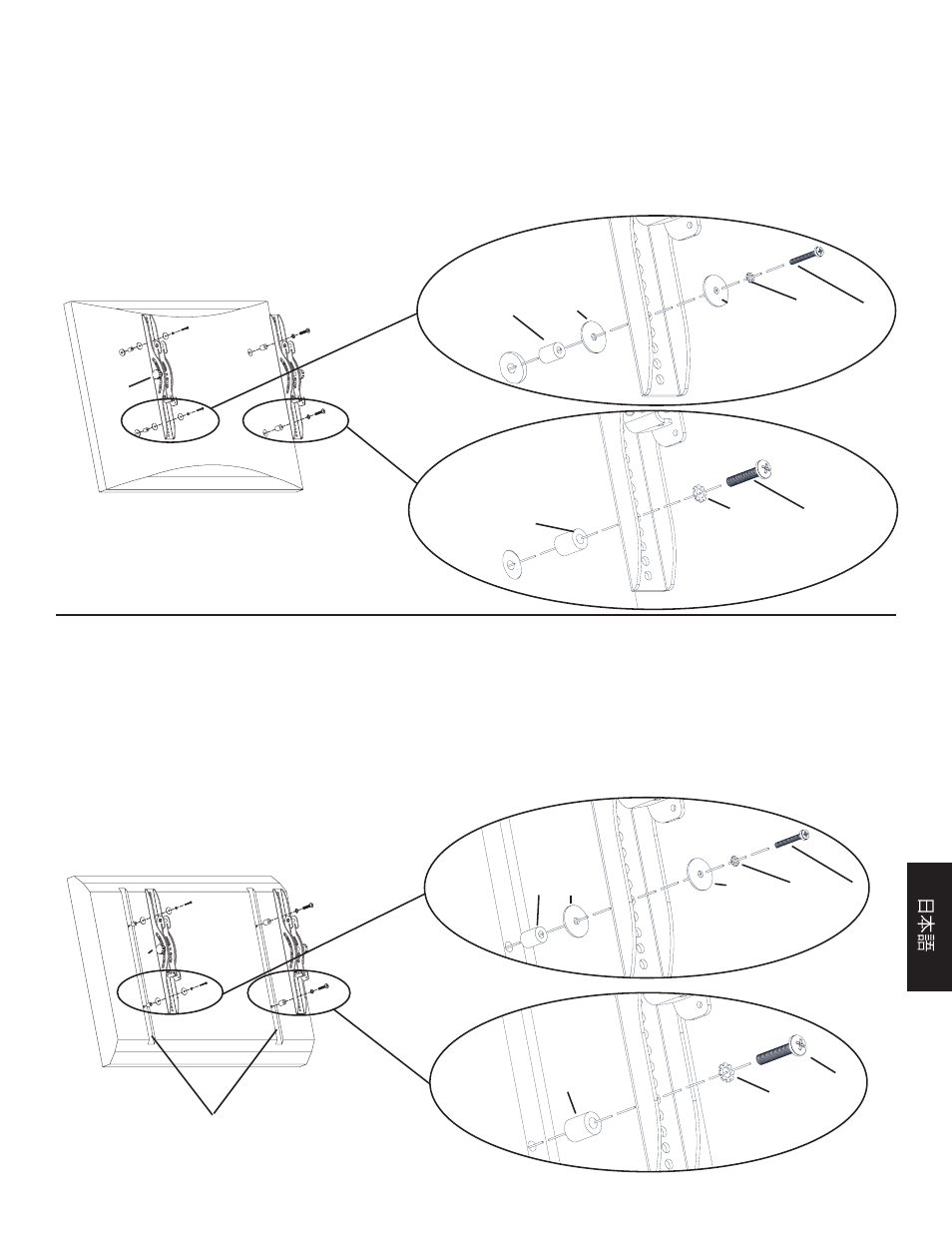

詳細図 A
図 9
ii dd dd ee, ff w, y
テレビ
ノブ
詳細図 B
jj gg, hh aa,cc
手順 10：
テレビの奥まったところにねじ込みインサートがあり、M4 か M5 径のボルトが必要な場合は、 図 10 の詳細図 A の
ように、M4 x 30 (w) または M5 x 30 (y) ボルトを、適切なロックワッシャー (ee、ff)、 M4/M5 ワッシャー (dd)、 モ
ニター取り付け金具 (k、l)、M4/M5 ワッシャー、M4/M5 スペーサー (ii) に通して、テレビに差し込みます。 ご使用の
テレビに M6 か M8 径のボルトが必要な場合は、図 10 の詳細図 B のように、M6 x 35 (aa) または M8 x 40 (cc)
ボルトを、適切なロックワッシャー (gg、hh)、モニター取り付け金具、M6/M8 スペーサー (jj)に通して、TV に差し込
みます。 モニター取り付け金具は、テレビのできるだけ中央に近い位置に垂直に設置します。モニター取り付け金具を
テレビに正しく接続したら、モニター取り付け金具のノブを軽く締めておきます。
詳細図 A
テレビ
図 10
ii dd dd ee, ff w, y
ノブ
詳細図 B
テレビ
jj aa, cc
gg, hh
奥まった場所
