Fase 11: per sollevare il televisore possono essere necessarie due persone!

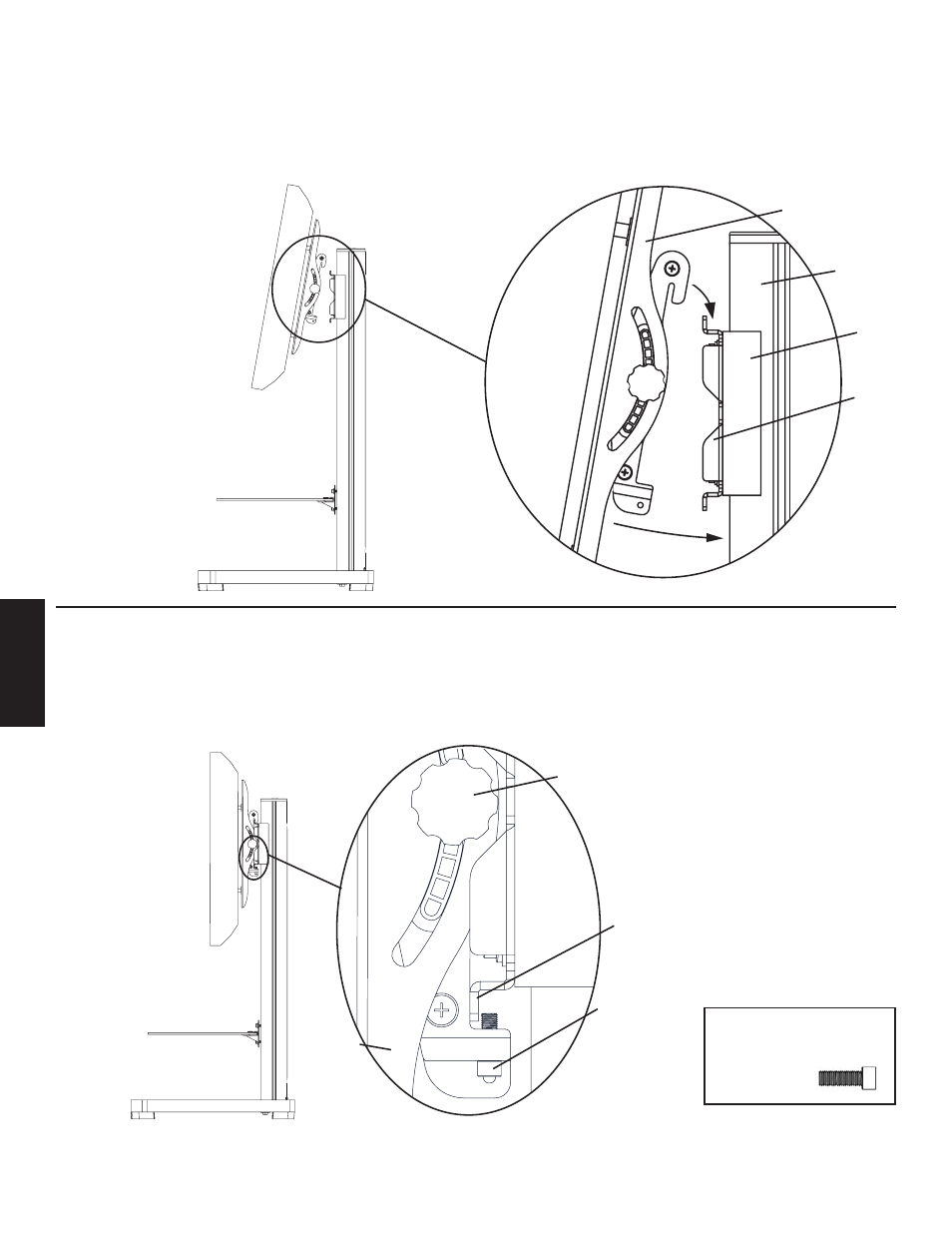

Per appendere la TV sulla staffa per parete (c) agganciare innanzitutto le staffe per monitor (k, l) sulla parte superiore
della staffa per parete, quindi consentire alla parte inferiore delle staffe per monitor di ruotare verso l’interno sotto la parte
inferiore della staffa per parete come mostrato nella vista dettagliata della Figura 11.
Figura 11 Vista dettagliata
k, l
d
TV
i
c
Fase 12:
Inserire i bulloni di sicurezza (kk) nei fori filettati nella parte inferiore delle staffe per monitor (k, l) e serrarli con la chiave
a brugola (ll) in modo che siano inseriti dietro la linguetta inferiore sulla staffa per parete (c) come mostrato nella vista
dettagliata della Figura 12. Infine allentare le manopole sulle staffe per monitor: a questo punto si è liberi di regolare il nuovo
televisore a pannello piatto.
Vista dettagliata
Figura 12
Manopola
Linguetta inferiore sulla
staffa per parete
kk
k,l
Minuteria metallica
necessaria per la fase 12
(2) Bulloni di
sicurezza
