手順 5：

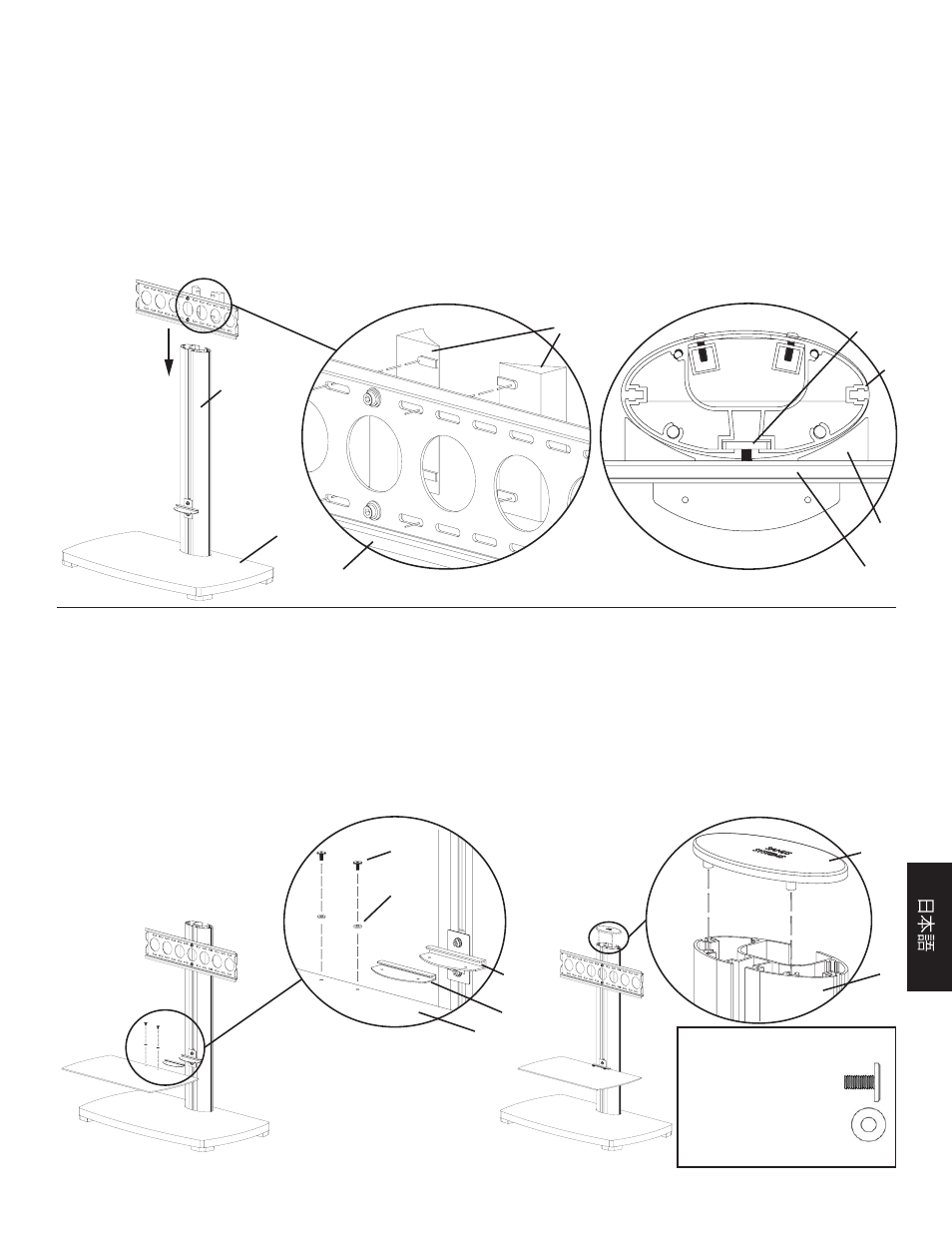

壁面取り付け金具スぺーサー (i) を壁面用取り付け金具 (c) に取り付けます。図 5 の詳細図のように、壁面取り付け
金具スぺーサーについているプラスチックのタブを壁面取り付け金具の適切な楕円の穴にはめ込みます。壁面取り付
け金具の組み立て部品をピラー (d) に沿ってスライドさせる際に、壁面取り付け金具スぺーサーが外れないように注
意します。図 5 の上面図のように、壁面プレート (f) がピラーの溝 にきちんとはまっていることを確認します。壁面取り
付け金具の組み立て部品の位置を決めたら、アレンキー (ll) を使って M8 アレンボルト (q) を締め、壁面取り付け金具
の組み立て部品をピラーに固定します。
注意：M8 アレンボルトがしっかりと固定されていることを確認してください！
図 5
詳細図
上面図
i
f
d
d
a
i
c
c
手順 6：
ガラス棚用ワッシャー (h) を ガラス棚 (b) に差し込みます。ガラス棚用ワッシャーの穴とガラス棚の穴がぴったり重
なっていることを確認してください。続いて、ガラス棚とガラス棚用ワッシャーを棚取り付け金具 (g) にはめ込みます。
1/4-20 アレンボルト (t) を、プラスチックワッシャー (u)、ガラス棚、ガラス棚用ワッシャーに通して、棚取り付け金具
に差し込みます。1/4-20 アレンボルトを締めつけて、ガラス棚を棚取り付け金具にしっかりと固定します。詳しくは、図
6a および詳細図 A をご覧ください。 次に、ピラー (d) の上端にトップキャップ (j) をかぶせます。図 6b の詳細図 B
のように、トップキャップの下側にあるプラスチックの 2 つのダボを、ピラー上面の対応する位置に合わせます。トップ
キャップを強く押し込み、きちんとはまっていることを確認します。
詳細図 A
詳細図 B
t
j
u
図 6a
図 6b
g
d
h
b
注意：ガラス棚の最大積載量は 22.7 Kg (50 lbs) です。
手順 6 に必要な金具
(2) 1/4-20 アレンボルト
(2) プラスチックワッシャー
