手順 7: ボルトをバックパネルに取り付ける前に、テレビのコンセントが抜いてあることを必ず確認してください!
注意しながら手でボルトをテレビに差し込んで締めます。電気抵抗を感じたら、すぐにボルトを離してください!ご使
用のテレビに適した金具がお手元にない場合は、お近くの工具店にお問い合わせいただくか、Sanus Systems ま
でご連絡ください。
フラットパネルテレビの背面にあるねじ込みインサートの位置を確認し、同梱のボルト (v、w、x、y、z、aa、bb、cc) の中
から直径が適合するものを選びます。各直径のボルトを試してみる場合は、注意しながらボルトを手でテレビに差し込
み、直径が適合するものを見つけます。次に、必要なボルトの適正な長さを選定します。テレビの背面が平らな場合は、
短めのボルトを選び、スぺーサーは使用しません。フラットパネルテレビの中には背面に丸みがあり、ネジ込みインサー
トが奥まったところにあるものもあります。このようなテレビには、長めのボルトを選び、またテレビとモニター取り付け
金具 (k、l) との間にスペーサー (ii,jj) を使用します。適切なボルトを選んだら、以下の図説を参照して、モニター取り付
け金具をテレビに取り付けるために必要な金具を確認します。各ボルトにはロックワッシャー (ee、ff、gg、hh) が必要
です。テレビにモニター取り付け金具を取り付ける場合、以下に記載されている部品がそれぞれ 4 つずつ必要です。テ
レビの背面が平らな場合は、手順 8 の設置についての説明をご覧ください。テレビの背面に丸みのある場合は、手順 9
をご覧ください。また、テレビの背面の奥まったところにねじ込みインサートがある場合は、手順 10 をご覧ください。

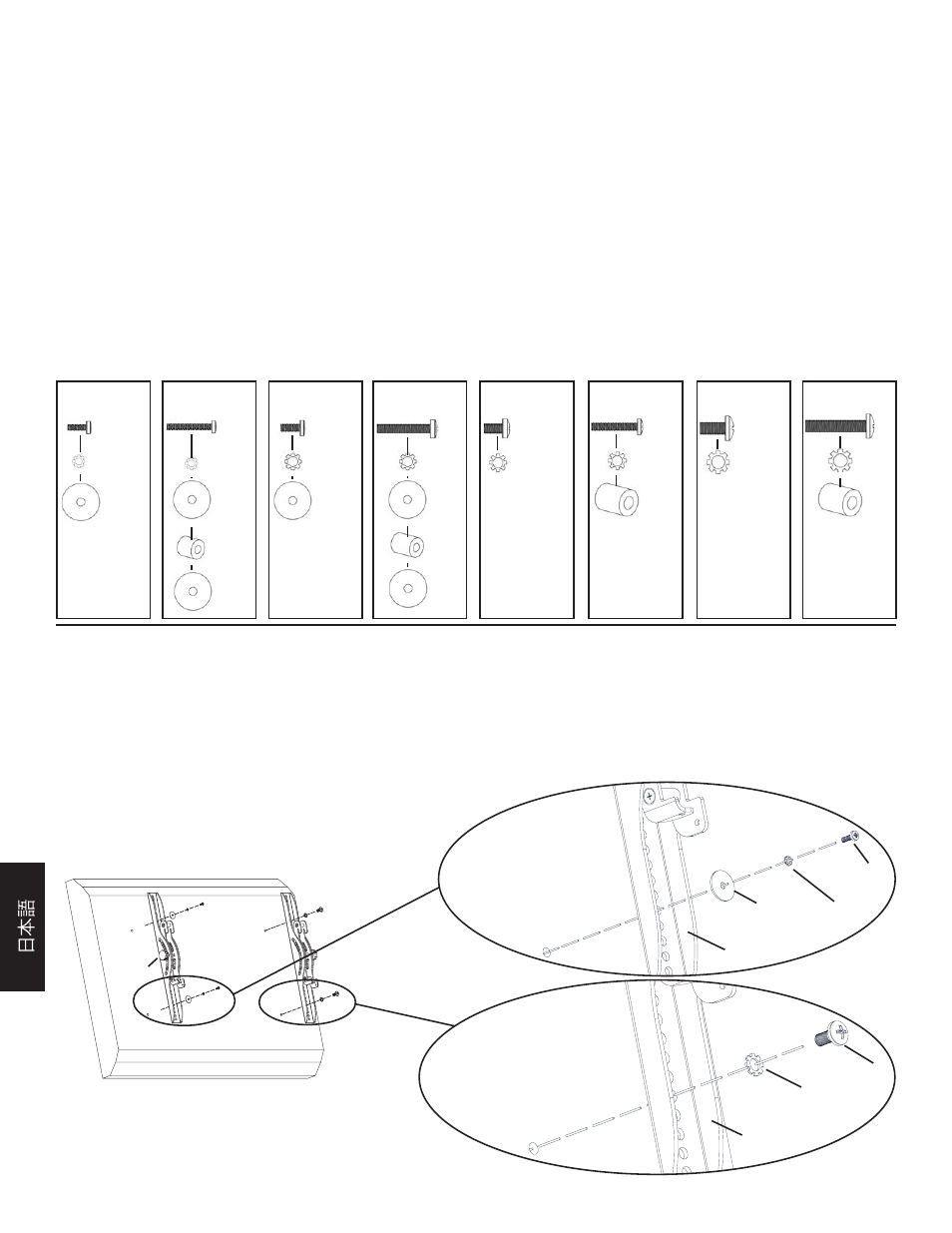

金具についての図説:
v
w
x
y
z
aa
bb
cc
ee
ee
ff
ff
gg
gg
hh
hh
dd
dd
dd
dd
jj
jj
ii
ii
dd
dd
手順 8:裏面が平らなテレビにモニター取り付け金具を取り付ける
背面が平らなテレビには、M4 か M5 径のボルトが必要です。 M4 x 12 (v) または M5 x 12 (x) ボルトを、 適切な
ロックワッシャー (ee、ff)、 M4/M5 ワッシャー (dd)、モニター取り付け金具 (k、l) に通してから、TV に差し込みます。
詳しくは、図 8 の詳細図 A をご覧ください。ご使用のテレビに M6 か M8 径のボルトが必要な場合は、M6 x 12 (z)
または M8 x 16 (bb) ボルトを、適切なロックワッシャー (gg、hh) に通してから、モニター取り付け金具に通し、TV
に差し込みます。 詳しくは、図 8 の詳細図 B をご覧ください。モニター取り付け金具は、テレビのできるだけ中央に近
い位置に垂直に設置します。モニター取り付け金具をテレビに正しく接続したら、モニター取り付け金具のノブを軽く
締めておきます。
図 8
詳細図 A
v, x
テレビ
dd ee, ff
k, l
ノブ
詳細図 B
z, bb
gg, hh
テレビ
k, l
M4 x 30
M4 x 12
M8 x 40
M8 x 16
M6 x 35
M6 x 12
M5 x 30
M5 x 12
