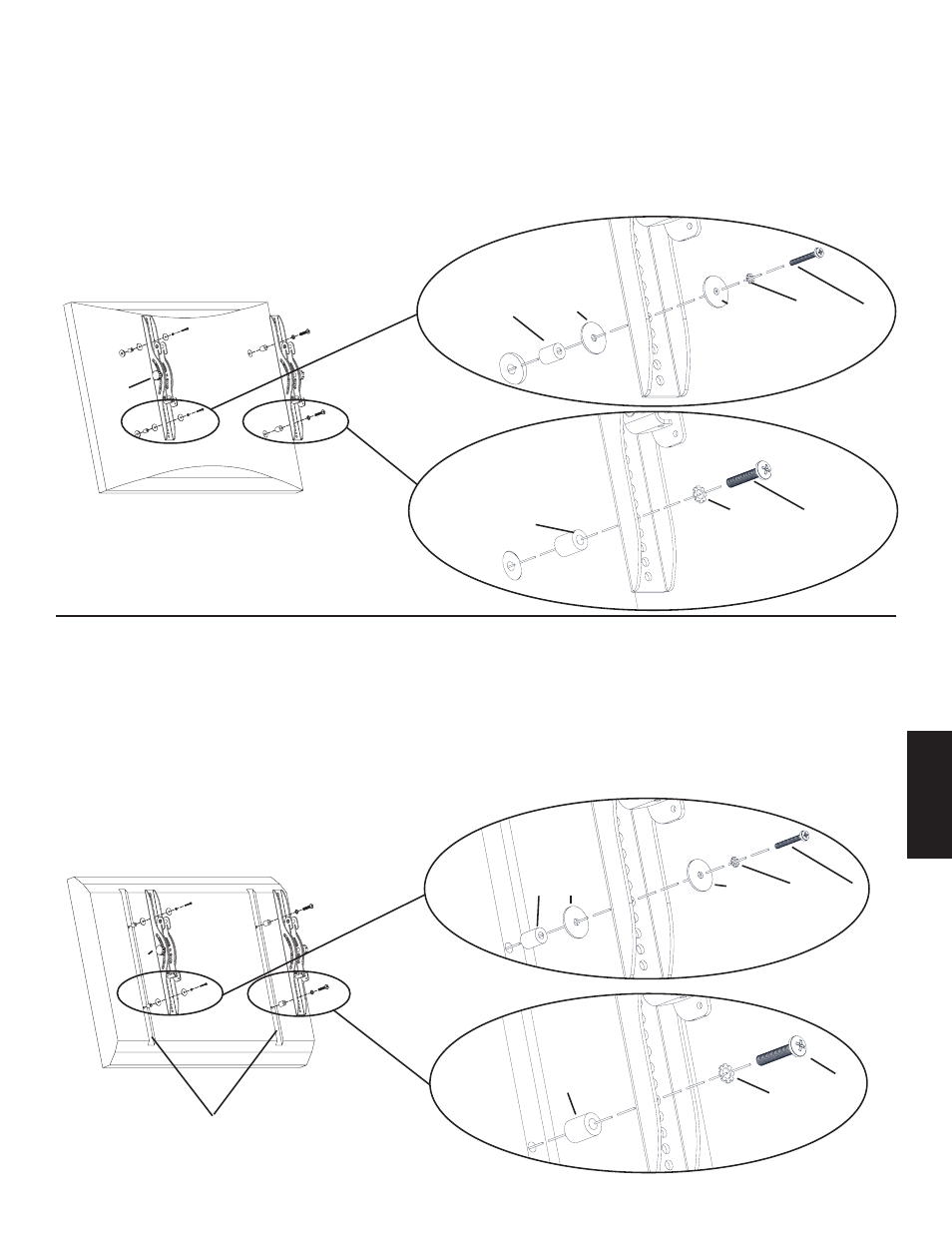

Шаг 9: Прикрепление крепежных скоб к телевизору с искривленной задней панелью
Если задняя панель телевизора искривлена, и к ней подходят винты M4 или M5, прикрепите крепежные
скобы для монитора (k, l) с помощью винтов M4 x 30 (w) или M5 x 30 (y) через соответствующие стонорные
шайбы (ee, ff), шайбы M4/M5 (dd), шайбы M4/M5, и распорки M4/M5 (ii), как показано на увеличенном
изображении А к рисунку 9. Если к телевизору подходят винты M6 или M8, используйте для прикрепления
скоб для монитора винты M6 x 35 (aa) или M8 x 40 (cc) с соответствующими стонорными шайбами (gg, hh) и
распорками (jj), как показано на увеличенном изображении В к рисунку 9. Крепежные скобы для монитора
следует разместить вертикально, как можно ближе к середине телевизора. Присоединив к телевизору
крепежные скобы, несильно затяните винты.
Увеличенное
Рисунок 9 изображение А
ii dd dd ee, ff w, y
Телевизор
Ручка
Увеличенное
изображение В
jj gg, hh aa,cc
Шаг 10:
Если в заднюю панель телевизора утоплены вставки с резьбой, и к ним подходят винты M4 или M5,
прикрепите скобы (k, l) к монитору с помощью винтов M4 x 30 (w) или M5 x 30 (y) через соответствующие
стонорные шайбы (ee, ff), шайбы M4/M5 (dd), шайбы M4/M5, распорки M4/M5 (ii), как показано на
увеличенном изображении А к рисунку 10. Если к телевизору подходят винты M6 или M8, используйте для
прикрепления скоб для монитора винты M6 x 35 (aa) или M8 x 40 (cc) с соответствующими стонорными
шайбами (gg, hh) и распорками (jj), как показано на увеличенном изображении В к рисунку 10. Крепежные
скобы для монитора следует разместить вертикально, как можно ближе к середине телевизора. Присоединив
к телевизору крепежные скобы, несильно затяните фиксирующие ручки.
Увеличенное
изображение А
Телевизор
Рисунок 10
ii dd dd ee, ff w, y
Ручка
Увеличенное
изображение В
Телевизор
jj aa, cc
gg, hh
Утопленный участок
