Page 25
DEUTSCH

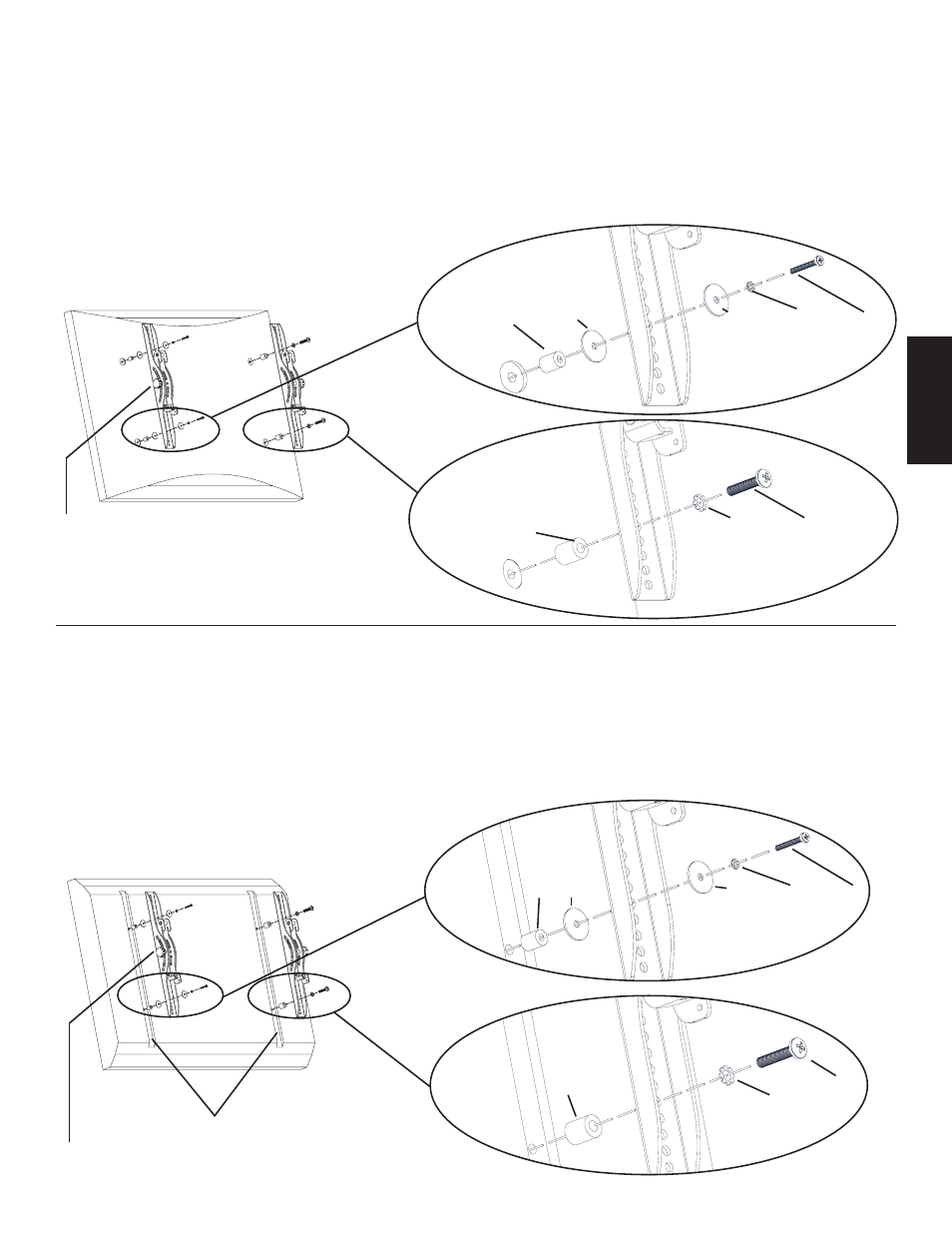

Schritt 9: Monitorklammern an einem Fernseher mit gekrümmter Rückseite befestigen.
Besitzt der Fernseher eine gekrümmte Rückseite und benötigt er entweder eine Schraube M4 oder M5, eine Schraube
M4 x 30 (w) oder M5 x 30 (y) durch die entsprechende Sicherungsscheibe (ee, ff), eine Unterlegscheibe M4/M5 (dd), die
Monitorklammer (k, l), eine Unterlegscheibe M4/M5 (dd) und ein Distanzstück M4/M5 (ii) stecken und in den Fernseher
wie in Detailansicht A von Abbildung 9 eindrehen. Ist für den Fernseher eine Schraube M6 oder M8 erforderlich, eine
Schraube M6 x 35 (aa) oder M8 x 40 (cc) durch die entsprechende Sicherungsscheibe (gg, hh), die Monitorklammer und das
Distanzstück M6/M8 (jj) in den Fernseher wie in Detailansicht B von Abbildung 9 eindrehen. Die Monitorklammern müssen
möglichst vertikal und zentriert zum Fernseher stehen. Die Rändelschrauben der Monitorklammern leicht festziehen, sobald
sie ordnungsgemäß mit dem Fernseher verbunden sind.
Detailansicht A
Abbildung 9
ii
dd
dd ee, ff
w, y
Fernseher
Detailansicht B
Rändelschraube
jj
gg, hh aa, cc
Schritt 10:
Besitzt der Fernseher Aussparungen für Gewindeeinsätze und benötigt er entweder eine Schraube M4 oder M5, eine Schraube
M4 x 30 (w) oder M5 x 30 (y) durch die entsprechende Sicherungsscheibe (ee, ff), eine Unterlegscheibe M4/M5 (dd), die
Monitorklammer (k, l), eine Unterlegscheibe M4/M5 (dd) und ein Distanzstück M4/M5 (ii) stecken und in den Fernseher
wie in Detailansicht A von Abbildung 10 eindrehen. Ist für den Fernseher eine Schraube M6 oder M8 erforderlich, eine
Schraube M6 x 35 (aa) oder M8 x 40 (cc) durch die entsprechende Sicherungsscheibe (gg, hh), die Monitorklammer und
das Distanzstück M6/M8 (jj) in den Fernseher wie in Detailansicht B von Abbildung 10 eindrehen. Die Monitorklammern
müssen möglichst vertikal und zentriert zum Fernseher stehen. Die Rändelschrauben der Monitorklammern leicht festziehen,
sobald sie ordnungsgemäß mit dem Fernseher verbunden sind.
Detailansicht A
Fernseher
Abbildung 10
ii dd
dd ee, ff w, y
Detailansicht B
Fernseher
jj
aa, cc
gg, hh
Bereich mit Aussparung
Rändelschraube
