DEUTSCH
Benötigtes Zubehör für Schritt 12
(2) Sicherungsschrauben
Schritt 11: Zum Anheben des Fernsehers können zwei Personen erforderlich sein!

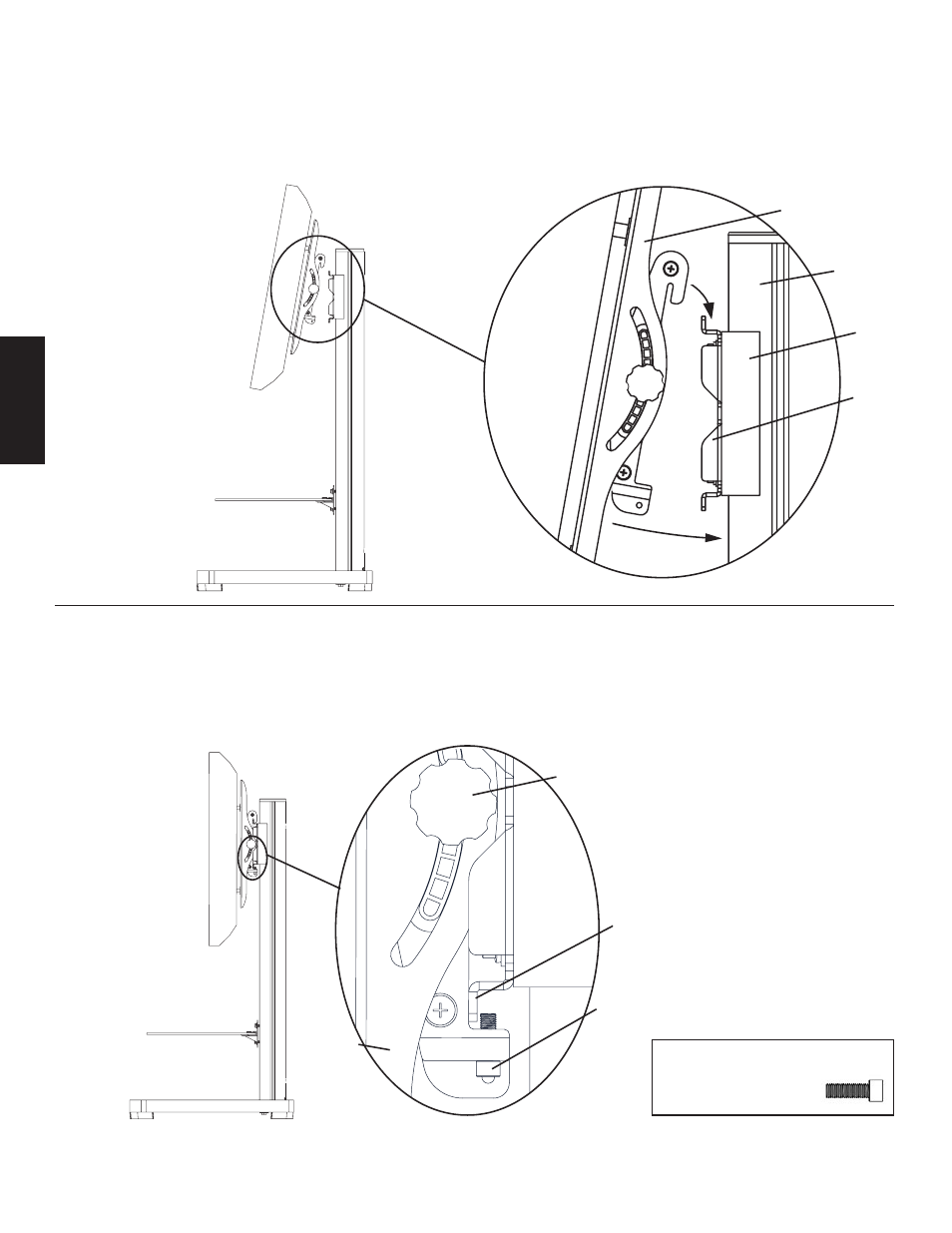

Um den Fernseher auf die Wandhalterung (c) zu hängen, zunächst die Monitorklammern (k, l) an der Oberseite der
Wandhalterung auflegen, dann die Unterseite der Monitorklammern unter der Wandhalterung wie in der Detailansicht von
Abbildung 11 eindrehen.
Abbildung 11 Detailansicht
k, l
d
Fernseher
i
c
Schritt 12:
Die Sicherungsschrauben (kk) in die Gewindelöcher an der Unterseite der Monitorklammern (k, l) eindrehen und mit
dem Inbusschlüssel (ll) festziehen, so dass sie hinter der unteren Nase der Wandhalterung (c) wie in der Detailansicht von
Abbildung 12 sitzen. Zum Schluss der Rändelschrauben die Monitorklammern lockern und den neuen Flachbildfernseher
nach Belieben einstellen.
Abbildung 12 Detailansicht
Rändelschraube
Untere Nase der
Wandhalterung
kk
k, l
