Hama PFFPb User Manual
Page 61

中文

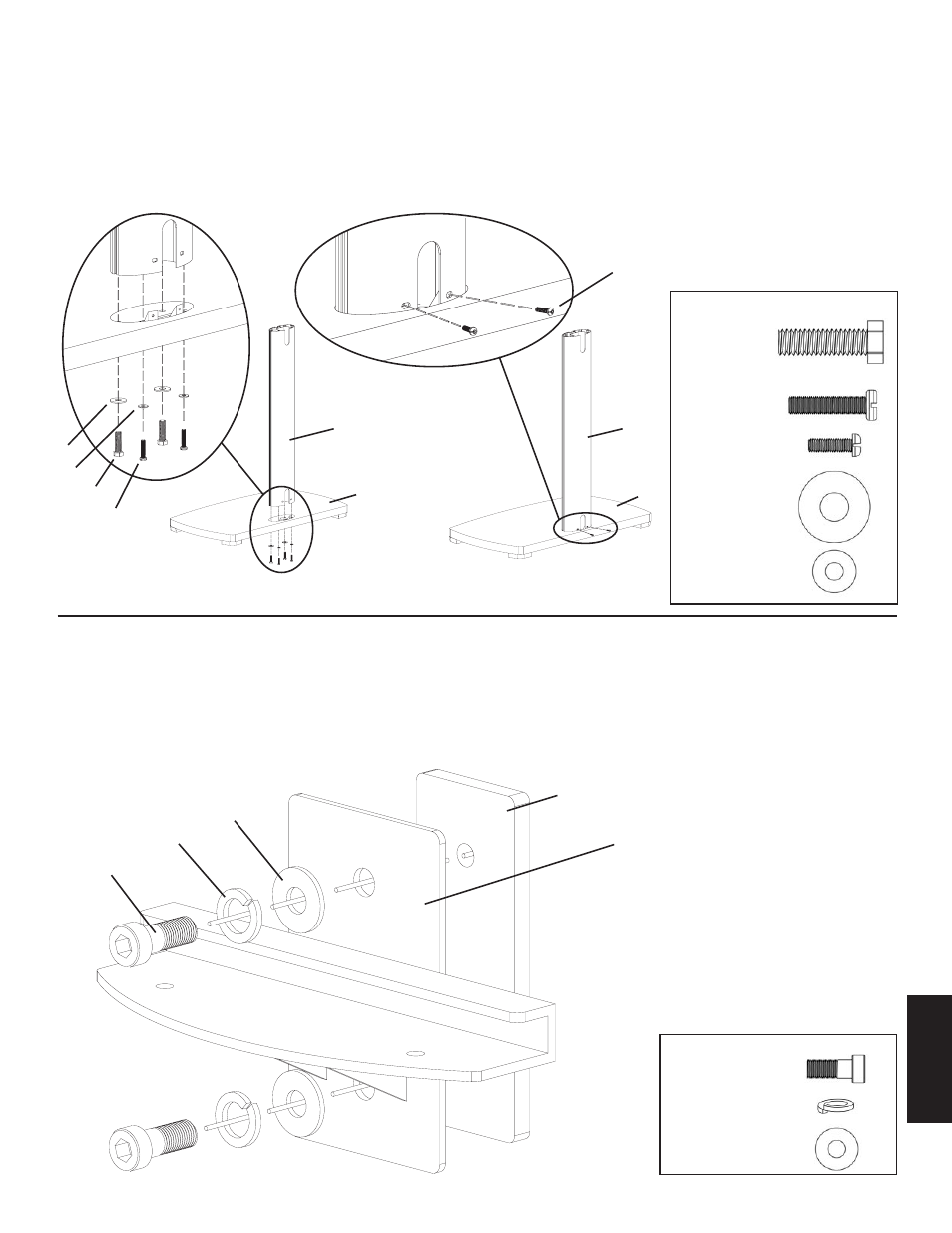

步骤 1:
将立柱 (d) 安装到基座 (a) 上,将每个 M12 x 40 螺钉 (m) 穿入 M12 垫圈 (n),将每个 M8 x 35 螺钉穿入 M8 垫圈
(s)。然后将每个螺钉穿过基座向上旋入立柱(如图 1a 所示)。M12 x 40 螺钉旋入立柱的前面两个孔中,而 M8
x 35 螺钉旋入立柱背面的两个孔中。用扳手将 M12 x 40 螺钉旋紧,用 菲利普 螺丝刀将 M8 x 35 螺钉旋紧。然
后将两枚 M6 x 20 螺钉 (p) 插入立柱背面的孔中(如图 1b 所示)。用 菲利普 螺丝刀旋紧 M6 x 20 螺钉。
详细视图 A
详细视图 B
p
d
d
n
s
m
a
a
o
图 1a
图 1b
步骤 2:
将 M8 艾伦螺钉 (q) 穿过弹簧垫圈 (r)、M8 垫圈 (s)、搁板托架 (g),然后旋入搁板金属片 (e)。有关这些零件的正
确装配请参见图 2。使用内六角扳手 (ll) 将 M8 艾伦螺钉松松地旋入搁板金属片。在搁板托架和搁板金属片间留
出约 0.3 厘米(1/8 英寸 )的空隙,供步骤 4 使用。
图 2
e
s
r
g
q
步骤 1 需要的五金件
(2) M12 x 40
(2) M8 x 35
(2) M6 x 20
(2) M12 垫圈
(2) M8 垫圈
步骤 2 需要的五金件
(2) M8 艾伦螺钉
(2) 弹簧垫圈
(2) M8 垫圈
