手順 1 に必要な金具
(2) M12 x 40
(2) M8 x 35
(2) M6 x 20
(2) M12
ワッシャー
(2) M8 ワッシャー
手順 2 に必要な金具
(2) M8 アレンボルト
(2) スプリングワッシャー
(2) M8 ワッシャー

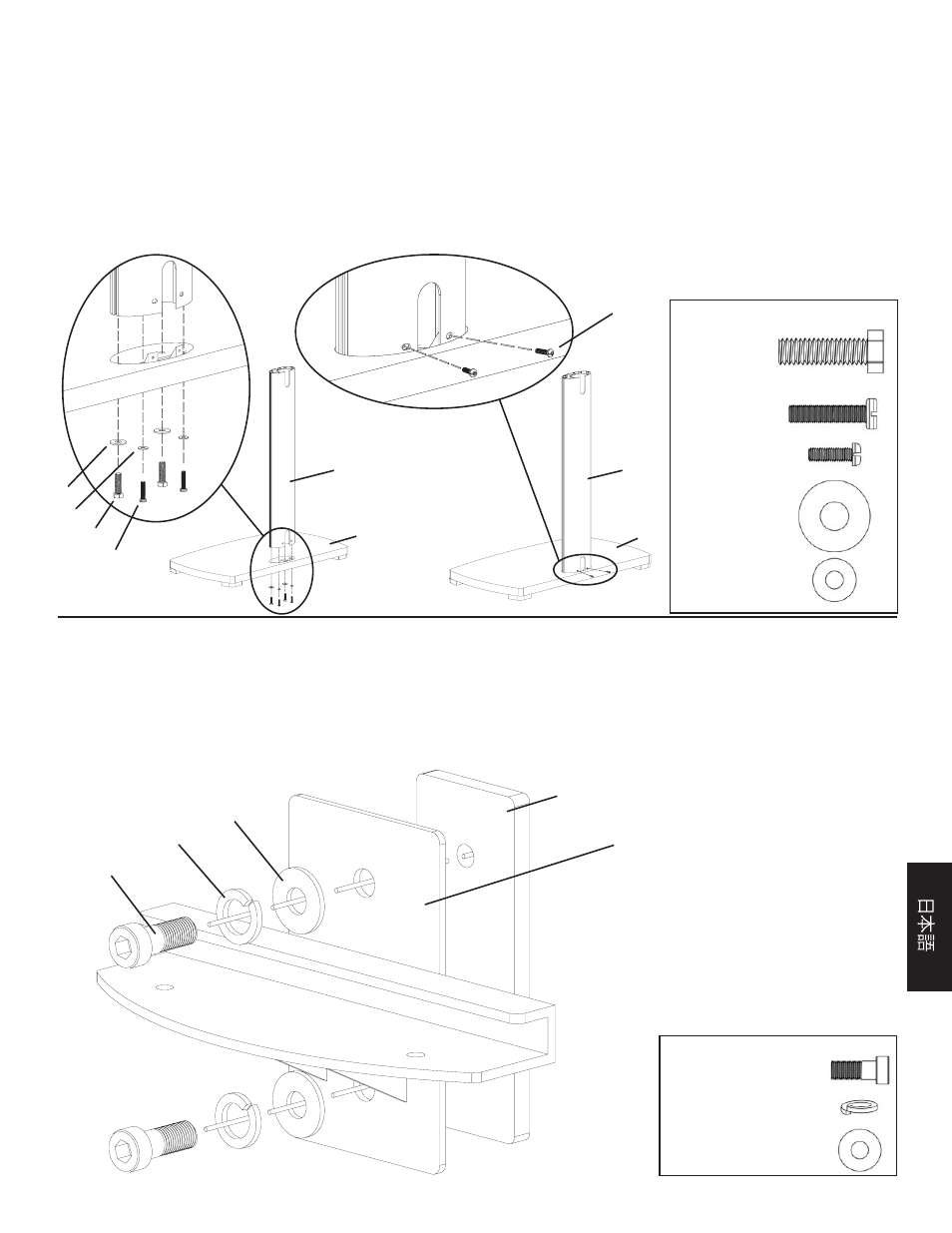

手順 1：
M12 x 40 ボルト (m) は各 M12 ワッシャー (n) に、M8 x 35 ボルトは各 M8 ワッシャー (n) に通して、ピラー (d)
をベース (a) に設置します。次に、図 １a のように、各ボルトをベースの底面から上向きに通して、ピラーに差し込みま
す。M12 x 40 ボルトはピラーの前方にある 2 つの穴に通し、M8 x 35 ボルトはピラーの後方にある 2 つの穴に通
します。レンチで M12 x 40 ボルトを締めつけ、プラスドライバーで M8 x 35 ボルトを締めつけます。続いて、図 １ｂ
のように、M6 x 20 ボルト (p) 2 つをピラーの背面にある穴に挿入します。 M6 x 20 ボルトをプラスドライバーで締
めつけます。
詳細図 A
詳細図 B
p
d
d
n
s
m
a
a
o
図 1a
図 1b
手順 2：
M8 アレンボルト (q) を、スプリングワッシャー (r)、M8 ワッシャー (s)、棚取り付け金具 (g) に通して、棚プレート (e)
に差し込みます。これらの部品の正しい取り付け方については、図 2 をご覧ください。棚プレートに差し込んだ M8 ア
レンボルトをアレンキー (ll) を使ってゆるく締めておきます。手順 4 のために、棚取り付け金具と棚プレートの間に
0.3 cm (1/8インチ) 程度の隙間を空けておきます。
図 2
e
s
r
g
q
