Крепежные изделия для шага 3
Винт шестигранный
М8 – 2 шт.
Шайба
пружинная – 2 шт.
Шайба М8 – 2 шт.
Шаг 3:
Завинтите шестигранный винт M8 (q) через пружинную шайбу (r) и шайбу M8 (s), через среднее отверстие
в кронштейне для телевизора (c) в крепежную пластину для телевизора (f), как показано на рисунке 3.
Несильно затяните шестигранный винт M8 в крепежной пластине для телевизора с помощью торцового
ключа (ll). Между кронштейном для телевизора и крепежной пластиной для телевизора следует оставить
зазор шириной 0,3 cм (1/8”) для выполнения шага 5.

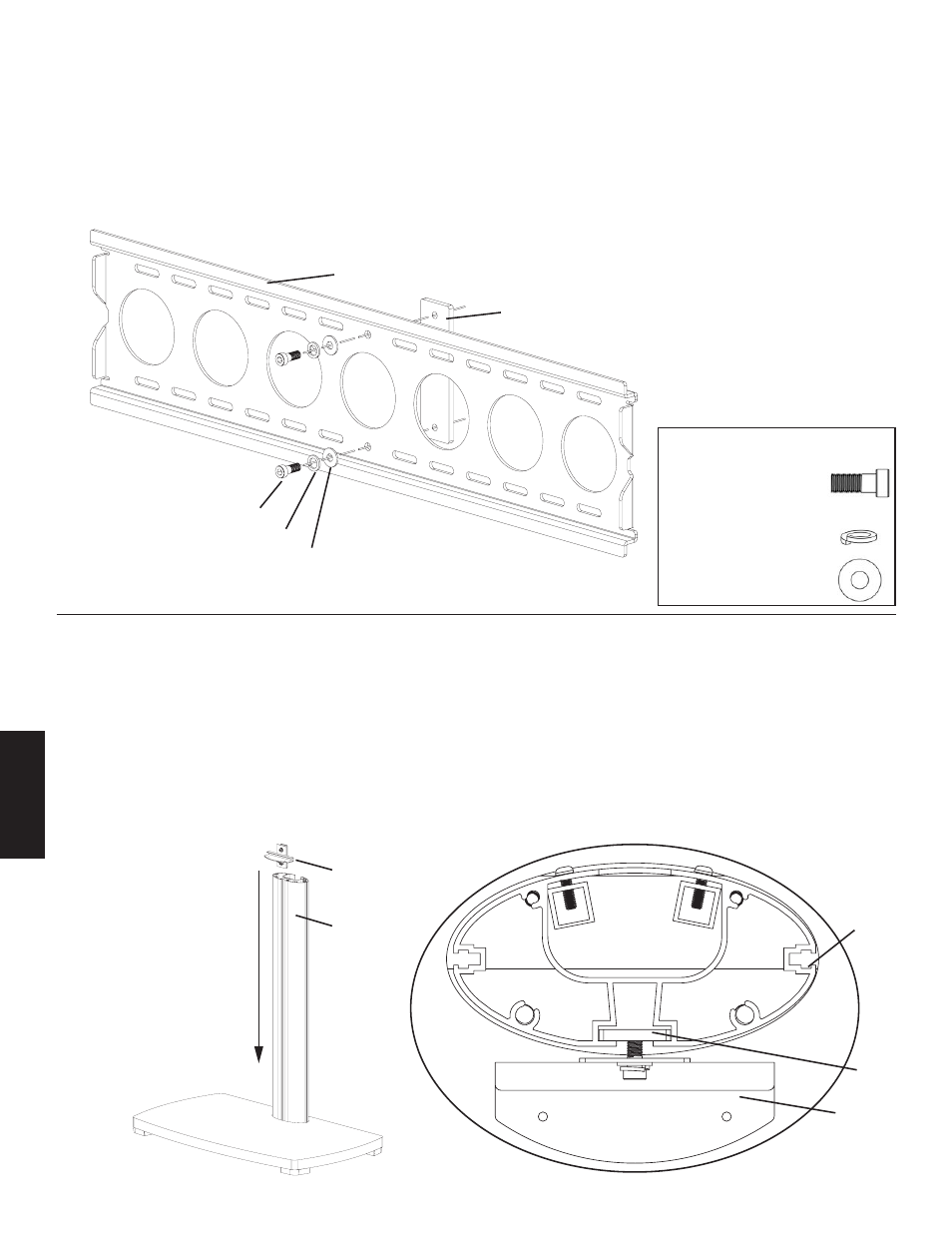

Рисунок 3
c
f
q
r
s
Шаг 4:
Опустите собранный кронштейн для полки по стойке (d) на нужную высоту. Крепежная пластина для полки
(e) должна войти в паз на стойке. Установка кронштейна для полки показана на рисунке 4 (вид сверху).
Установив кронштейн для полки, зафиксируйте его, затянув шестигранные винты M8 (q) с помощью
торцового ключа (ll).
Примечание: Шестигранные винты M8 должны быть максимально затянуты!
Рисунок 4 Вид сверху
Блок кронштейна
для полки
d d
e
g
