PYCCKO

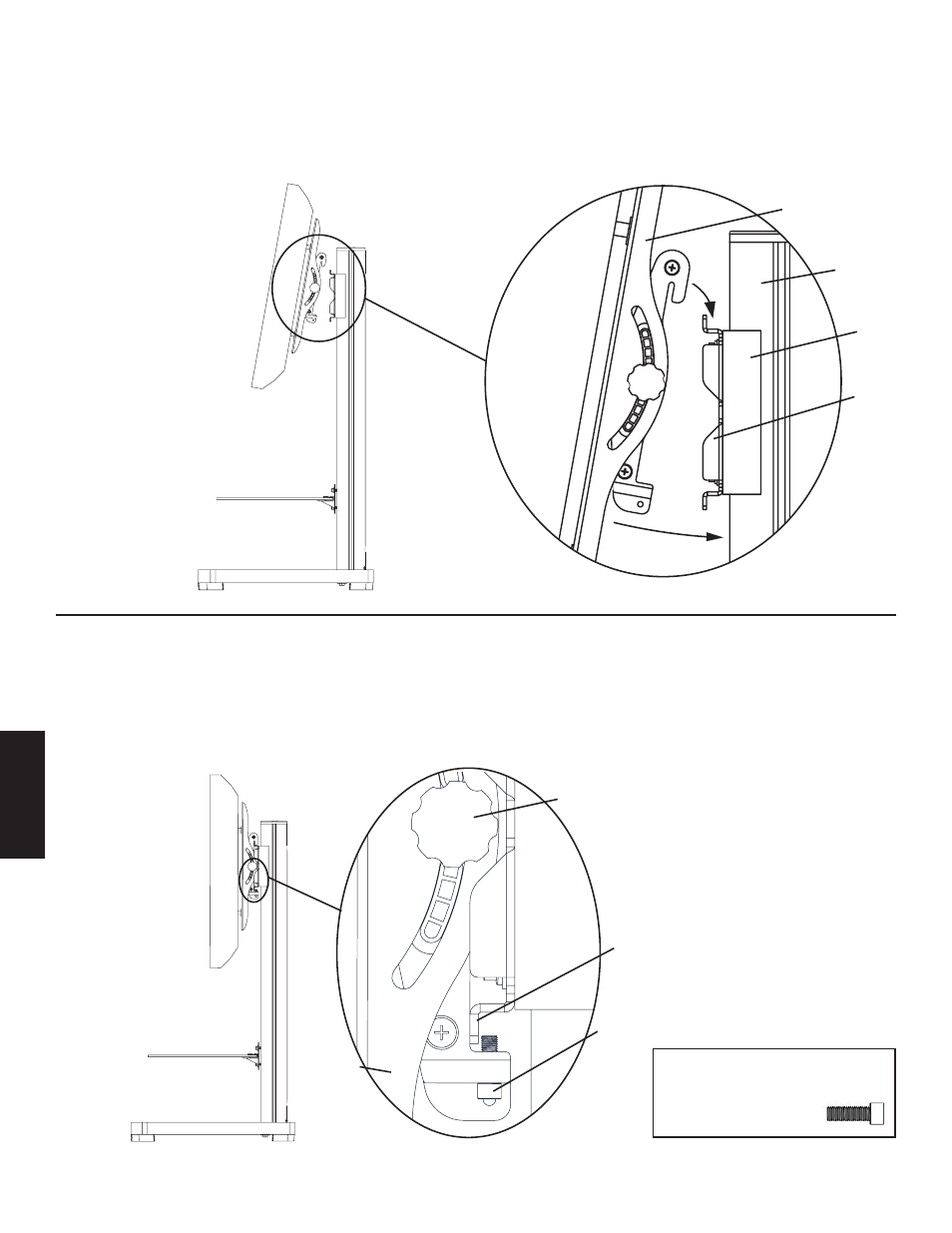

Шаг 11: Чтобы поднять телевизор, могут потребоваться два человека!
Чтобы повесить телевизор на кронштейн (c), сначала повесьте крепежные скобы монитора (k, l) на
кронштейн верхней частью. Скобы монитора повернутся, как показано на увеличенном изображении к
рисунку 11, и зайдут под кронштейн.
Рисунок 11 Увеличенное изображение
k,l
d
Телевизор
i
c
Шаг 12:
Вставьте предохранительные винты (kk) в отверстия в нижней части скоб монитора (k, l) и затяните их с помощью
торцового ключа (ll). Крепежные скобы для монитора должны быть зафиксированы под кронштейном (c),
как показано на увеличенном изображении к рисунку 12. Ослабьте фиксирующие ручки на скобах монитора,
и Вы сможете изменить положение и ориентацию в пространстве плоскоэкранного телеви зора.
Рисунок 12 Увеличенное изображение
Фиксирующая ручка
Нижний выступ
настенного кронштейна
kk
k, l Крепежные изделия для шага 12
Предохранительный
болт – 2 шт.
