PYCCKO

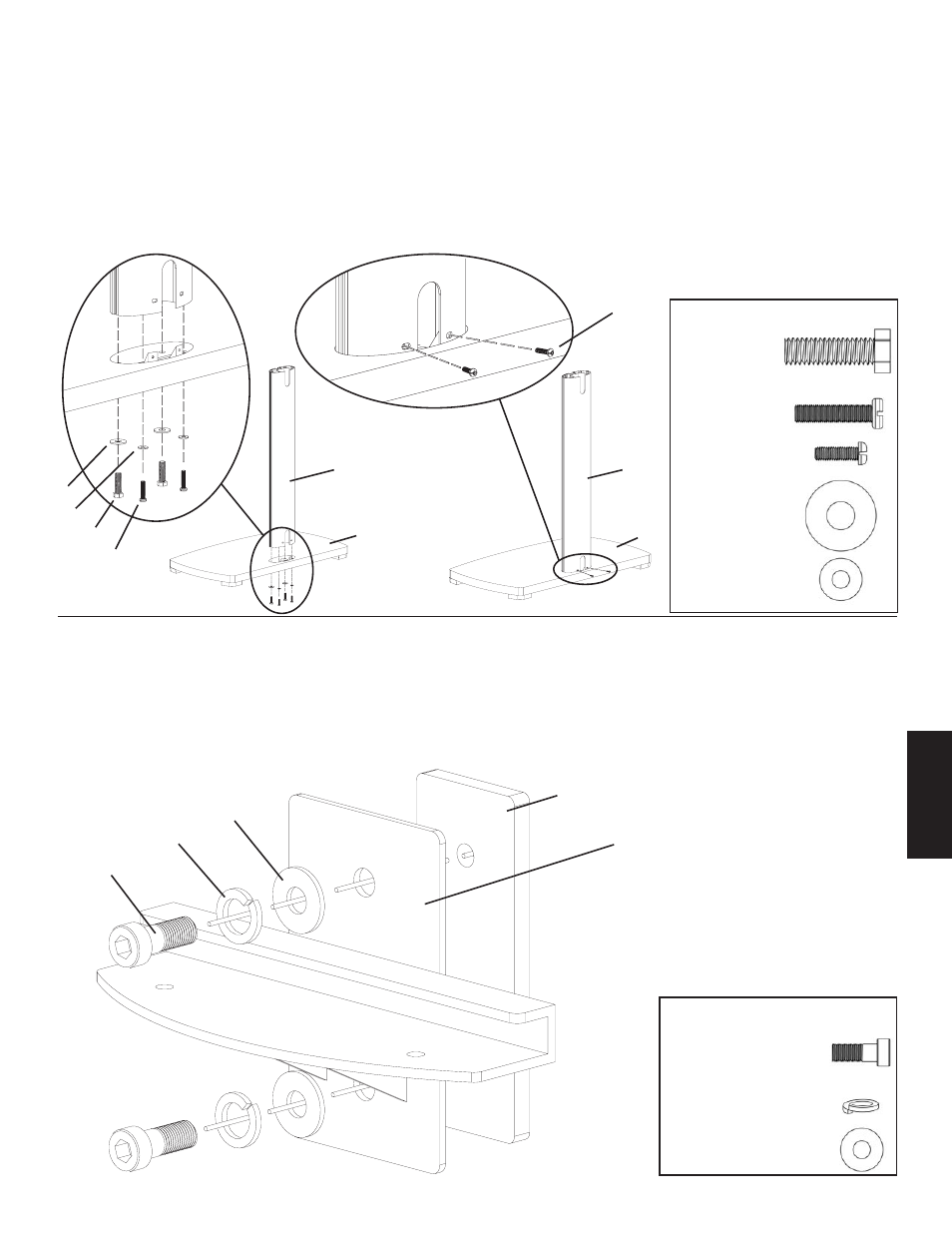

Шаг 1:
Присоедините стойку (d) к основанию (a) с помощью винтов M12 x 40 (m) через шайбы M12 (n), и винтов
M8 x 35 через шайбы M8 (s). Каждый винт следует завинтить в стойку через основание, как показано на
рис. 1а. Винты M12 x 40 следует завинтить в отверстия в передней панели стойки, а винты M8 x 35 – в
отверстия в задней панели стойки. Затяните винты M12 x 40 с помощью гаечного ключа, а винты M8 x 35 – с
помощью крестообразной отвертки. Далее, вставьте винты M6 x 20 (p) в отверстия в задней панели стойки,
как показано на рисунке 1b. Затяните винты M6 x 20 с помощью крестообразной отвертки.
Увеличенное изображение A
Увеличенное изображение B
p
d
d
n
s
m
a
a
o
Рисунок 1a
Рисунок 1b
Шаг 2
Завинтите шестигранный винт M8 (q) через пружинную шайбу (r) и шайбу M8 (s), через кронштейн для полки
(g) в крепежную пластину для полки (e). Методика сборки этих деталей изображена на рисунке 2. Несильно
затяните шестигранный винт M8 с помощью шестигранного ключа (ll). Между кронштейном для полки и
крепежной пластиной для полки следует оставить зазор шириной 0.3 cм (1/8") для выполнения шага 4.
Рисунок 2
e
s
r
g
q
Крепежные изделия для шага 2
Винт шестигранный
М8 – 2 шт.
Шайба
пружинная – 2 шт.
Шайба М8 – 2 шт.
Крепежные изделия для шага 1
Винт
M12 x 40 – 2 шт.
Винт
M8 x 35 – 2 шт.
Винт M6 x 20 – 2 шт.
Шайба М12 – 2 шт.
Шайба М8 – 2 шт.
