External Clock Connector

The External Clock connector cable (Model 3161 only)

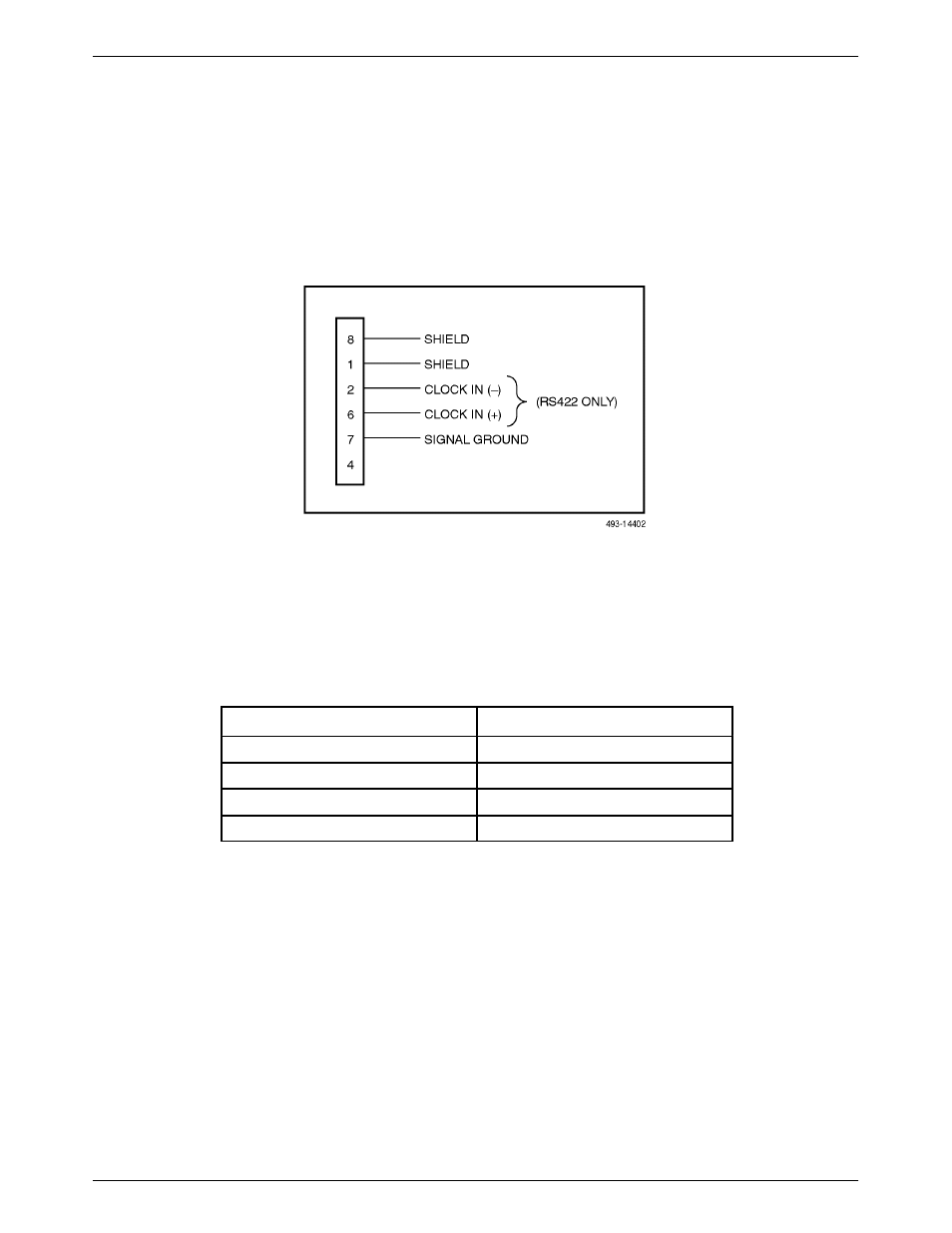

diagram is shown in Figure B-11. This is a
customer-supplied cable. Connector pinouts are in
Table B-8.

Figure B-11. External Clock

Connector

Table B-8

External Clock

Connector

Signal

Pin Number

Shield

1, 8

Clock (+) RS422 only

6

Clock (–) RS422 only

2

Signal Common

7
