39
AA. SAÍDA DO PRÉ-AMPLIFICADOR — Verdadeiros
conectores fêmea XLR e ¼” TRS eletronicamente balance-
ados para saída do amplificador de Potência Grave, como o
SWR Power 750.
BB. GROUND / LIFT— Desconecta a conexão terra (pin-1) do
pré-amplificador de Saída e dos conectores fêmeas de Linha
de Saída para reduzir o ruído do anel do terra gerado da fia-
ção não-padronizada. Normalmente deixe este interruptor
de fora (aterrado).
CC. TUBE DI— Saídas acopladas de transformador e tubo dirigi-
do apropriadas para a conexão a consoles de mixagem de
estúdio e ao vivo. Estas verdadeiros conectores fêmeas XLR
1/4" TRS eletronicamente balanceadas são saídas de linha de
nível a fim de maximizar a relação sinal-ruído. Para evitar cli-
pping (especialmente com a saída XLR), certifique-se de que
o nível do console está configurado para "NÍVEL DE LINHA"
ou reduze o nível de saída usando o controle de nível {DD}.
DD. LEVEL— Ajusta o nível de saída do conector fêmea da saída
para acomodar conexões de equipamento de som e sensibi-
lidades de entrada.
EE. 0° / 180°— Pressione para reverter a polaridade da saída de
linha, útil para reduzir problemas de fase que podem occor-
rer quando tocar em lugares com fiação não-padronizado
ou quando combinando o sinal de saída de linha com sinal
de microfone de gabinete. Normalmente, deixe este inter-
ruptor fora (0°).
FF. EFFECTS LOOP— TRS1 saídas de múltiplas propostas—Send
fornece uma saída pre-amplificada e inclui modificação
tonal onboard. Nível de saída é controlado principalmente
pelo Gain {Q}. O retorno de efeitos (wet) é mixado com o
sinal direto (dry) em qualquer relação usando o controle
Effects Blend {W}. O loop de efeitos pode ser desativado
utilizando o pedal.
O loop de efeitos no pre-amplificador Marcus Miller é
encontrado no circuito "side chain", um modelo utilizado em
equipamentos de estudios para isolar os efeitos do circuito
principal. Isso fornece um som volumoso do seu instrumen-
to E permite uma diversidade dos seus efeitos externos de
chegar. O circuito de efeitos também pode ser encontrado
após os passos gain no caminho do sinal do pre-amplifica-
dor para desviar os ruído associado com efeitos internos
antes do pré-amplificador.
t %JTQPTJUJWPTEFFGFJUPT Conecte Send para sua entrada do
seu dispositivo de efeitos e a saída dos efeitos para a entrada
de retorno. NOTA: No seu dispositivo de efeitos—configure
qualquer controle wet/dry totalmente para WET para pre-
venir problemas de fase e configure qualquer controle de
nível de entrada para +4dB (ou 0dB se a unidade está sendo
distorcida).
t "DPNQBOIBNFOUP Conecte o CD player, bateria de percu-
são, etc. para a entrada de retorno. Ajuste o volume na fonte
e com o controle chamado Effects Blend {W}.
GG. POWER CORD SOCKET— Conecte o fio de alimentação
incluso para uma saída elétrica de acordo com as especifi-
cações de voltagem a de frequência encontradas no painel
traseiro do seu amplificador.
HH. DIRECT / COMPRESSOR OUTPUT / LINE— Escolha o ponto
no caminho do sinal a ser conectado para as conecores
fêmeas de linha de saída. Veja Diagrama de Bloco na página
48.
t %JSFDU 1SF—AUm caminho de sinal totalmente "tube"
pego imediatamente após o primeiro estágio do tubo do
pré-amplificador (sem EQ). Tem som como um Tube D.I.
(caixa direta).
t $PNQ0VUQVU—Depende da posição do interruptor Posição
Comp {J}; sempre pós Gain e Aural Enhancer, mas ou pre ou
pós intesificador de Baixo e circuitos EQ.
t -JOF 1PTU—Após todos os circuitos do pré-amplificador
(inclui todos circuitos de tom, compressão e efeitos). Não
afetado pelo Volume Mestre {X}.
II. FOOTSWITCH— Conecte o pedal (incluso) footswitch com
qualquer guitarra ou cabo de alto-falante para ativar a sele-
ção remota do Intesificador de Baixo, EQ Select, Effects Loop
e Boost + Modo Compressão como mostrado pelos indica-
dores LEDs. Vários pedais podem ser conectados juntos para
pontos de vários pontos de acesso (pedais do palco esquer-
do e direito)!
JJ. TUNER OUT— Conecte o seu afinador aqui. Esta saída TRS1
também pode ser utilizada como uma saída ativa de tubo.
KK. INPUT— Uma entrada alternativa para entrada 1 no painel
frontal, útil para receptores sem fio. Esta entrada está desa-
tivada quado o plugue está inserido na Entrada 1 no painel
frontal.

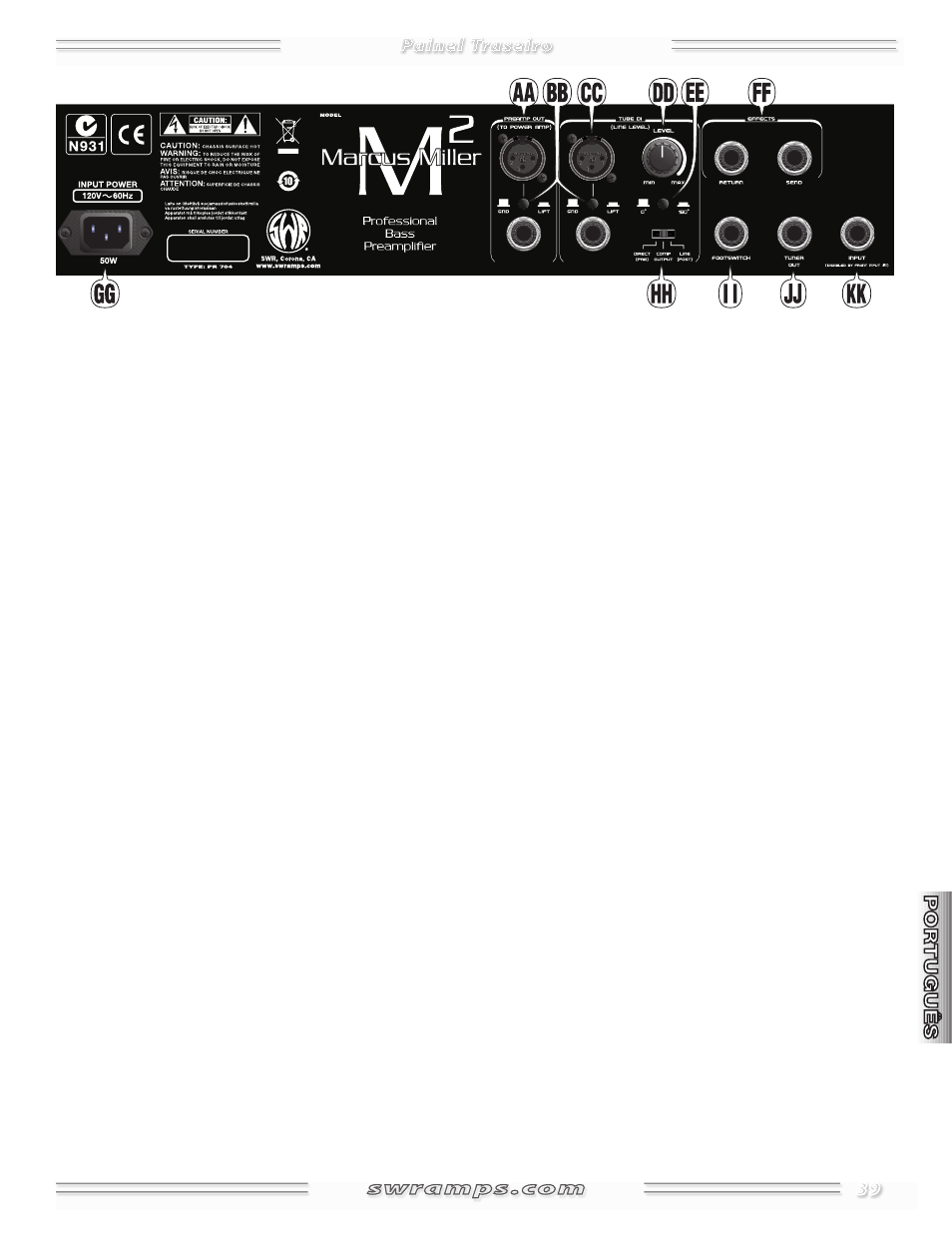

Painel Traseiro
