25
A. INPUTS— Collega uno o entrambi i connettori d'ingresso
usando un cavo schermato per strumenti. Premi il tasto Select
per stabilire l'ingresso da attivare (Input 1 o 2 - come segnalato
dagli indicatori LED).
La connessione Input del pannello posteriore {KK} è impiegabi-
le al posto dell'ingresso Input 1 del pannello frontale, ed è utile
per il collegamento di un ricevitore wireless. NOTA: Se entram-
bi questi connettori risultano collegati allo stesso tempo,
l'ingresso del pannello frontale avrà la priorità sull'ingresso
posteriore.
B. MUTE— Premi Mute per disabilitare tutte le uscite dell'unità,
ad eccezione dell'uscita Tuner Out {JJ}; il Mute è utile quando
si cambia strumento, in fase di accordatura, oppure durante le
pause.
C. BASS INTENSIFIER™— Premi per attivare il circui-
to Bass Intensifier (status segnalato dall'indicatore LED).
Il Bass Intensifier permette di esaltare una gamma di basse
frequenze predeterminata, agendo in combinazione ad un
compressore dall'azione omogenea e rapida, per fornire un
Boost radicale ma senza causare il sovraccarico dell'amplifi-
catore; risulta utile per sottolineare con maggiore intensità
alcune sezioni di un brano. Il Bass Intensifier è attivabile anche
mediante l'unità footswitch.
D. LEVEL— Regola l'intensità del Bass Intensifier.
E. CUTOFF— Controllo che limita la gamma di frequenze in
cui opera il Bass Intensifier: da 'inferiore a 80Hz' a 'inferiore a
200Hz'.
F. COMPRESSION— Premi per attivare il circuito del compresso-
re, come segnalato dal relativo indicatore LED. La compressio-
ne modera i picchi di livello del segnale in modo conforme alle
regolazioni dei controlli descritti di seguito {G, H, I e K}.
G. THRESHOLD— Determina il livello del segnale raggiunto il
quale il compressore entrerà in azione. Ruota la manopola
completamente in senso anti-orario per ottenere la massima
sensibilità. Nota: ciò che innesca il compressore è il risultato
combinato della posizione del controllo Gain {Q} e dei livelli
dello strumento.
H. RATIO— Regola la quantità di compressione che viene appli-
cata al segnale dopo che il compressore entra in azione.
Ad esempio: impostando il Ratio a "1:1" non avrà luogo alcuna
compressione; con un Ratio a "2:1", per aumentare in uscita il
livello del segnale di 5dB al di sopra del punto di Threshold,
occorrerà un livello d'ingresso di 10dB. Con il Ratio a "10:1",
un aumento di 10dB in ingresso genererà un incremento del
livello d'uscita di 1dB (i valori Ratio "10:1" e superiori sono con-
siderati impostazioni 'Hard-Limiting').
I. COMP-POSITION— Premi questo tasto per posizionare
il compressore prima o dopo i controlli di tono, lungo il
percorso del segnale (come segnalato dagli indicatori LED).
Consulta il Diagramma a Blocchi a pag. 48.
J. ATTACK— Regola il tempo d'attacco del compressore, dopo
che il livello del segnale oltrepassa il valore di Threshold;
questo controllo è utile per aggiustare finemente la trasparen-
za dell'azione del compressore.
K. RELEASE— Regola la velocità di rilascio del compressore,
dopo che il livello del segnale è sceso al di sotto del valore
di Threshold; anche questo controllo è utile per aggiustare
finemente la trasparenza dell'azione del compressore.
L. METER— Quattro LED che indicano l'attuale quantità di ridu-
zione del guadagno, in decibel (dB).

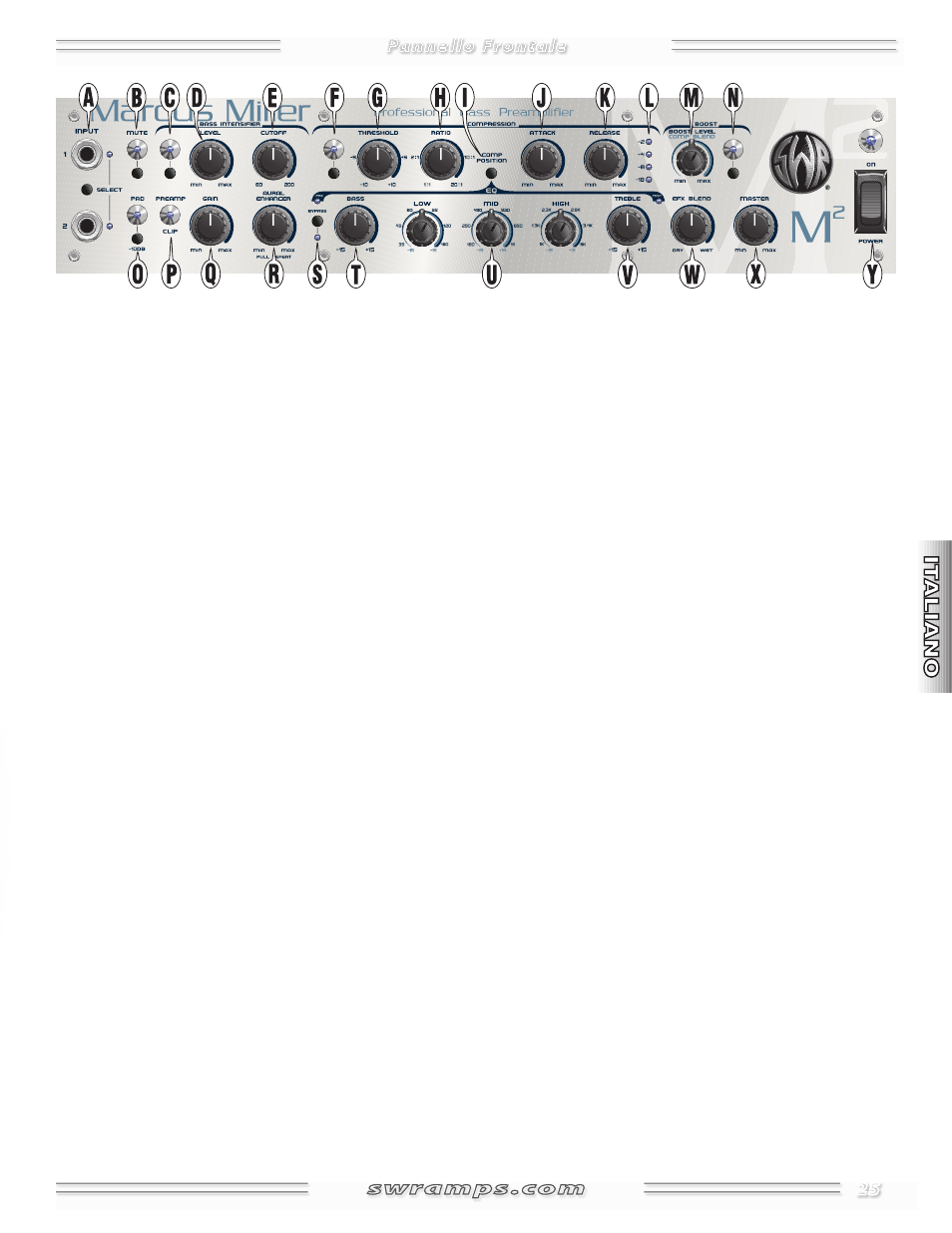

Pannello Frontale
