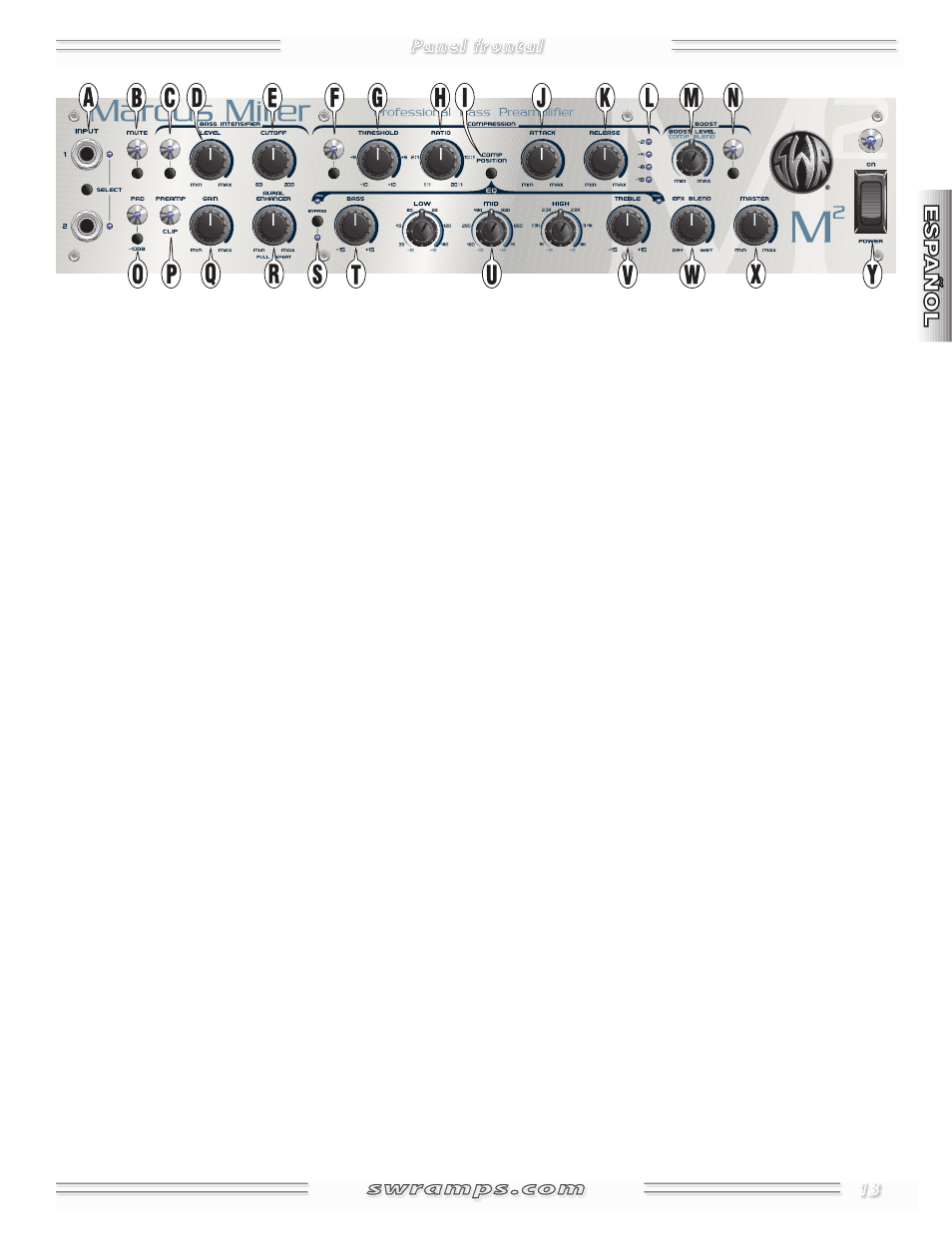

A. INPUTS— Conecte su bajo a cualquiera (o ambas) de
estas tomas de entrada usando un cable de instrumento
con blindaje. Pulse Select para elegir si la entrada activa
será Input 1 ó 2 tal como verá indicado por su LED.
Puede usar la toma Input {KK} del panel trasero en
lugar de Input 1 del panel frontal para la conexión de
receptores inalámbricos. NOTA: Si está usando a la vez
ambas tomas de entrada, la clavija del panel frontal
tendrá prioridad y anulará la del panel trasero.
B. MUTE— Púlselo para desactivar todas las salidas de la
unidad, excepto Tuner Out {JJ}, lo que le resultará muy útil
cuando esté cambiando de instrumento o afinándolos
durante una pausa.
C. BASS INTENSIFIER™— Púlselo para activar el circuito
de intensificación de bajos, tal como será indicado por
el LED. Este circuito realza un grupo determinado de
frecuencias graves, a la vez que aplica un compresor
suave y de acción rápida para que pueda conseguir
realces radicales sin saturar el amplificador, lo que resulta
muy útiles para secciones potentes de una canción.
También puede activar este circuito desde la pedalera.
D. LEVEL— Ajusta la fuerza del efecto de intensificación de
bajos.
E. CUTOFF— Limita el rango de frecuencias en el que
funcionará el efecto de intensificación de bajos, desde
por debajo de 80 Hz a por debajo de 200 Hz.
F. COMPRESSION— Púlselo para activar el circuito
compresor, tal como verá indicado por el LED. La
compresión modera el nivel de la señal en los picos,
de acuerdo a la forma en que haya ajustado los cuatro
controles siguientes {G, H, I y K}.
G. THRESHOLD— Ajusta el nivel de señal al que se activará
la compresión. Gírelo completamente a la izquierda para
la máxima sensibilidad. Tenga en cuenta que lo que
realmente dispara el compresor es la combinación de la
ganancia {Q} y los niveles de instrumento.
H. RATIO— Ajusta la cantidad en la que será aplicada
la compresión una vez que haya sido activada. Por
ejemplo, en 1:1 no hay compresión. Con un ratio de 2:1,
será necesario un aumento de 10 dB para aumentar el
nivel de señal de salida en 5 dB por encima del umbral.
En 10:1, un aumento de 10 dB solo hará que aumente el
nivel de señal de salida en 1 dB. (Muchos consideran que
ratios de 10:1 y superiores son realmente de limitadores).
I. COMP-POSITION— Púlselo para ubicar el circuito
compresor antes o después de los controles de tono en
la ruta de señal, tal como verá indicado por los LEDs. Vea
también el diagrama de bloques de la página 48.
J. ATTACK— Ajusta la velocidad con la que se activa el
compresor una vez que el nivel de señal ha superado el
umbral fijado, lo que es útil para retocar la transparencia
del efecto compresor.
K. RELEASE— Ajusta la velocidad con la que se desactiva el
compresor una vez que la señal ha caído por debajo del
umbral, muy útil de nuevo para retocar la transparencia
del efecto.
L. MEDIDOR— Cuatro pilotos LED que indican la cantidad
de reducción de ganancia actual en decibelios (dB).
Panel frontal
