AA. PREAMP OUTPUT— Sortie XLR et Jack stéréo 6,35 mm à

symétrie électronique pour la connexion à un amplifica-

teur de puissance pour basse tel que le Power 750 SWR.

BB. GROUND / LIFT— Découple la broche de masse (1) des

sorties Preamp Out et Line Out pour réduire le bruit lié

aux boucles de masse générés par les câblages non stan-

dard. Laissez la masse active dans la majorité des cas.

CC. TUBE DI— Sorties à lampe découplées par transforma-

teur permettant la connexion à une console de sonorisa-

tion ou d'enregistrement. Ces sorties XLR et Jack stéréo

6,35 mm sont à symétrie électronique et à niveau ligne

avec un rapport signal/bruit optimisé. Pour éviter tout

écrêtage (en particulier avec la sortie XLR), utilisez une

entrée ligne de la console ou réduisez le niveau de sortie

avec le bouton Level {DD}.

DD. LEVEL— Détermine le niveau de la sortie Line Out.

EE. 0° / 180°— Appuyez pour inverser la polarité de la sortie

Line Out, ce qui est utile pour résoudre les problèmes de

déphasage liés à l'utilisation de câbles non standard ou

lors de la reprise par micro de l'enceinte en plus de l'uti-

lisation de la sortie directe. Laissez normalement cette

touche relâchée (position 0°).

FF. EFFECTS LOOP— Jacks stéréo1— Le départ Send porte le

signal de sortie du préampli avec l'égalisation. Le niveau

de sortie dépend du réglage de Gain {Q}. Le retour Return

(signal traité) est mélangé avec le signal direct (signal non

traité) par le bouton EFX Blend {W}. La boucle d'effets

peut être activée/désactivée par le pédalier.
La boucle d'effets du préampli Marcus Miller est placée

en parallèle sur le trajet du signal pour isoler les effets

du signal principal. Ceci vous permet de bénéficier de

la qualité sonore optimale de votre instrument ET de la

diversité de vos effets. Situé après les étages de gain, ce

circuit réduit également le bruit de fond généré par vos

processeurs d’effets.

t 1SPDFTTFVST EhFGGFUT Connectez le départ Send à l'en-

trée de votre processeur d'effets et la sortie des effets au

retour Return. REMARQUE : Réglez le dosage signal non

traité/signal traité de votre processeur d'effets complète-

ment en position signal traité pour éviter tout déphasage

et réglez le niveau d'entrée sur +4 dB (ou sur 0 dB en cas

de saturation).

t "DDPNQBHOFNFOU Connectez un lecteur de CD, boîte

à rythmes, etc., au retour Return. Réglez le niveau de

l'accompagnement sur la source et avec le réglage EFX

Blend {W}.

GG. EMBASE SECTEUR— Connectez le cordon secteur fourni

à une prise secteur avec terre dont la tension et la fré-

quence correspondent aux valeurs indiquées à l’arrière

de l’amplificateur.

HH. DIRECT / COMPRESSOR OUTPUT / LINE— Détermine

le point de prélèvement du signal des sorties Line Out.

Consultez le synoptique de la page 48.

t %JSFDU 1SF— Signal de sortie à lampes prélevé directe-

ment après le premier étage de préamplification à lampe

(sans égalisations). Le son est identique à celui des boî-

tiers de Direct à lampes.

t $PNQ 0VUQVU — Dépend de la position de la tou-

che Comp Position {I}, toujours post Gain et post Aural

Enhancer, mais pré ou post circuits Bass Intensifier et éga-

lisation.

t -JOF 1PTU— Signal de sortie prélevé après tous les cir-

cuits préamplificateurs (ce qui comprend tous les circuits

de timbre, de compression et d'effets). Le signal n'est pas

affecté par le Master Volume {X}.

II. FOOTSWITCH— Connectez le pédalier fourni à l'aide

d'un cordon guitare ou enceinte de la longueur souhai-

tйe а cette embase. Vous pouvez contrôler au pied les

fonctions Bass Intensifier, EQ Select, la boucle d'effets et

le mode Boost + Compress (avec témoins à Leds). Vous

pouvez connecter plusieurs pédaliers (pédaliers à gauche

et à droite de la scène) !

JJ. TUNER OUT— Connectez votre accordeur à cette sortie.

Ce Jack 6,35 mm stéréo1 peut être utilisé comme sortie

directe avec le son de la lampe toujours disponible.

KK. INPUT— Entrée alternative de l'entrée Input 1 de la face

avant (utile pour les récepteurs sans fils. Cette entrée est

désactivée lorsque vous insérez un Jack en façade (entrée

Input 1).

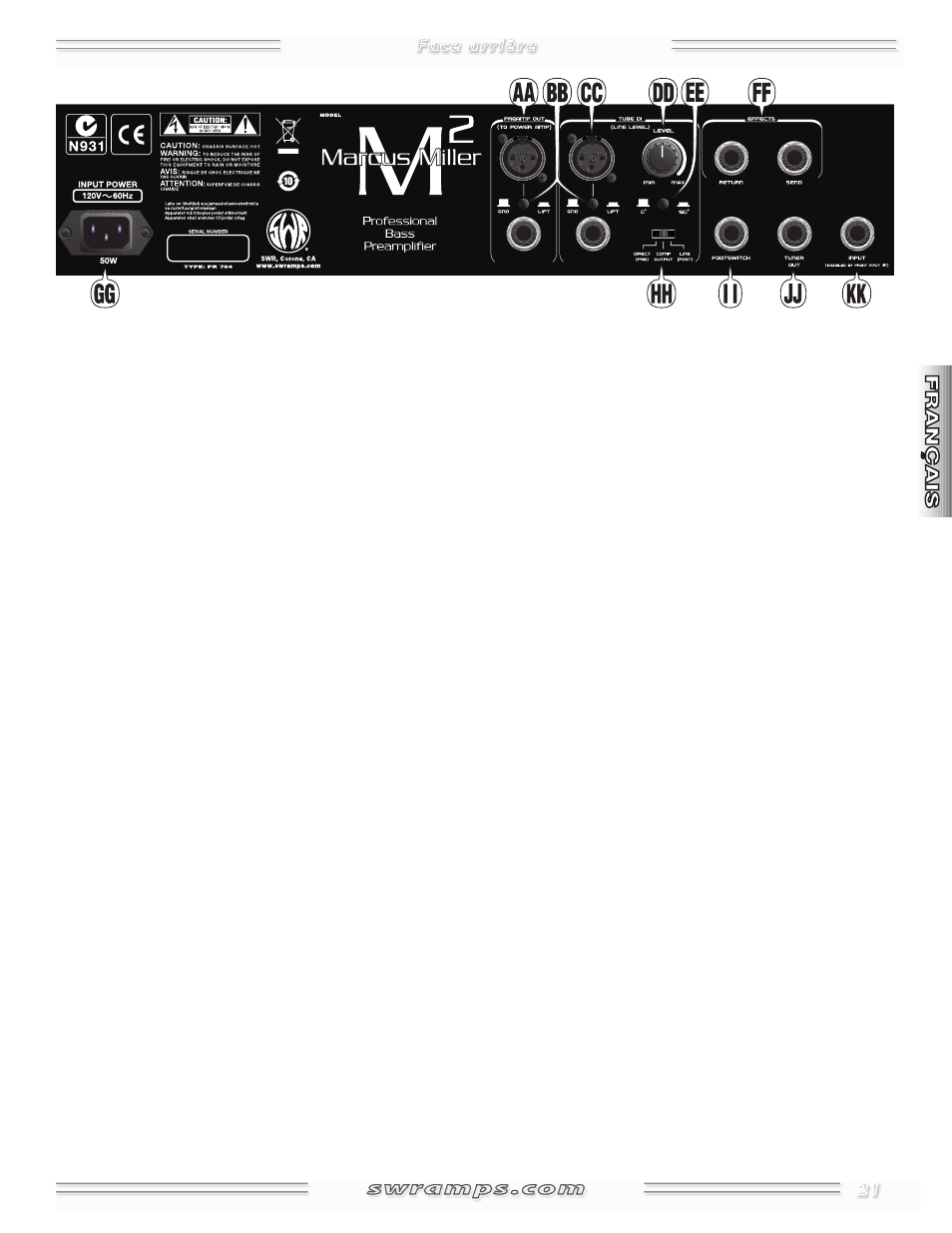

Face arrière
