48.
Ensamblaje y ajustes

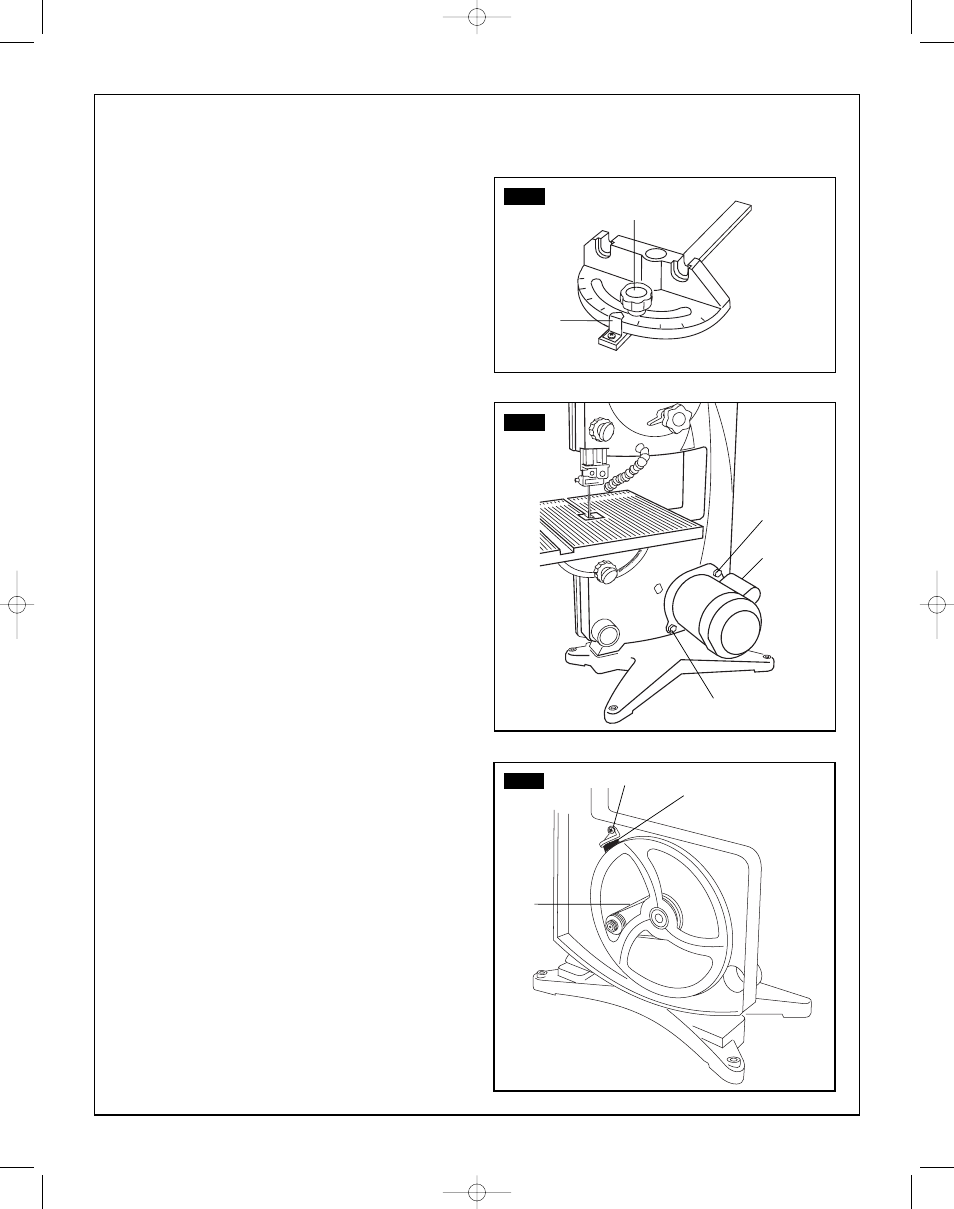

Ajuste del calibre de ingletes (Fig. 19)
Coloque el calibre de ingletes en la ranura derecha de la mesa. El
calibre de ingletes se puede ajustar de 0° a 60° a la derecha y a la
izquierda para mantener un ángulo preciso sobre la pieza de
trabajo. Para ajustar el ángulo en el calibre de ingletes:
1. Gire el pomo del calibre de ingletes (1) en sentido contrario al
de las agujas del reloj para aflojarlo.
2. Gire la base del calibre para alinear el indicador (2) con el
ángulo deseado.
3. Apriete el pomo del calibre de ingletes (1).
Cambie las velocidades (Fig. 20 y 21)
Cambie la velocidad moviendo la correa de accionamiento hasta
las poleas adyacentes.
1. Abra la puerta.
2. Afloje, pero no retire, los dos pernos (1) que sujetan el
ensamblaje del motor a la carcasa.
3. Tire hacia arriba del ensamblaje del motor (2) (en sentido
contrario al de las agujas del reloj) para reducir la tensión de la
correa (3).
4. Mueva la correa hasta las poleas adyacentes. Asegúrese de que
la correa esté posicionada apropiadamente sobre las poleas.
5. Empuje hacia abajo el ensamblaje del motor (en el sentido de las
agujas del reloj) para aumentar la tensión de la correa.
6. Apriete los dos pernos que sujetan el motor a la carcasa.
Ajuste de la escobilla de la rueda (Fig. 21)
La escobilla de la rueda está ubicada contra la rueda inferior de la
hoja y ayuda a mantener la hoja limpia, sin aserrín y sin virutas de
madera.
1. Afloje el tornillo (4) que sujeta la escobilla de la rueda (5).
2. Posicione la escobilla de la rueda contra la hoja.
3. Apriete el tornillo.
FIG. 19
2
1
FIG. 20
FIG. 21
1
2
1
5
4
3
