44.
Ensamblaje y ajustes

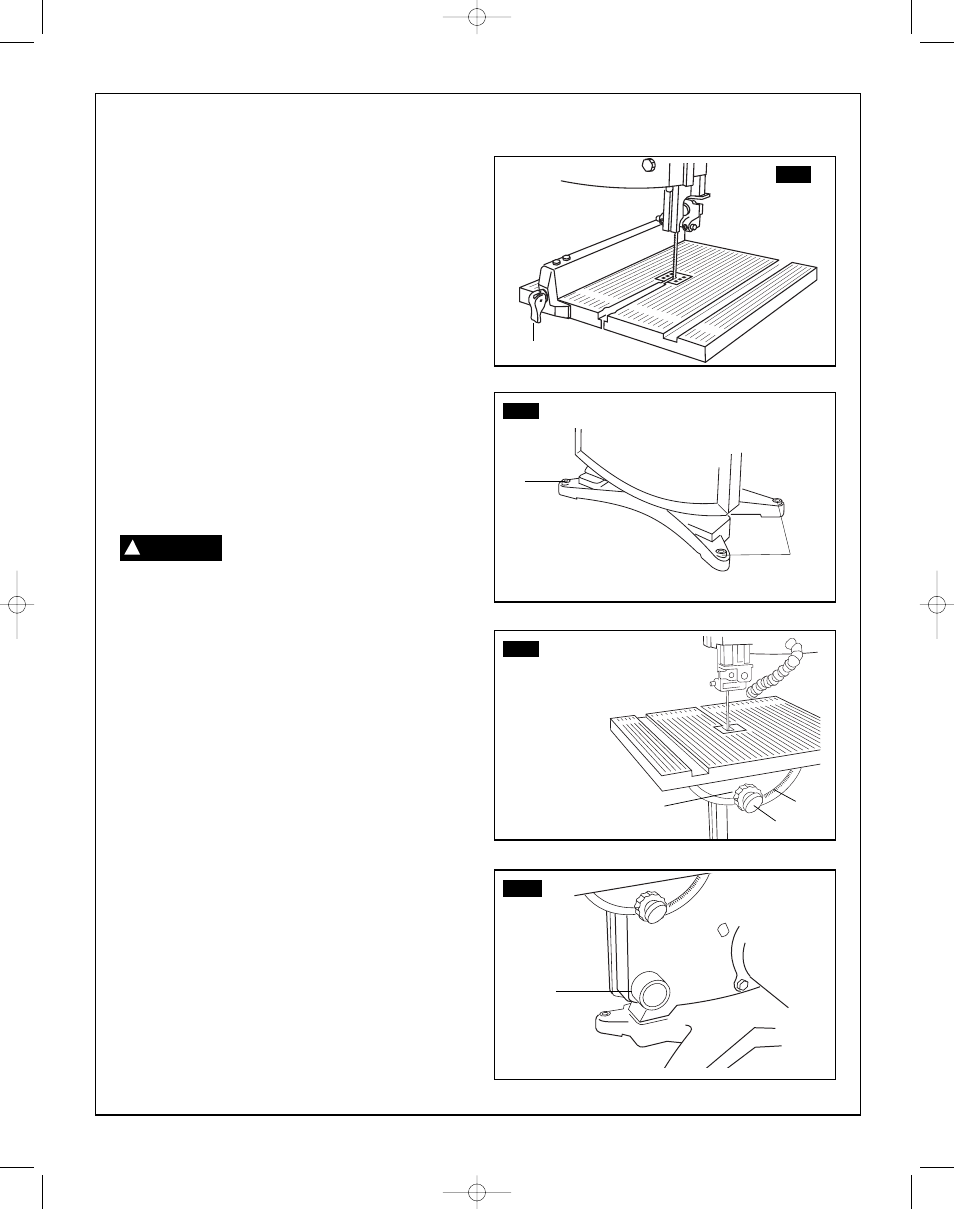

Instale el tope-guía (Fig. 7)
1. Suba la abrazadera (1) ubicada en el ensamblaje del tope-guía
hasta la posición hacia arriba.
2. Coloque el tope-guía sobre la mesa de manera que la
abrazadera esté en la parte delantera de la mesa.
3. Baje la abrazadera del tope-guía para bloquear el tope-guía en
la posición deseada sobre la mesa. Gire la abrazadera para
apretar el tope-guía.
Para mover el tope-guía, suba la abrazadera y deslice el tope-guía
hasta la ubicación deseada. Baje la abrazadera para bloquear el
tope-guía en esa posición.
Monte la sierra de cinta en una superficie
de trabajo (Fig. 8)
Sujete firmemente la sierra a una superficie de trabajo adecuada,
insertando los herrajes de montaje apropiados a través de los
cuatro agujeros pretaladrados (2) ubicados en la base de la sierra.
Ajustes
Antes de ajustar la sierra de cinta, apague
la sierra, retire la llave de seguridad y de-
senchufe el cable de alimentación del tomacorriente. El cable
de alimentación debe permanecer desenchufado siempre que
usted esté trabajando en la sierra.
Ajuste de la inclinación de la mesa (Fig. 9)
La mesa se inclina de 0° a 45° a la derecha.
1. Gire el pomo de fijación de la inclinación de la mesa (3) en
sentido contrario al de las agujas del reloj.
2. Gire el pomo de ajuste de la inclinación de la mesa (4) hasta
que el indicador esté en el ángulo deseado en el calibre de
inclinación de la mesa (5).
3. Apriete el pomo de fijación de la mesa (3) para sujetar
firmemente la mesa.
Conecte la sierra a un sistema de recolección
de polvo (Fig. 10)
Hay un orificio para polvo de 1 1/2 pulgadas (3.8 cm) (6) ubicado
en el lado del motor de la sierra de cinta. Este orificio se puede
conectar directamente a un sistema de recolección de polvo,
conectando el extremo de recogida de la manguera de recolección
de polvo al orificio para polvo.
FIG. 7
1
FIG. 8
2
2
FIG. 9
FIG. 10
4
5
3
6
ADVERTENCIA !
