43.
Ensamblaje y ajustes
Antes de ensamblar la sierra de cinta,
apague la sierra, retire la llave de seguri-
dad y desenchufe el cable de alimentación del tomacorriente.
El cable de alimentación debe permanecer desenchufado
siempre que usted esté trabajando en la sierra.

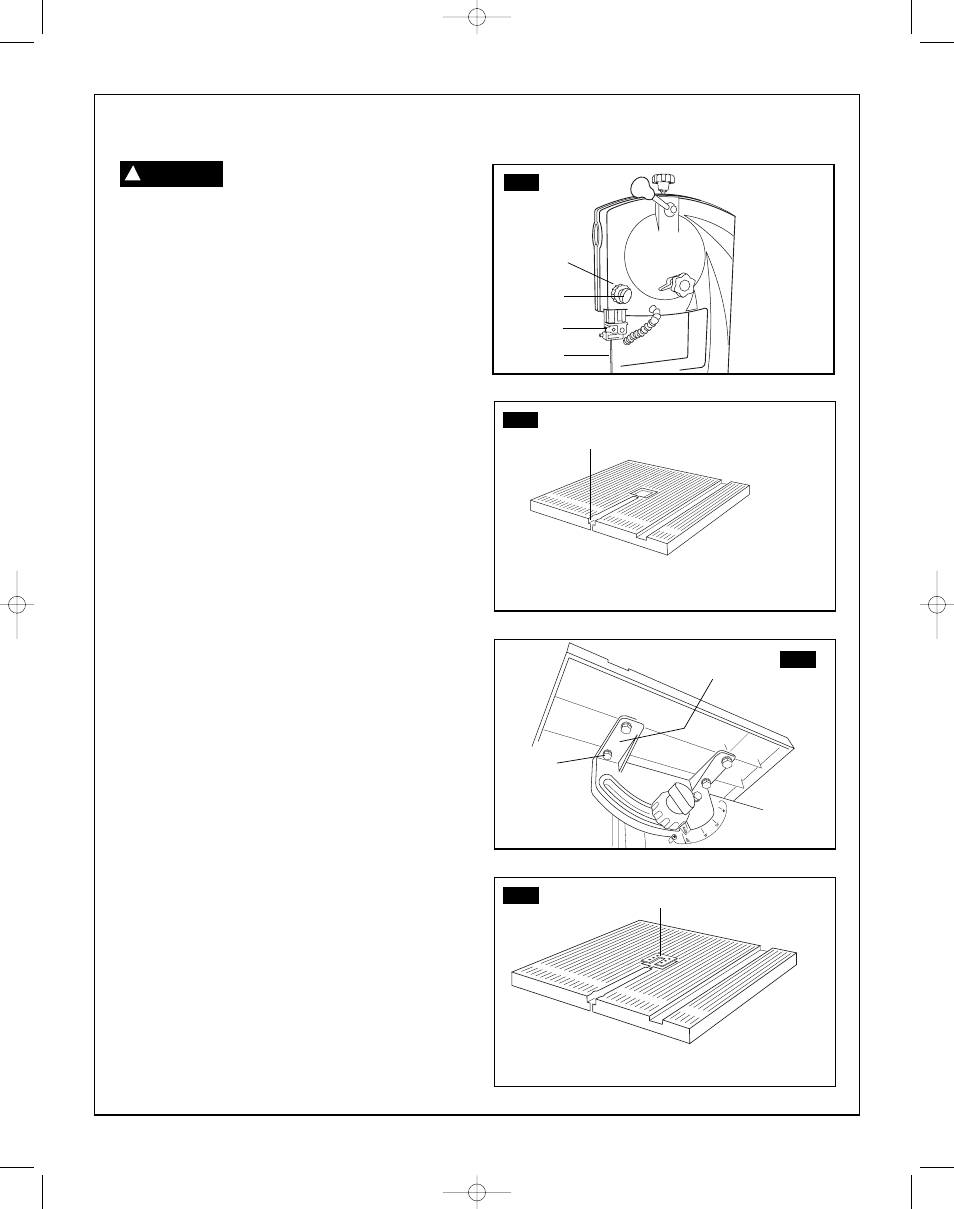

Instale la mesa (Fig. 3–6)
1. Afloje el pomo de fijación (1) y gire el pomo del protector de la
hoja (2) para subir el protector superior de la hoja (3) hasta la
posición más alta.
2. Coloque la mesa sobre el soporte de la mesa deslizando la
ranura (4) ubicada en la mesa sobre la hoja (5), teniendo
cuidado de no dañar la hoja.
3. Alinee los cuatro agujeros ubicados en la parte inferior de la
mesa sobre los cuatro agujeros ubicados en el soporte de la
mesa (6).
4. Coloque una arandela y una arandela de seguridad en cada
perno (7) y sujete firmemente cada perno a través del soporte
de la mesa y en el interior de la mesa.
5. Apriete los cuatro pernos para asegurarse de que la mesa esté
firmemente sujeta.
6. Alinee la ranura ubicada en el inserto de plástico de la mesa (8)
con la ranura ubicada en la mesa y la hoja. Presione el inserto
al interior de la abertura cuadrada ubicada en el centro de la
mesa.
Nota: Antes de utilizar la sierra, se debe ajustar apropiadamente
la mesa. Consulte “Ajuste de la inclinación de la mesa” (página
44).
FIG. 3
FIG. 4
FIG. 5
FIG. 6
3
2
4
8
1
5
6
7
ADVERTENCIA !
