27.

Assemblage et réglages

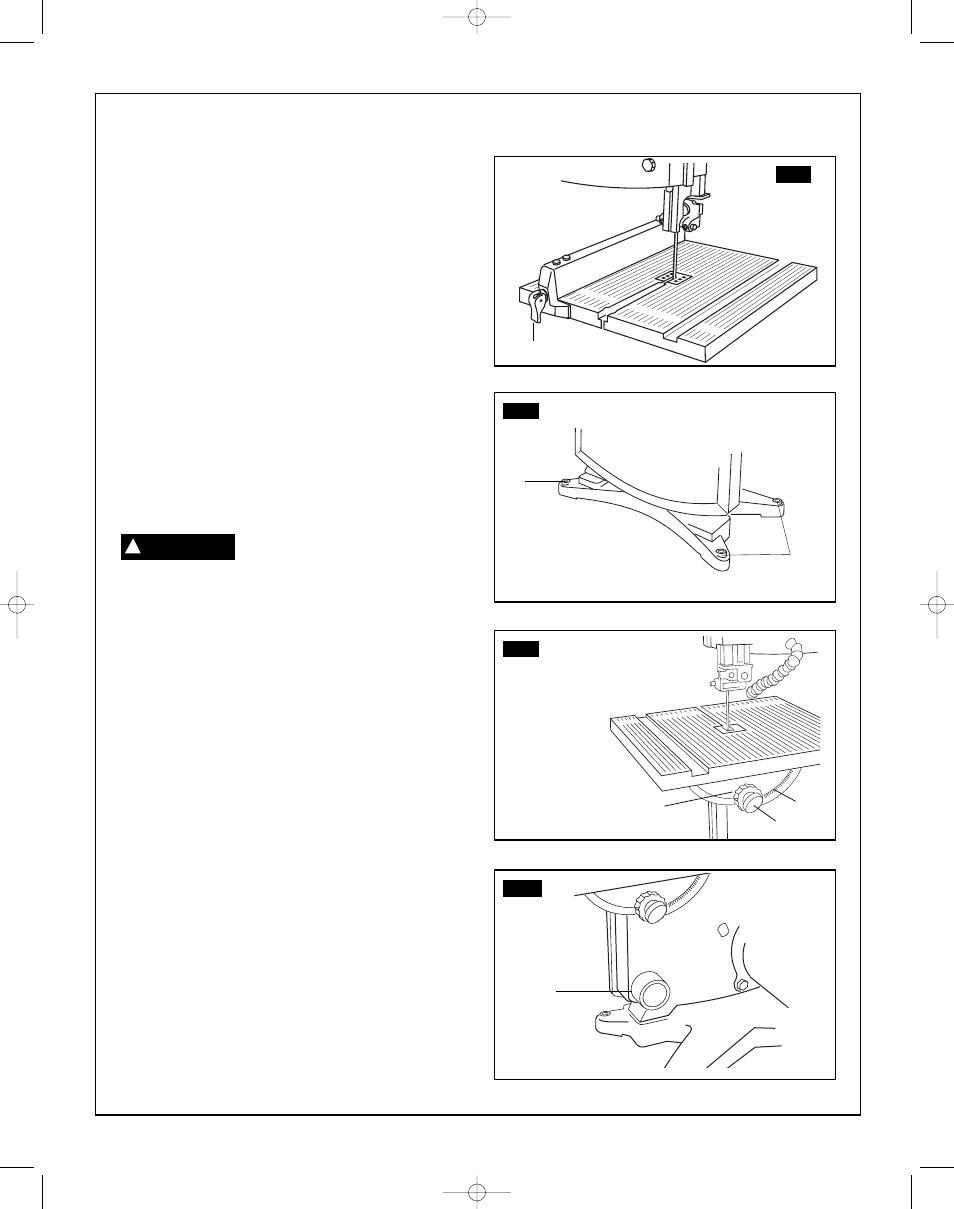

Installation du guide longitudinal (Fig. 7)

1. Soulevez la bride (1) sur l’ensemble de guide longitudinal dans

la position élevée.

2. Placez le guide longitudinal sur la table de façon que la bride

soit à l’avant de la table.

3. Abaissez la bride de fixation du guide longitudinal de façon à

verrouiller le guide longitudinal en position sur la table. Faites

tourner la bride pour serrer ou desserrer.

Pour déplacer le guide longitudinal, soulevez la bride et faites

glisser le guide jusqu’à la position désirée. Abaissez la bride pour

verrouiller le guide en place.

Montage de la scie à ruban sur une surface

de travail (Fig. 8)

Assujettissez la scie à une surface de travail appropriée en insérant

la quincaillerie de montage nécessaire dans les quatre trous

percés en usine (2) dans la base de la scie.

Réglages

Avant de procéder au réglage de la scie à

ruban, éteignez la scie, retirez-en la clé

de sécurité et débranchez le cordon d’alimentation électrique

de la prise de courant. Le cordon d’alimentation doit rester

débranché à chaque fois que vous travaillez sur la scie.

Réglage de l’inclinaison de la table (Fig. 9)

La table s’incline de 0° à 45° vers la droite.

1. Tournez le bouton de verrouillage du réglage de l’inclinaison de

la table (3) dans le sens contraire des aiguilles d’une montre.

2. Tournez le bouton de réglage de l’inclinaison de la table (4)

jusqu’à ce que la flèche indicatrice corresponde à l’angle désiré

sur l’indicateur d’inclinaison de la table (5).

3. Serrez le bouton de verrouillage de l’inclinaison de la table (3)

pour assujettir la table.

Raccordement à un système de collecte

de la poussière (Fig. 10)

Un orifice de dépoussiérage de 1 1/2 po (3,8 cm) (6) est situé sur

le côté moteur de la scie à ruban. Cet orifice peut être raccordé

directement à un système de collecte de la poussière en

connectant le bout de ramassage du tuyau de collecte de la

poussière à l’orifice de dépoussiérage.

FIG. 7

1

FIG. 8

2

2

FIG. 9

FIG. 10

4

5

3

6

AVERTISSEMENT

!
