31.
Assemblage et réglages

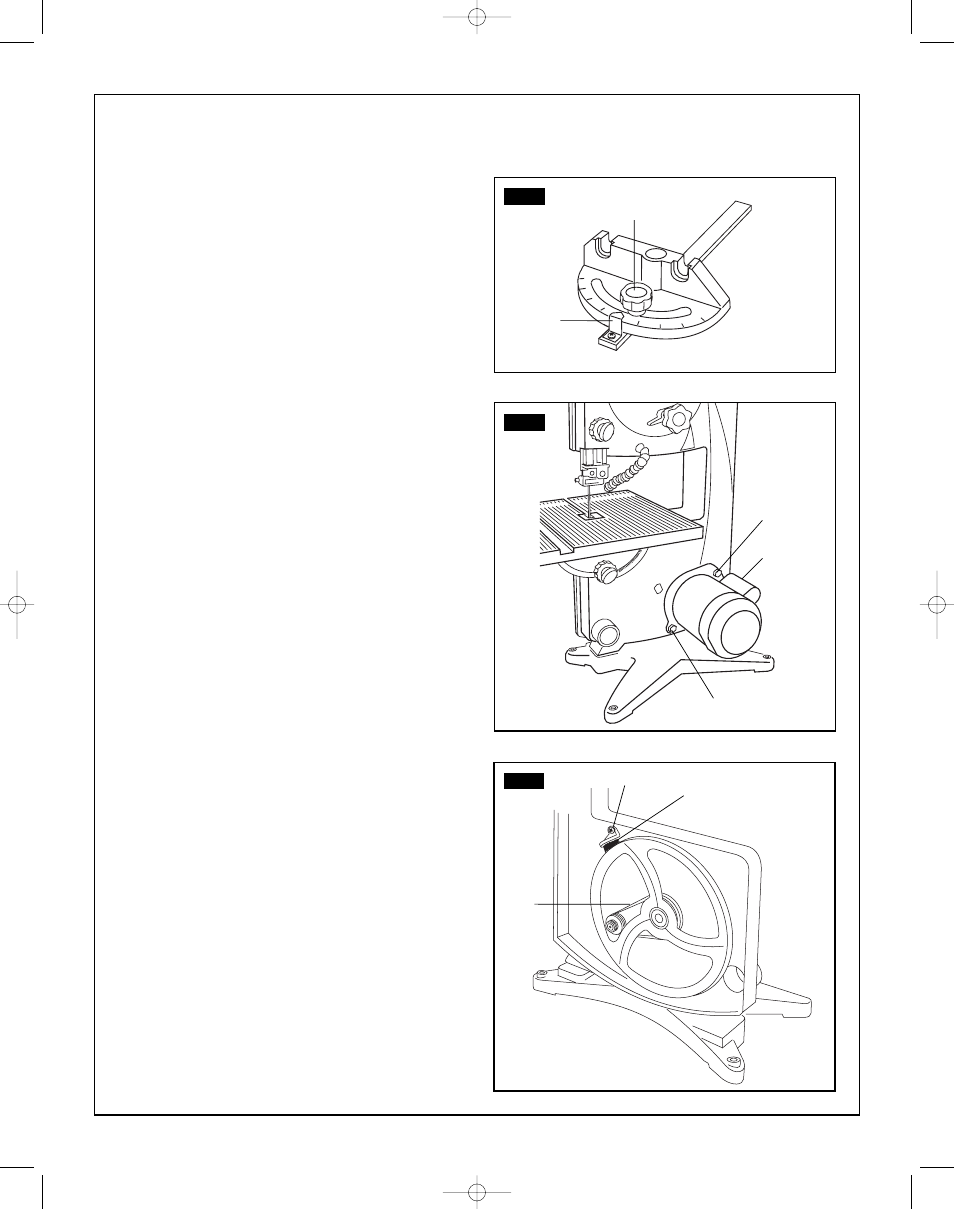

Réglage du guide d’onglet (Fig. 19)
Placez le guide d’onglet dans la rainure de droite sur la table. Le
guide d’onglet peut être ajusté de 0° à 60° vers la droite comme
vers la gauche afin de maintenir un angle précis sur votre ouvrage.
Pour régler l’angle sur le guide d’onglet :
1. Faites tourner le bouton de réglage du guide d’onglet (1) dans
le sens contraire des aiguilles d’une montre pour le desserrer.
2. Faites tourner la base du guide d’onglet pour aligner la flèche
indicatrice (2) sur l’angle désiré.
3. Serrez le bouton de réglage du guide d’onglet (1).
Changement de la vitesse (Fig. 20 et 21)
Changez la vitesse en déplaçant la courroie d’entraînement sur les
poulies adjacentes.
1. Ouvrez la porte.
2. Desserrez, mais ne retirez pas, les deux boulons (1) qui
assujettissent l’ensemble de moteur au bâti.
3. Tirez l’ensemble de moteur (2) vers le haut (dans le sens
contraire des aiguilles d’une montre) afin de réduire la tension
sur la courroie (3).
4. Déplacez la courroie sur les poulies adjacentes. Assurez-vous
que la courroie est positionnée correctement sur les poulies.
5. Appuyez sur l’ensemble de moteur (dans le sens des aiguilles
d’une montre) pour augmenter la tension sur la courroie.
6. Serrez les deux boulons qui assujettissent le moteur au bâti.
Réglage de la brosse de la roue (Fig. 21)
La brosse de la roue est située contre la roue inférieure de la lame
et contribue à empêcher l’accumulation de sciure ou de copeaux
de bois.
1. Desserrez la vis (4) qui assujettit la brosse de la roue (5).
2. Positionnez la brosse de la roue contre la lame.
3. Serrez la vis.
FIG. 19
2
1
FIG. 20
FIG. 21
1
2
1
5
4
3
