26.
Assemblage et réglages
Avant de commencer à assembler la scie
à ruban, éteignez la scie, retirez la clé de
sécurité et débranchez le cordon d’alimentation de la prise de
courant. Le cordon d’alimentation doit rester débranché à
chaque fois que vous travaillez sur la scie.

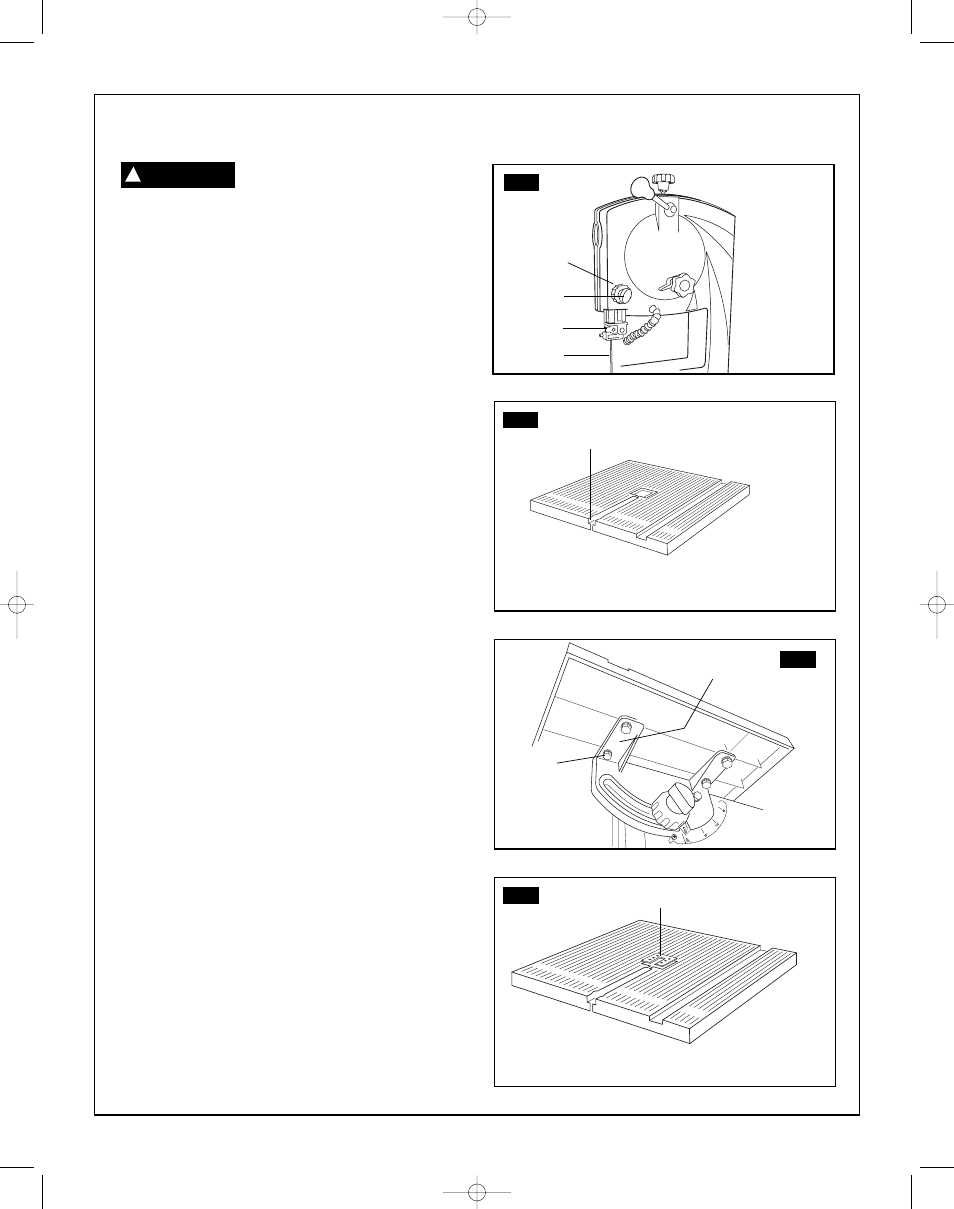

Installation de la table (Fig. 3-6)
1. Desserrez le bouton de verrouillage (1) et tournez le bouton du
dispositif de protection de la lame (2) pour soulever le dispositif
de protection supérieur de la lame (3) jusqu’à la position la plus
élevée.
2. Placez la table sur le support de la table en faisant glisser la
fente (4) dans la table au-dessus de la lame (5), en faisant
attention de ne pas endommager la lame.
3. Alignez les quatre trous au bas de la table au-dessus des quatre
trous dans le support de la table (6).
4. Placez une rondelle et une rondelle de blocage sur chaque
boulon (7), et assujettissez le boulon à travers le support de la
table et dans la table même.
5. Serrez tous les quatre boulons pour faire en sorte que la table
soit fermement assujettie.
6. Alignez la fente dans la plaque amovible de table en plastique
(8) avec la fente dans la table et la lame. Appuyez sur la plaque
amovible pour la faire entrer dans l’orifice carré au milieu de la
table.
Remarque : la table doit être ajustée correctement avant que la
scie ne soit mise en marche. Voir la rubrique consacrée au réglage
de l’inclinaison de la table (page 27).
Assembly and adjustments
FIG. 3
FIG. 4
FIG. 5
FIG. 6
3
2
4
8
1
5
6
7
AVERTISSEMENT !
