46.
Ensamblaje y ajustes

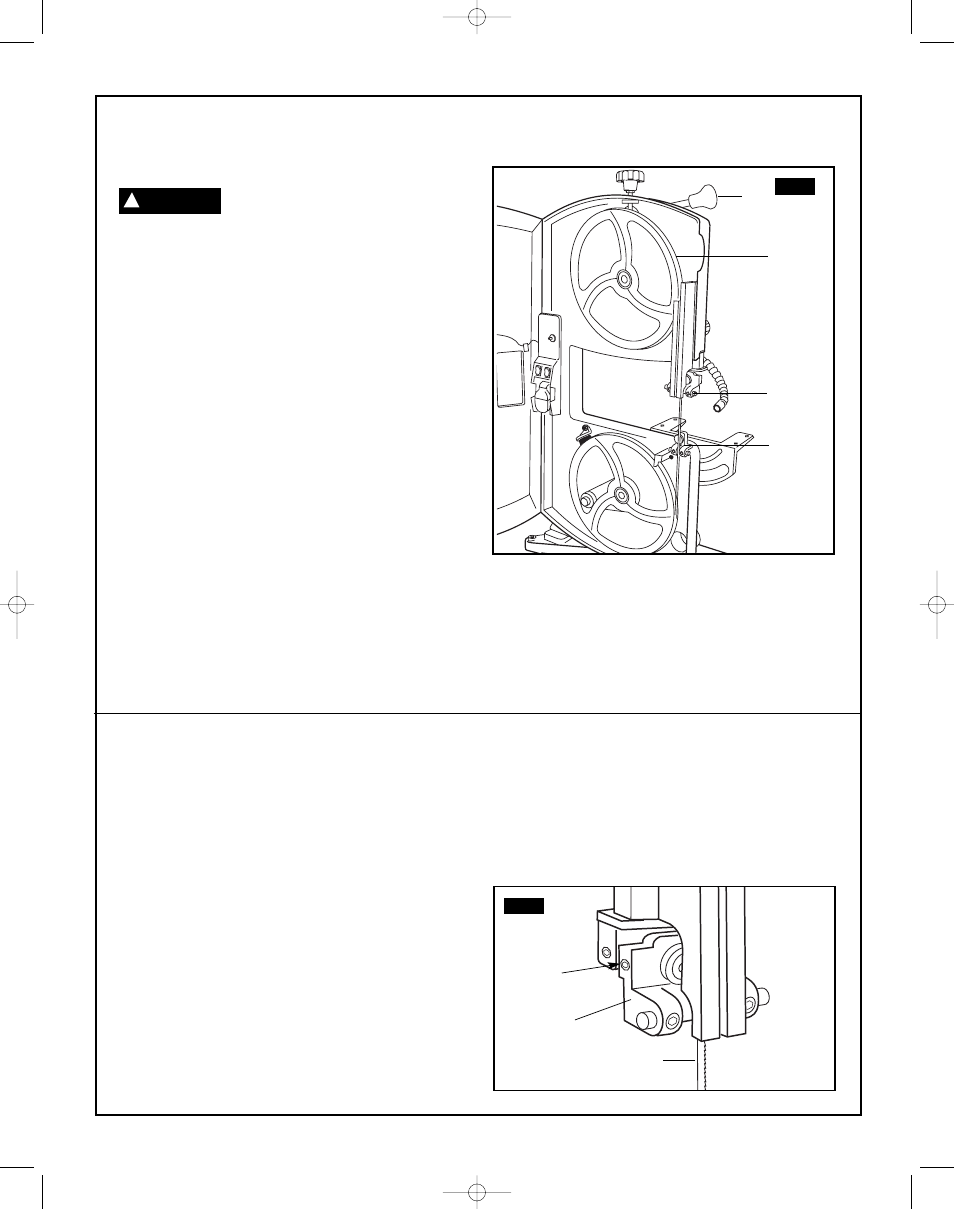

Reemplace la hoja (Fig. 13)
Los dientes de la hoja están afilados.
Tenga cuidado cuando maneje una hoja de
sierra de cinta.
Es posible reemplazar la hoja con la mesa colocada en su sitio en
la sierra. Sin embargo, podría ser más fácil retirar la mesa antes de
reemplazar la hoja. Si no retira la mesa, retire el inserto interior de
plástico de la mesa y tire de la extensión de la mesa hacia afuera,
para que no bloquee la ranura ubicada en la mesa, antes de retirar
o instalar la hoja.
1. Afloje la abrazadera del tope-guía y retire el tope-guía de la
mesa.
2. Tire hacia arriba de los pestillos superior e inferior de la puerta
para abrir la puerta de la cubierta de las ruedas.
3. Mueva el mango de liberación rápida de ajuste de la tensión de
la hoja (1) en el sentido de las agujas del reloj para bajar la
rueda superior y reducir la tensión de la hoja.
4. Retire la hoja vieja (2). Deslice la hoja hacia fuera y alejándola
de las guías superior e inferior de la hoja (3) (y a través de la
ranura ubicada en la mesa, si usted no retiró la mesa).
5. Ponga la hoja nueva en posición correcta alrededor de las
ruedas superior e inferior y entre las guías superior e inferior de
la hoja (3).
6. Centre la hoja sobre las ruedas superior e inferior. Gire
lentamente la rueda superior para comprobar la posición de la
hoja.
7. Mueva el mango de liberación rápida de ajuste de la tensión de
la hoja (1) en sentido contrario al de las agujas del reloj para
aumentar la tensión de la hoja.
8. Asegúrese de que la hoja aún esté centrada sobre las ruedas
superior e inferior y que se mueva libremente a través de las
guías de la hoja.
9. La hoja se debe ajustar apropiadamente antes de utilizar la
sierra:
a. Consulte “Ajuste de la tensión de la hoja” (página 45).
b. Consulte “Ajuste de la trayectoria de la hoja (página 45).
c. Consulte “Ajuste de las guías de la hoja” (página 46).
FIG. 13
1
2
3
3
Ajuste de las guías de la hoja
Las guías superior e inferior de la hoja y los cojinetes de soporte
(ubicados encima y debajo de la mesa) mantienen el movimiento
de la hoja en línea recta durante la operación. Estas guías se deben
comprobar y ajustar antes de cada y uso y después de cambiar la
hoja.
Nota: Asegúrese de que la tensión y la trayectoria de la hoja estén
ajustadas apropiadamente antes de ajustar las guías superior e
inferior de la hoja.
Ajuste la guía superior de la hoja (Fig. 14–16)
1. Asegúrese de que el ensamblaje de la guía superior de la hoja
(1) esté en ángulo recto con la hoja (2). Si no lo está:
a. Afloje el tornillo (3) y gire el ensamblaje hasta que esté
perpendicular a la hoja.
b. Apriete el tornillo (3).
2. Afloje el tornillo del cojinete de soporte (4) y mueva el cojinete
de soporte (5) hacia delante o hacia atrás hasta que el cojinete
esté a 1/32 de pulgada (0.8 mm) detrás de la hoja. Apriete el
tornillo (4).
3. Afloje los tornillos de las guías izquierda y derecha de la hoja
(6) y mueva las guías (7) tan cerca de la hoja como sea posible
sin pellizcarla. Utilizando un calibre de espesores (no
suministrado), asegúrese de que el espacio entre cada guía y la
hoja mida 0.02 pulgadas (0.5 mm). Apriete los tornillos (6).
FIG. 14
3
2
1
ADVERTENCIA !
SM 2610957105 05-08 6/5/08 7:39 AM Page 46
