30.
Assemblage et réglages

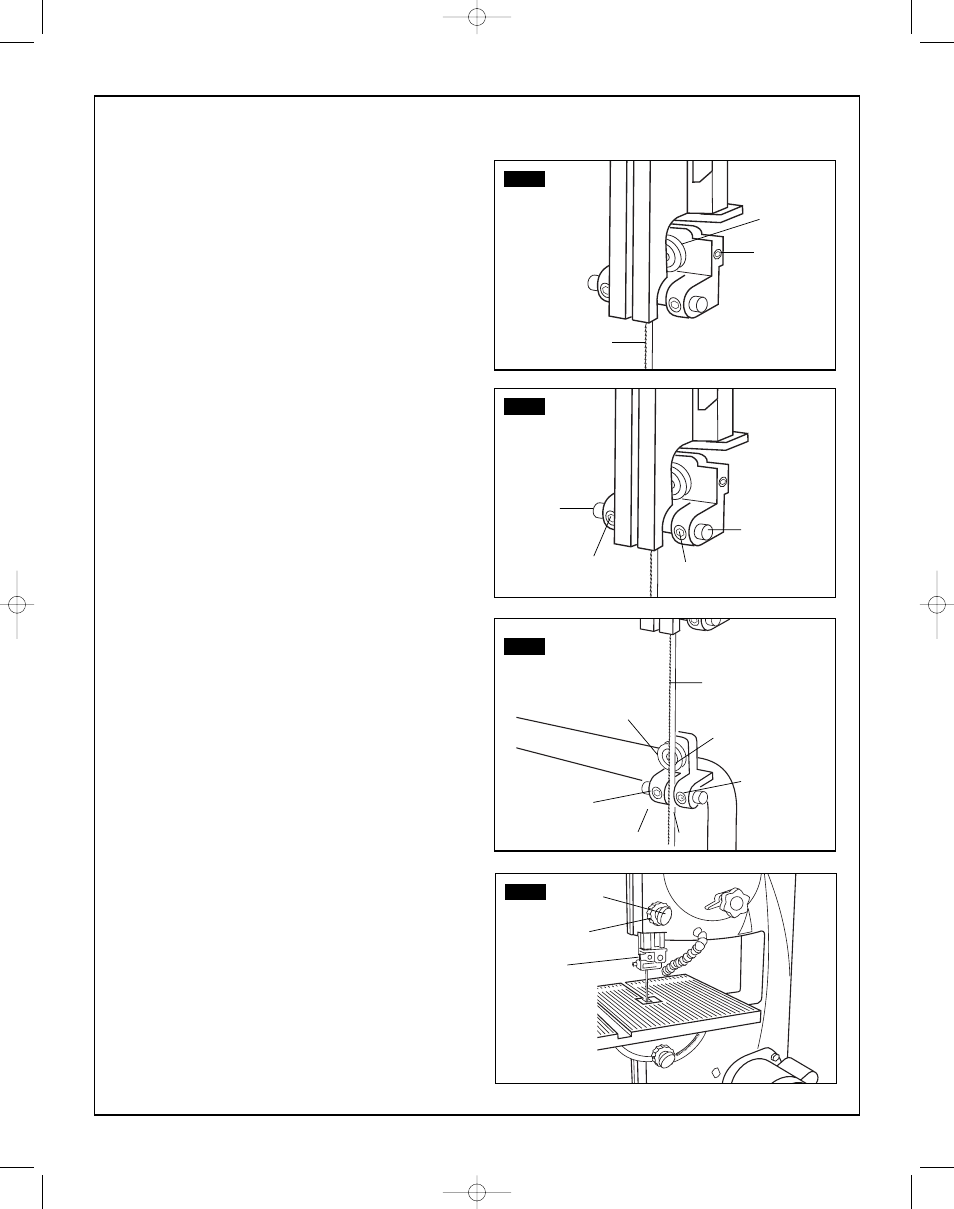

Réglage des guides inférieurs de la lame (Fig. 17)
1. Retirez la table (voir page 29).
2. Desserrez la vis du palier de support inférieur (1). Déplacez le
palier de support (2) vers l’avant ou vers l’arrière jusqu’à ce que
le palier soit à 1/32 po (0,8 mm) derrière la lame (3).
3. Desserrez les vis de fixation des guides inférieurs de la lame (4)
et déplacez les guides de gauche et de droite de la lame (5) de
façon à ce qu’ils soient aussi près de la lame que possible sans
la pincer pour autant. En vous servant d’une jauge d’épaisseur
(non fournie), assurez-vous que l’espace compris entre chaque
guide et la lame mesure 0,02 po (0,5 mm). Serrez les deux vis
(4).
4. Installez la table en faisant attention de ne pas produire de
contact entre la table et la lame.
Réglage de la hauteur de l’ensemble des guides
de la lame (Fig. 18)
L’ensemble des guides de la lame doit être réglé à environ 1/8 po
(3,2 mm) au-dessus de l’ouvrage.
1. Desserrez le bouton de verrouillage des guides de la lame (1).
2. Faites tourner le bouton de réglage des guides de la lame (2)
pour abaisser l’ensemble des guides de la lame (3).
3. Serrez le bouton de verrouillage des guides de la lame (1).
FIG. 15
5
2
4
FIG. 16
6
6
7
7
FIG. 17
5
6
2
3
FIG. 18
1
1
6
5
2
3
