Assemblage et réglages
Remplacement de la lame (Fig. 13)
Les dents de la lame sont très pointues.
Faites très attention lors de la manipu-
lation d’une lame de scie à ruban.
Il est possible de remplacer la lame avec la table en place, mais il
peut être plus facile de retirer la table avant de remplacer la lame.
Si vous ne retirez pas la table, retirez la plaque amovible de table en
plastique et tirez sur la rallonge de la table pour qu’elle ne bloque
pas la fente dans la table avant de retirer ou d’installer la lame.
1. Desserrez la bride de fixation du guide longitudinal et retirez le
guide de la table.
2. Tirez sur les verrous du haut et du bas de la porte pour ouvrir
la porte de l’enjoliveur de la roue.
3. Déplacez la poignée à relâchement rapide du dispositif de
réglage de la tension de la lame (1) dans le sens des aiguilles
d’une montre pour abaisser la roue supérieure et réduire la
tension sur la lame.
4. Retirez la lame qui se trouve dans la scie (2). Faites glisser la
lame vers l’extérieur et dans le sens opposé aux guides
supérieur et inférieur de la lame (3) (et à travers la fente dans
la table si vous ne l’avez pas déjà retirée).
5. Mettez la nouvelle lame en position autour des roues
supérieure et inférieure, et entre les guides supérieurs et
inférieurs de la lame (3).
6. Centrez la lame sur les roues supérieure et inférieure. Tournez
lentement la roue supérieure afin de vérifier la position de la
lame.
7. Faites tourner la poignée de relâchement rapide du dispositif de
réglage de la tension de la lame (1) dans le sens contraire des
aiguilles d’une montre pour augmenter la tension sur la lame.
8. Assurez-vous que la lame est toujours centrée sur les roues
supérieure et inférieure, et qu’elle se déplace librement entre les
guides de la lame.
9. La lame doit être ajustée correctement avant de mettre la scie
en marche :
a. Voir la rubrique consacrée au réglage de la tension de la lame
(page 28).
b. Voir la rubrique consacrée au réglage du contrôle de la lame
(page 28).
c. Voir la rubrique consacrée au réglage des guides de la lame
(page 29).

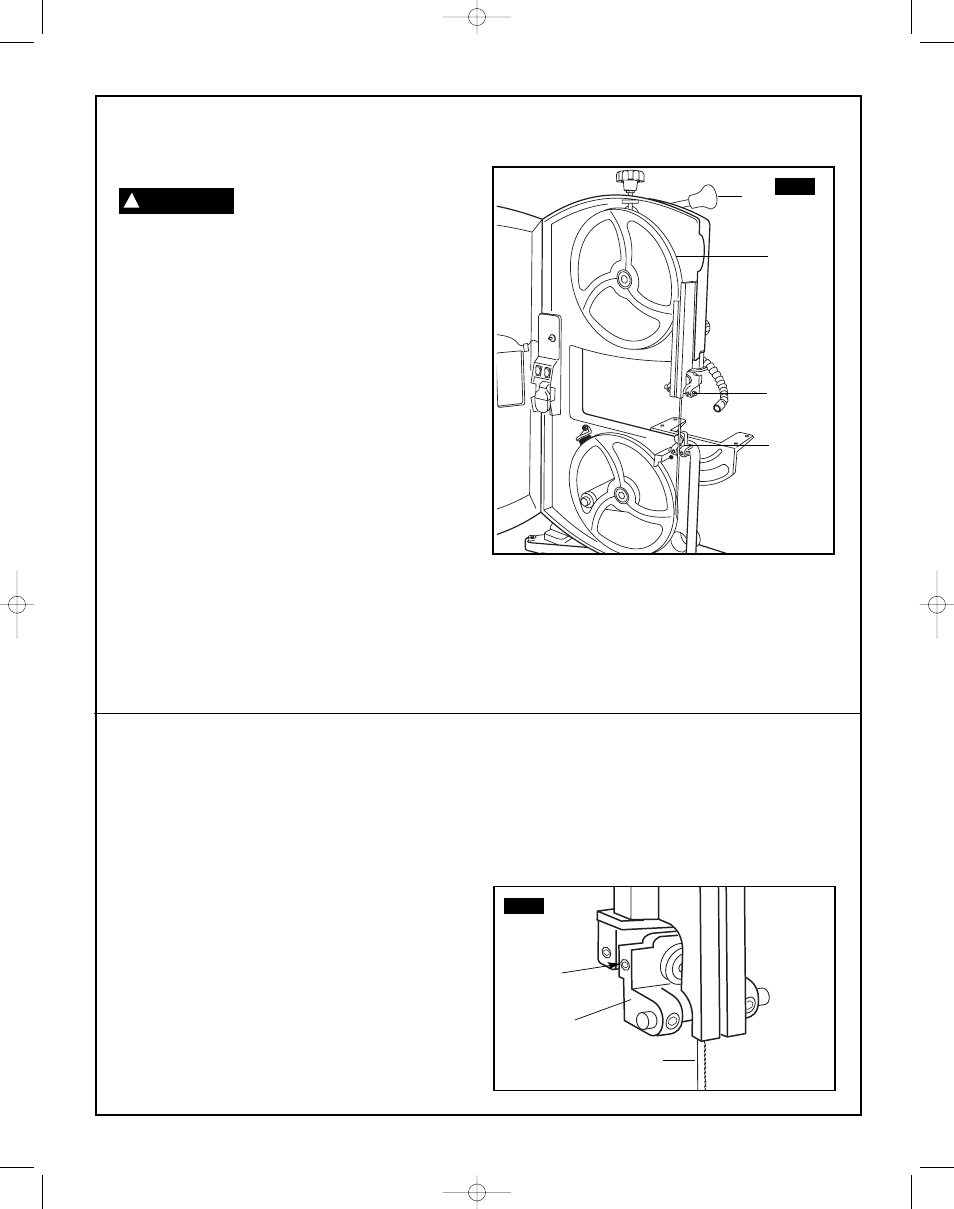

FIG. 13
1
2
3
3
Réglage des guides de la lame
Les guides supérieurs et inférieurs de la lame et les paliers de
support (situés au-dessus et au-dessous de la table) permettent à
la lame de se déplacer en ligne droite pendant le fonctionnement.
Ces guides doivent être inspectés et ajustés avant chaque emploi
et après avoir changé de lame.
Remarque : assurez-vous que les systèmes de réglage de la
tension et du contrôle de la lame sont ajustés correctement avant
de procéder au réglage des guides supérieur et inférieur de la
lame.
Réglage des guides supérieurs de la lame
(Fig. 14-16)
1. Assurez-vous que l’ensemble des guides supérieurs de la lame
(1) est à angle droit par rapport à la lame (2). Si ce n’est pas le
cas :
a. Desserrez la vis (3) et faites tourner l’ensemble jusqu’à ce
qu’il soit perpendiculaire à la lame.
b. Serrez la vis (3).
2. Desserrez la vis de fixation du palier de support (4) et déplacez
le palier de support (5) vers l’avant ou vers l’arrière jusqu’à ce
que le palier soit à 1/32 po (0,8 mm) derrière la lame. Serrez la
vis (4).
3. Desserrez les vis de fixation des guides de la lame à gauche et
à droite (6) et déplacez les guides (7) de façon à ce qu’ils soient
aussi près de la lame que possible sans la pincer pour autant.
En vous servant d’une jauge d’épaisseur (non fournie),
assurez-vous que l’espace compris entre chaque guide et la
lame mesure 0,02 po (0,5 mm). Serrez les vis (6).
FIG. 14
3
2
1
AVERTISSEMENT !
