45.
Ensamblaje y ajustes

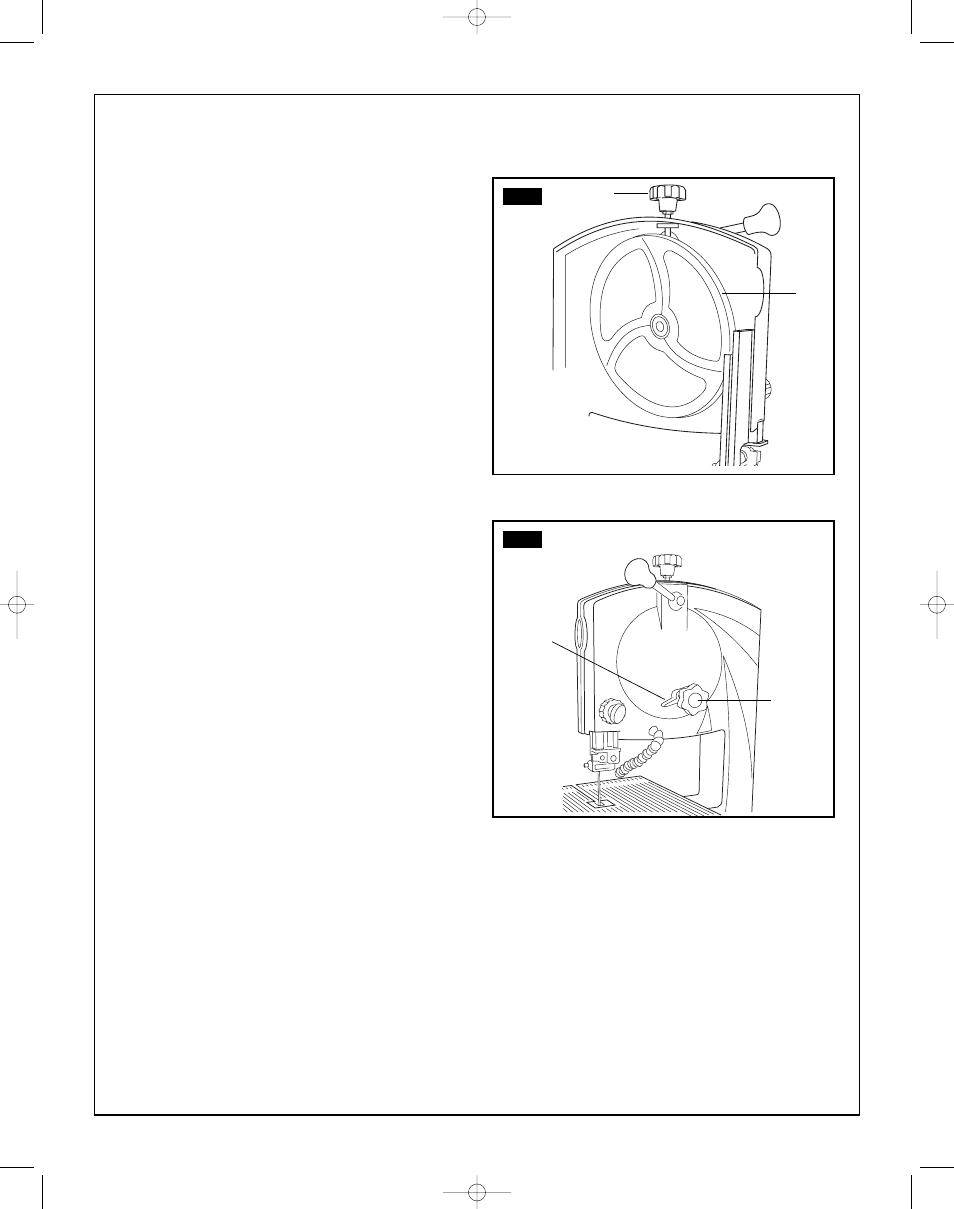

Ajuste de la tensión de la hoja (Fig. 11)
Un cambio en la anchura de la hoja o el tipo de material que se
esté cortando afectará la tensión de la hoja. Si la tensión de la hoja
es demasiado floja, la hoja podría resbalar sobre las ruedas. Si la
hoja está demasiado tensa, se podría romper.
1. Gire el pomo tensor de la hoja (1) en el sentido de las agujas del
reloj para subir la rueda superior de la hoja (2) y aumentar la
tensión de la hoja. La hoja debería estar tensa sobre la rueda,
pero no apriete excesivamente la hoja.
2. Gire el pomo tensor de la hoja (1) en sentido contrario al de las
agujas del reloj para bajar la rueda superior de la hoja (2) y
reducir la tensión de la hoja.
Ajuste de la trayectoria de la hoja (Fig. 11 y 12)
Compruebe si la tensión de la hoja es apropiada antes de hacer
cualquier ajuste de la trayectoria de la hoja.
1. Gire la rueda superior de la hoja (2) en el sentido de las agujas
del reloj y compruebe la posición de la hoja sobre la rueda. La
hoja debería permanecer en el centro de la rueda.
a. Si la hoja se mueve hacia la parte delantera de la rueda, afloje
el pomo de fijación de la trayectoria de la hoja (4) y gire el
pomo de ajuste de la trayectoria de la hoja (3) ligeramente en
el sentido de las agujas del reloj. Al mismo tiempo, gire la
rueda superior (2) hasta que la hoja esté centrada.
b. Si la hoja se mueve hacia el borde trasero de la rueda, gire el
pomo de ajuste de la trayectoria de la hoja (3) ligeramente en
sentido contrario al de las agujas del reloj. Al mismo tiempo,
gire la rueda superior (2) hasta que la hoja esté centrada.
2. Apriete el pomo de fijación de la trayectoria de la hoja (4)
cuando haya acabado de hacer ajustes.
3. Compruebe la posición de la hoja sobre la rueda inferior. Si la
trayectoria está desviada, continúe ajustando la hoja hasta que
esté asentada apropiadamente sobre ambas ruedas.
FIG. 11
1
FIG. 12
4
3
2
