25.

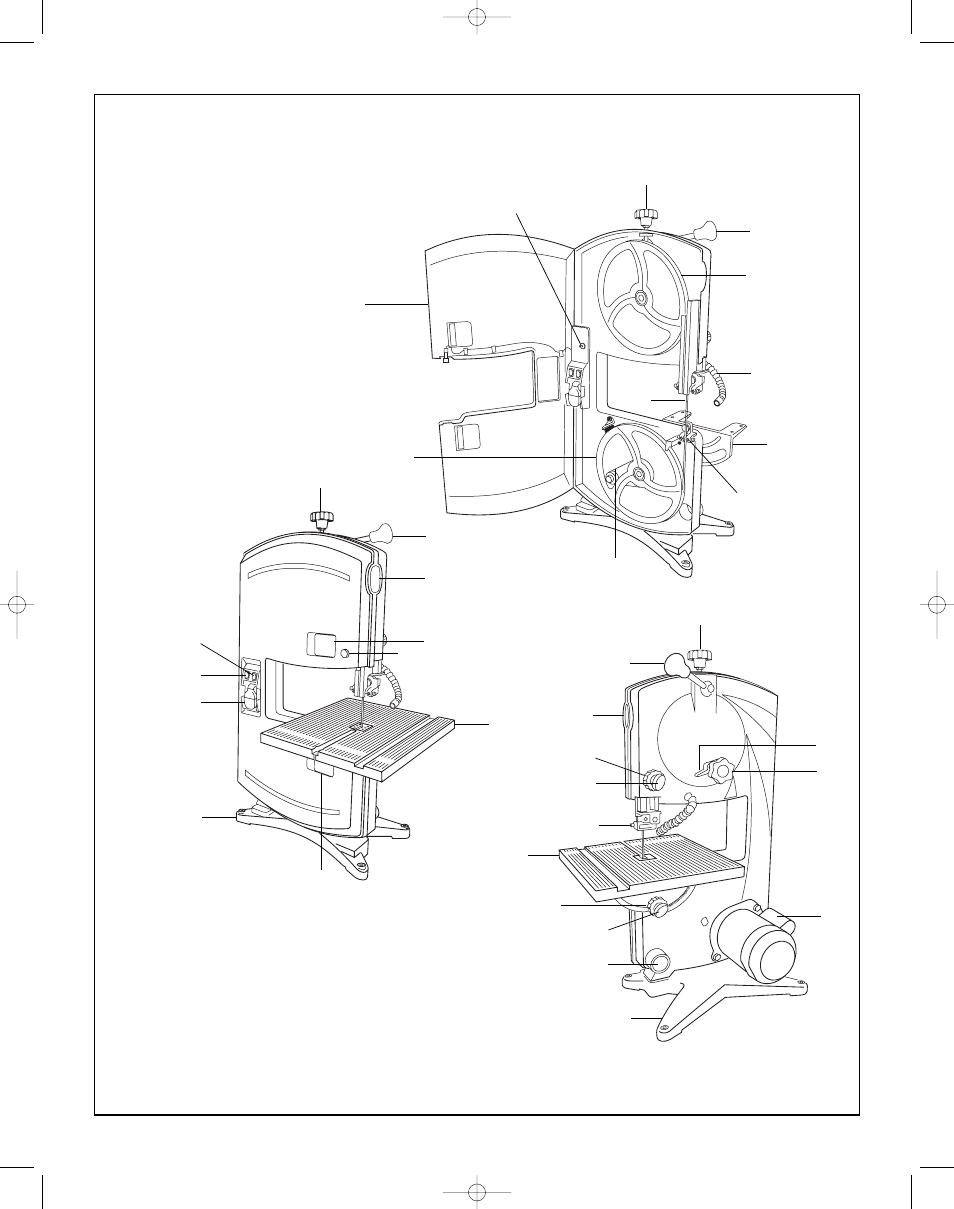

Connaissance élémentaire de votre scie à ruban
9
10
1
2
11
3
4
5
6
8
7
1
1
2
2
23
24
25
19
26
15
27
28
29
23
21
22
20
19
16
17
18
15
14
13
12
1 Bouton de réglage de la tension de la lame
2 Poignée à relâchement rapide de la tension de la lame
3 Lumière de travail à DEL
4 Lame
5 Ensemble de support de la table
6 Guide inférieur de la lame
7 Courroie d’entraînement
8 Roue inférieure
9 Porte
10 Bouton de réinitialisation
11 Roue supérieure
12 Bouton de verrouillage du mécanisme
de contrôle de la lame
13 Bouton du mécanisme de contrôle de la lame
14 Ensemble de moteur
15 Base
16 Orifice de dépoussiérage
17 Bouton de verrouillage du réglage
de l’inclinaison de la table
18 Bouton de réglage de
l’inclinaison de la table
19 Table
20 Guide supérieur de la lame
21 Bouton de verrouillage du
guide supérieur de la lame
22 Bouton de réglage du dispositif du guide supérieur de la lame
23 Hublot supérieur
24 Verrou du haut de la porte
25 Bouton de réglage du rayon laser
26 Verrou du bas de la porte
27 Interrupteur de marche/arrêt (ON/OFF) avec clé de sécurité
28 Interrupteur du laser
29 Interrupteur de la lumière de travail
