Interface

5-2

C141-E104-02EN

5.1 Physical Interface

5.1.1 Interface signals

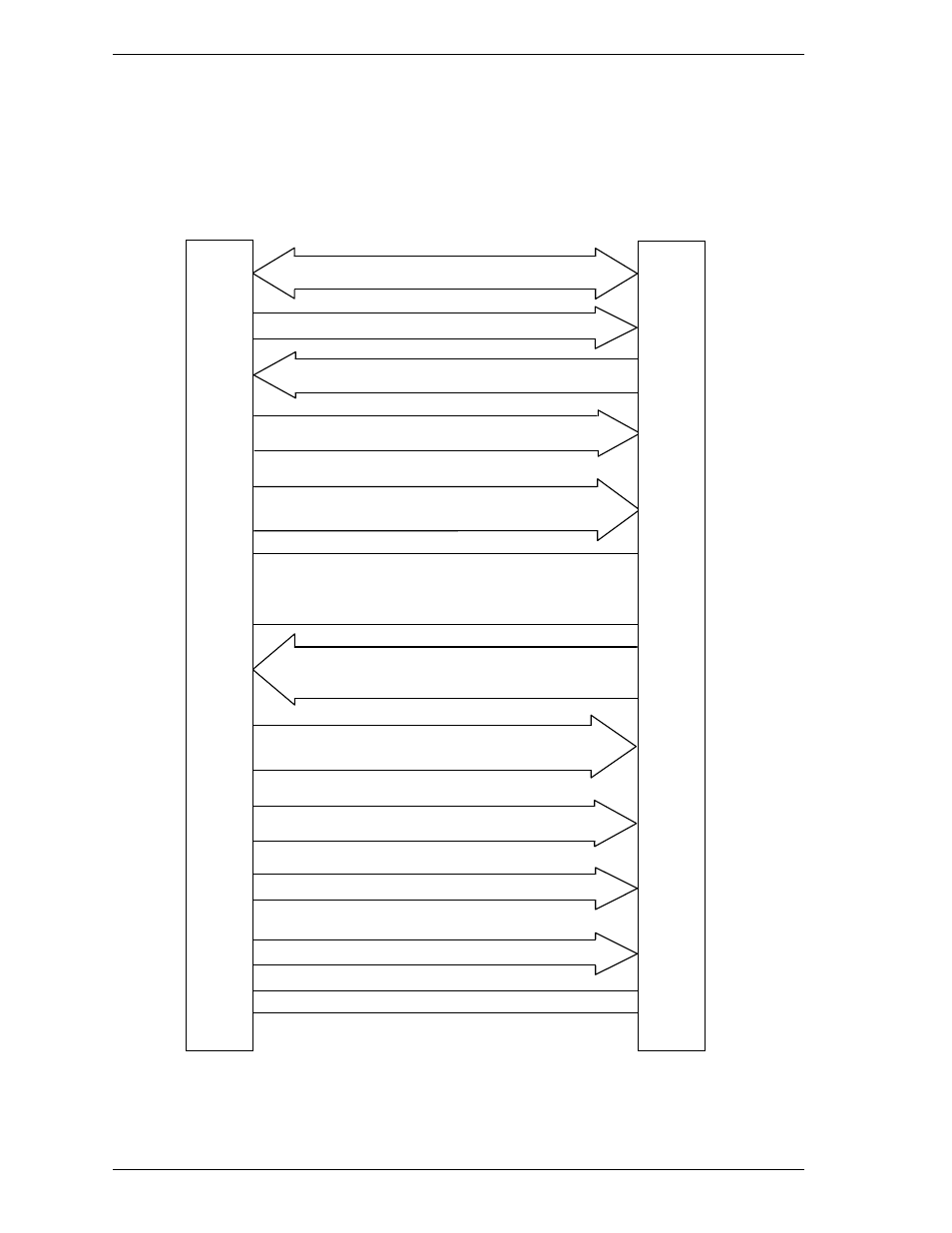

Figure 5.1 shows the interface signals.

Figure 5.1

Interface signals

DATA 0-15: DATA BUS

DMACK-: DMA ACKNOWLEDGE

PDIAG-: PASSED DIAGNOSTICS
CBLID-: CABLE TYPE IDENTIFIER
DASP-: DEVICE ACTIVE/SLAVE PRESENT

DMARQ: DMA REQUEST
INTRO: INTERRUPT REQUEST

DIOW-: I/O WRITE
STOP: STOP DURING ULTRA DMA DATA BURSTS

DA 0-2: DEVICE ADDRESS
CS0-: CHIP SELECT 0
CS1-: CHIP SELECT 1

RESET-: RESET
CSEL: CABLE SELECT

MSTR: Master
ENCSEL: ENABLE CSEL

GND: GROUND

DIOR-:I/O READ
HDMARDY:DMA READY DURING ULTRA DMA DATA IN BURSTS
HSTROBE:DATA STROBE DURING ULTRA DMA DATA OUT BURST

+5V DC: +5 volt

Host

IORDY:I/O READY
DDMARDY:DMA READY DURING ULTRA DMA DATA OUT BURSTS
DSTROBE: DATA STROBE DURING ULTRA DMA DATA IN BURSTS

IDD
