-71-
HUN
5.1.1 A szivattyú szigetelése hűtő/klima berendezésekben
Szivattyúk hűtőrendszerekben történő alkalmazása esetén amennyiben a szivattyúházat
szeretnénk szigetelni, díffúz szigetelésre van szükség.
FIGYELEM!
A szivattyúház szigetelését kizárólag a motor és a szivattyúház közti résig szabad
végrehajtani. A kondenzvíz elvezető részeknek szabadon kell maradniuk valamint
lehetővé kell tenniük a vízelevezetést, úgyanilyen módón maradjanak szabadon ezek a
nyílások a fűtőrendszerek esetében is, ha csak a szivattyúház hőszigetelése történik meg
(1, 2. ábra 15. pont). Az elektromotort, ahol a kondenzvíz elvezető részek találhatóak,
soha nem szabad szigetelni!

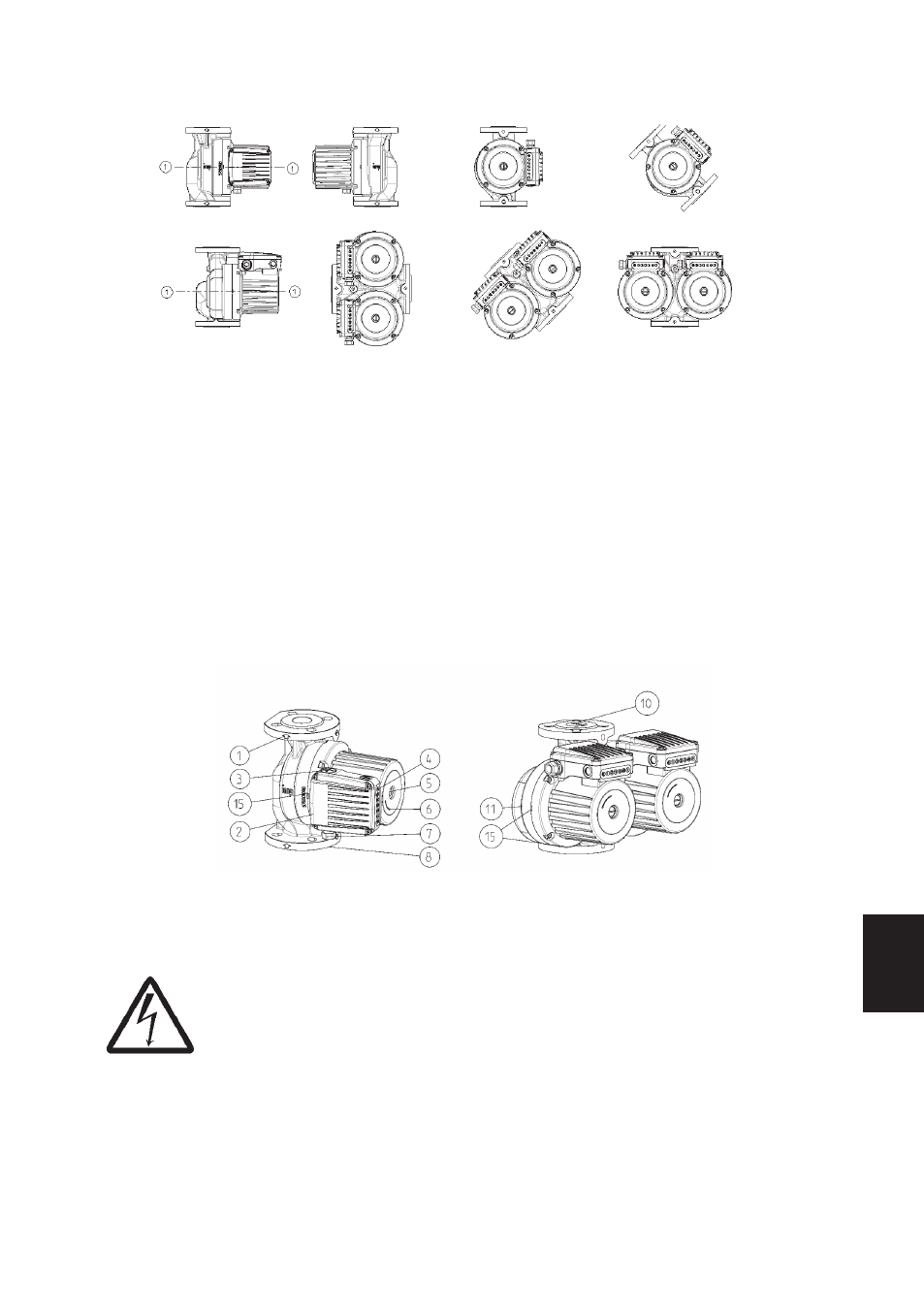

1. ábra. 2. ábra
5.2 Elektromos ellátás
A GHN (basic, auto) és GHND (basic, auto) szivattyúknak háromfázisú
elektromotorja van, amit 3×400 V, 50Hz-es váltakozó áramú elektromos
hálózatról kell táplálni. A GHNM (basic, auto) és GHNMD (basic, auto)
szivattyúknak egyfázisú elektromotorja van, amit 1x230 V, 50 Hz-es váltakozó
áramú elektromos hálózatról kell táplálni. A motorokba beépített hőkioldó
relé védelem túlmelegedés esetén leállítja a műkődésüket. Védőberendezés
beépítese kötelező a nemzeti előírások figyelembevételével. Megfelelő
védőberendezésnek számít a motorvédő kapcsoló Iskra MIS MS 25, Schrack
ALEA vagy hasonló típusok.
A kábel bevezetés M20 kábel (1. ábra – 7. pont) csavarzat segítségével
történik.
