-40-
RU
- Все провода подключения необходимо разместить таким образом, чтобы они
ни в коем случае не соприкасались с трубопроводом и/или гидравлическим
корпусом насоса и/или корпусом мотора.
- Тип напряжения электросети должен соответствовать данным на
информационной табличке.
- Предохранитель со стороны сети: смотри информационную табличку.
- Необходимо заземлить насос/систему в соответствии с действующими
предписаниями.

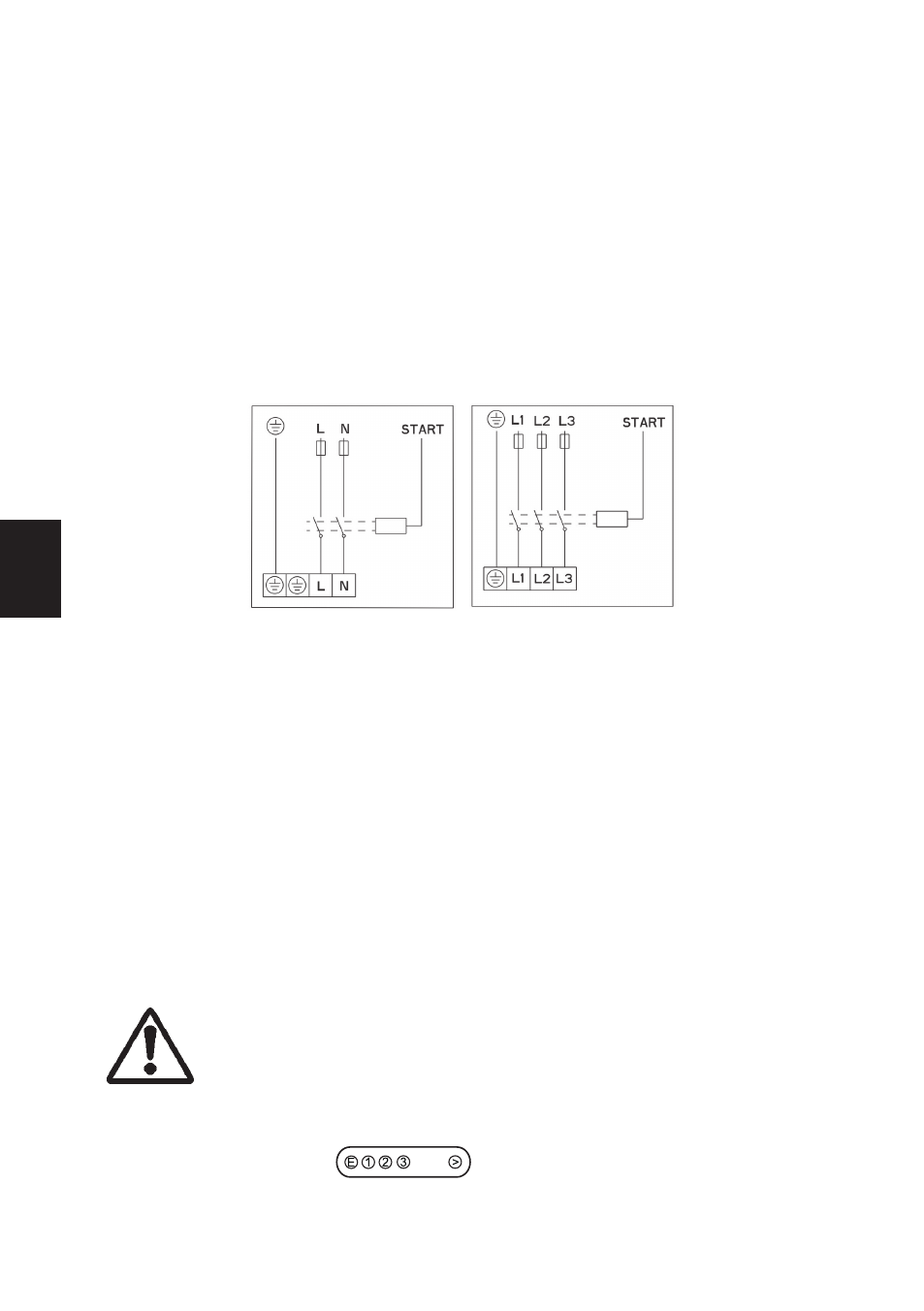

5.2.1 Схема подключения насоса к электросети
Электрическое соединение насосов необходимо выполнить по соединительной
схеме (рис. 3), которая отображена на нижней стороне крышки мотора. Перед этим
необходимо отвинтить верхнюю крышку (рис.1 - ПОЗ. 2)
рис. 3
6. в
вОд насОса в эксплУатацию
6.1 Наполнение и откачка воздуха
В насосах типа GHN (basic, auto), GHND (basic, auto), GHNM (basic, auto), GHNMD
(basic, auto) ротор работает в воде. Ротор установлен в специальных работающих
на смазке водой подшипниках, поэтому перед вводом в эксплуатацию необходимо
заполнить насос водой и откачать воздух. Для откачки воздуха из насоса необходимо
удалить болт на обратной стороне электромотора (рис.1-ПОЗ.5) - воздух начнет
выходить через прорезь между валом мотора и подшипником. После того как начнет
вытекать вода, необходимо закрыть вентили со стороны всасывания и со стороны
нагнетания и запустить насос. При вращении вала насоса в обратном направлении
начнет мигать красная лампочка встроенного индикатора. Насос оснащен опцией
определения других ошибок, описанных в таблице ниже. Мигание красной лампочки
сообщает номер ошибки. За последовательностью сигналов следует длинный
интервал, количество сигналов между двумя интервалами является кодом ошибки.
В зависимости от условий работы насоса или системы в целом
(температура среды), насос может сильно нагреваться.
Во избежание ожогов не рекомендуется дотрагиваться до насоса!
6.2 Установка скорости насосов GHN, GHND, GHNM, GHNMD
(базовой версии)
Каждый насос способен работать в некотором диапазоне трёх гидравлических
параметров. Для этого он оснащён встроенным электромотором с трёмя скоростями
