-55-
CRO
5.1.1 Izoliranje crpke u rashladnim/klima napravama
Kod uporabe crpki u rashladnim sistemima, kada se želi izolirati hidrauličko kućište, na
objektu je potrebno izvesti difuznu izolaciju hdrauličkog kućišta.
POZOR !
Hidrauličko kućište crpke se smije izolirati samo do otvora između motora i hidrauličkog
kućišta. Otvori za odvod kondenzata moraju biti slobodni, te omogućavati otjecanje
kondenzata iz statorskog prostora. Ti otvori moraju biti slobodni i u sistemima grijanja
kada se izvodi samo toplinska izolacija hidrauličkog kućišta (slika1,2 poz 15).
Kućište
elektromotora na kojem su otvori za odvod kondenzata ne smije biti ni u kom
slučaju izolirano.

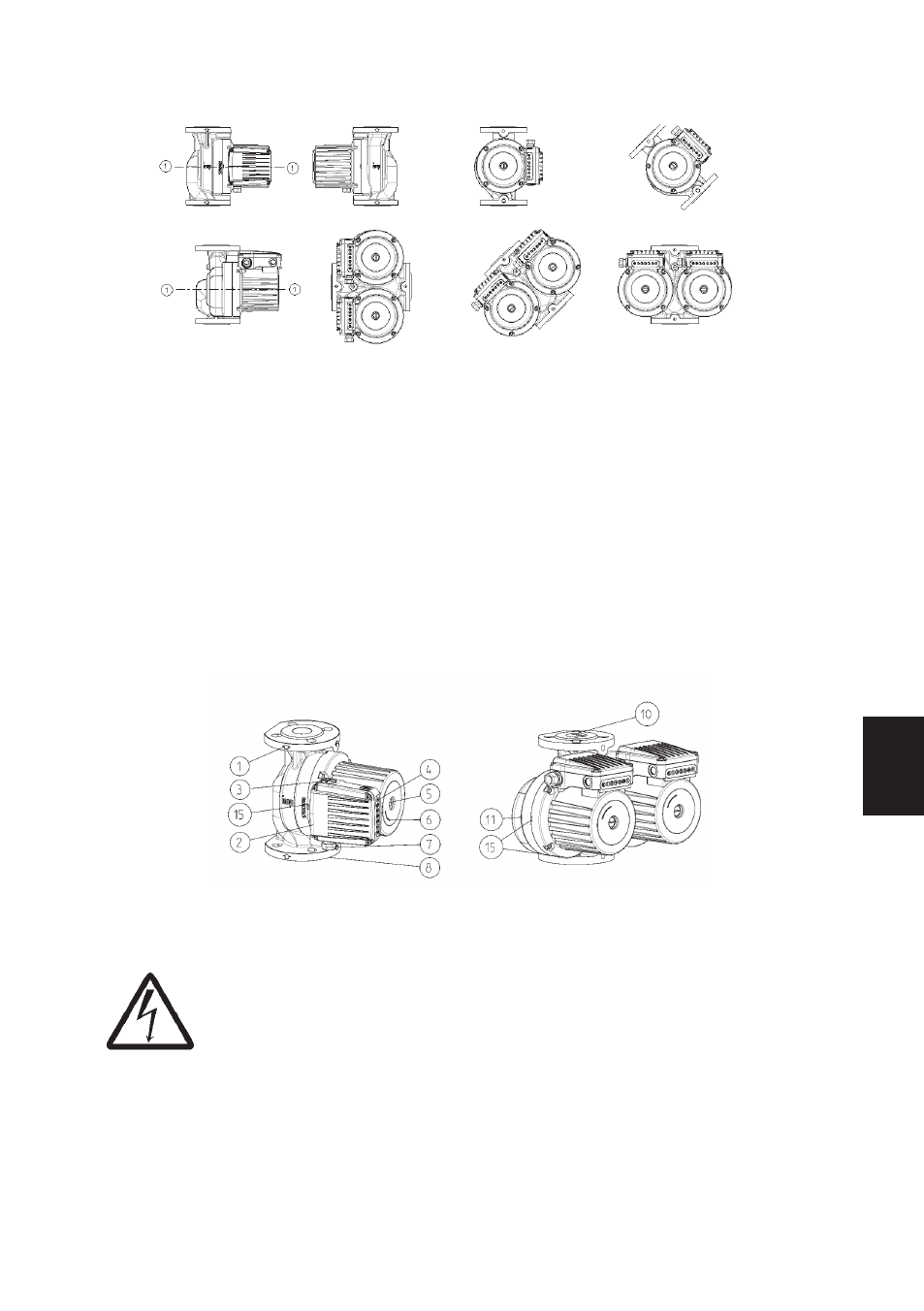

sl.1 sl.2
5.2 Električni priključak
Crpke GHN (basic, auto), GHND (basic, auto) imaju ugrađen trofazni
elektromotor, kojeg priključujemo na izmjenični napon 3~400 V, 50Hz. Crpke
tipa GHNM (basic, auto), GHNMD (basic, auto) imaju ugrađen jednofazni
elektromotor 1x230 V, 50 Hz.
Motor je interno elektronski zaštićen bimetalnom sklopkom. Elektromotor ima
ugrađen termički osigurač, koji ga isključi u slučaju pregrijavanja.
Zaštitna naprava za odvajanje svih polova od mreže, mora biti ugrađena u
instalaciji, sukladno lokalnim instalacijskim propisima.
Odgovarajuća zaštitna naprava može biti: Zaštitna sklopka ISKRA MIS MS 25;
Schrak ALEA ili drugi
Priključni vodič se spaja preko uvodnice M20 (sl.1-poz7).
